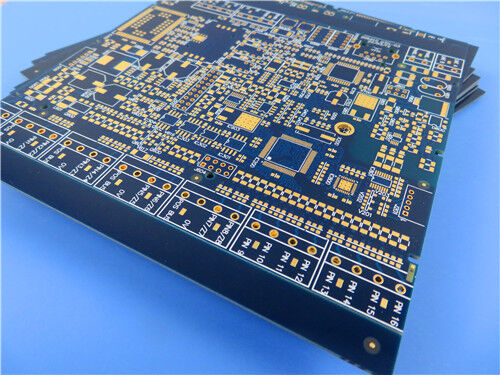

F4BM265 PCB hybride à 4 couches à impédance contrôlée avec voies aveugles

Ce PCB RF hybride rigide à 4 couches est construit avec du stratifié haute fréquence F4BM265 et des matériaux diélectriques FR-4 de la série S1000-2M,d'une puissance de sortie supérieure ou égale à 300 WFabriqué conformément aux critères de fiabilité IPC-Classe 3, le PCB adopte une finition de surface ENIG, un masque de soudage bleu double face avec légende blanche, un revêtement en cuivre à 25 μm de trou,et du cuivre fini de 35 μm sur chaque couche conductriceIl est doté d'une épaisseur totale de stratification de 4,14 mm et d'une dimension de carte de 245 mm × 245 mm (1 pièces), ce qui lui confère des caractéristiques d'impédance stables.stabilité diélectrique supérieure et performances dimensionnelles fiables pour les applications de communication RF et micro-ondes haut de gamme.

Spécifications du PCB

F4BM265 Vue d'ensemble du matériel

F4BM, F4BME et F4BM265 sont des stratifiés revêtus de cuivre PTFE renforcés de tissu de verre fabriqués par un procédé de stratification standardisé avec tissu de verre composé, résine PTFE et film PTFE.Avec des propriétés électriques améliorées par rapport aux substrats F4B standard, ils présentent une plage Dk réglable plus large, une perte diélectrique plus faible, une résistance à l'isolation plus élevée et une stabilité opérationnelle améliorée,servant d'alternatives qualifiées aux stratifiés à haute fréquence importés.

F4BM et F4BME partagent le même noyau diélectrique mais diffèrent par la configuration de la feuille de cuivre.F4BME adopte une feuille de cuivre RTF inversée pour réaliser des performances PIM supérieuresSa constante diélectrique peut être modulée avec précision en ajustant la proportion de résine PTFE et de tissu de verre.Une teneur plus élevée en fibres de verre contribue à une Dk plus élevée, une meilleure stabilité dimensionnelle, une CTE inférieure, une propriété de dérive de température optimisée, avec une légère augmentation de la perte diélectrique.

Caractéristiques de base du matériau

Constante diélectrique réglable: Dk standard comprise entre 2,17 et 3.0, personnalisé Dk disponible sur demande

Faible perte diélectrique RF: une formule de composé optimisée minimise l'atténuation du signal haute fréquence

Performance PIM supérieure: la variante F4BME avec feuille de cuivre RTF inversée offre d'excellentes performances PIM

Efficacité des coûts optimisée: plusieurs tailles de planches disponibles pour réduire le coût global de fabrication

Résistance particulière à l'environnement: excellente capacité anti-radiation et propriété de faible dégazage

Disponibilité de la production de masse: fourniture à l'échelle commerciale avec un rapport coût/performance stable

Scénarios d'application typiques

• Circuits micro-ondes et RF, systèmes radar militaires
• Les appareils pour le traitement des déchets électriques
• Parties de puissance, couples et combinateurs de signaux
• Réseaux d'alimentation d'antennes et systèmes d'antennes à réseau phasé
• Términaux de communication par satellite et antennes de stations de base
