PCB contrôlé par l'impédance 50 Ohm carte de circuit imprimé d'impédance Matte bleu PCB pour adaptateur audio
1.1 Description générale

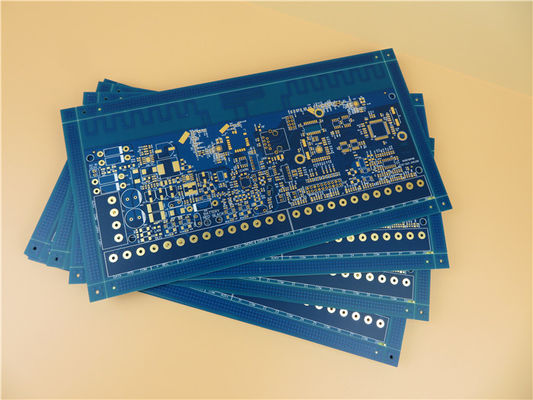

Il s'agit d'un type de PCB bleu mat construit sur un substrat FR-4 avec Tg 170°C pour l'application d'un adaptateur audio bluetooth.60 mm d'épaisseur avec une couche extérieure de 1 oz et une couche intérieure d'une demi-onceÉcran de soie blanc sur masque de soudure bleu mat sur les côtés supérieur et inférieur. Finition de surface en or d'immersion sur les tampons.Le matériau de base est issu de l'ITEQ IT-180Ils sont fabriqués selon IPC 6012 Classe 2 en utilisant les données fournies par Gerber.
1.2 Caractéristiques et avantages
Matériau industriel standard avec un Tg élevé (175°C par DSC) et une excellente fiabilité thermique;
Excellente fiabilité thermique et résistance aux CAF, assurant une fiabilité à long terme pour une application industrielle et automobile;
Conforme à la directive RoHS et adapté aux besoins de fiabilité thermique élevée;
Une soudabilité élevée, aucune contrainte des cartes de circuits imprimés et moins de contamination de la surface des PCB;
Le procédé SMT est résistant au soudage par reflux, résistant au retraitement;
une gestion et une maintenance complètes des équipements et un contrôle des processus;
Inspection et surveillance rigoureuses des WIP ainsi que formation au travail;
l'inspection de l'AIO;
Économiser de l'argent, des soucis et du travail;
La valeur maximale de l'équipement doit être égale ou supérieure à:
1.3 Applications
Traceur GPS
Composants électroniques
Routeur sans fil DSL
Réglateur de courant alternatif à courant continu
Systèmes informatiques intégrés
1.4 Paramètre et fiche de données
| Taille du PCB |
250 x 130 = 1 PCS |
| Type de plaque |
PCB multicouches |
| Nombre de couches |
4 couches |
| Composants montés à la surface |
Je suis désolé. |
| Par des composants perforés |
Je suis désolé. |
| REMISSION de couche |
le cuivre ------- 17,8um ((0,5 oz) + couche de plaque TOP |
| Prépreg 0,203 mm (8 mil) d'épaisseur, FR-4 |
| cuivre ------- 17,8um ((0,5 oz) Couche moyenne 1 |
| Le noyau est de 1,0 mm (39 mil) FR-4 |
| cuivre ------- 17,8um ((0,5 oz) Couche moyenne 2 |
| Prépreg 0,203 mm (8 mil) d'épaisseur, FR-4 |
| le cuivre ------- 17,8um ((0,5 oz) + couche BOT en tôle |
| La mise en œuvre de l'accord |
|
| Trace minimale et espace: |
50,9 mil / 5,0 mil |
| Les trous minimaux et maximaux: |
00,8 mm / 3,85 mm |
| Nombre de trous différents: |
11 |
| Nombre de trous: |
527 |
| Nombre de fentes fraîches: |
0 |
| Nombre de coupures internes: |
0 |
| Contrôle de l'impédance: |
Impédance coplanaire de 50 ohms avec 15 mil de voie / 12 mil d'espace sur la couche supérieure |
| Nombre de doigts en or: |
0 |
| Matériel du tableau |
|
| Époxyde de verre: |
FR-4 Tg170°C, é < 5.4.IT-180, ITEQ fourni |
| Foil final extérieur: |
1 oz |
| Pour les feuilles finales: |
0.5 oz |
| Hauteur finale du PCB: |
1.6 mm ± 0.16 |
| Décapage et revêtement |
|
| Finition de surface |
Or par immersion (22,1%) 0,05 μm sur 3 μm de nickel |
| Masque de soudure Appliquer à: |
En haut et en bas, 12 microns minimum |
| Couleur du masque de soudure: |
Matt Bleu, KSM-6189BLM1 Je suis désolé. |
| Type de masque à soudure: |
LPSM |
| Contour/coupe |
Routage, rainure en V |
| Marquage |
|
| Côté de la légende du composant |
En haut et en bas. |
| Couleur de la légende du composant |
Blanc, IJR-4000 MW300, marque Taiyo |
| Nom ou logo du fabricant: |
Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes |
| VIA |
Plaqué à travers un trou (PTH), taille minimale 0,8 mm. |
| Classification de la flammabilité |
Le type de véhicule doit être conforme à la norme UL 94-V0. |
| Tolérance à la dimension |
|
| Dimension du contour: |
0.0059 " |
| Plaquage des panneaux: |
0.0029 " |
| Tolérance de forage: |
0.002 " |
| Testez |
Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir |
fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service |
Dans le monde entier. |

1.5 PCB d'impédance - correspondance d'impédance
S'il y a une transmission de signal dans la carte de circuit imprimé, on s'attend à ce qu'elle soit transmise en douceur de l'extrémité d'envoi à l'extrémité de réception à la condition d'une perte d'énergie minimale,et l'extrémité réceptrice peut l'absorber complètement sans aucune réflexionPour réaliser ce type de transmission, l'impédance du circuit doit être égale à l'impédance interne de l'extrémité d'émission, qui est appelée "match d'impédance".
Ainsi, lorsque le signal est transmis dans le PCB, l'impédance caractéristique de la carte PCB doit être assortie à l'impédance électronique des composants tête et queue.Lorsque la valeur d'impédance dépasse la tolérance, l'énergie du signal transmis sera réfléchie, dispersée, atténuée ou retardée, ce qui entraînera un signal incomplet et une distorsion du signal.
La correspondance d'impédance est l'un des éléments de conception lors de la conception de circuits PCB à grande vitesse. Cependant, la valeur d'impédance est absolument liée au mode de câblage.si le câblage se trouve sur la couche de surface ou sur la couche intérieure, la distance par rapport à la couche de puissance de référence ou à la couche de sol, la largeur du câblage, le matériau du PCB, etc., affecteront l'impédance caractéristique du câblage.la valeur d'impédance ne peut être déterminée qu'après la disposition du câblage, tandis que l'impédance caractéristique produite par différents fabricants de PCB est également légèrement différente.La condition de mise en page du câblage de la discontinuité d'impédance ne peut pas être complètement prise en compte dans le logiciel de simulation général en raison de la limitation du modèle de circuit ou de l'algorithme mathématique utiliséDans ce cas, seuls certains températeurs, tels que les résistances en série, peuvent être réservés sur le schéma schématique pour atténuer l'effet de l'impédance de câblage discontinu.La méthode pour résoudre complètement le problème est encore d'essayer d'éviter l'apparition de discontinuités d'impédance lors de la disposition du câblage.
