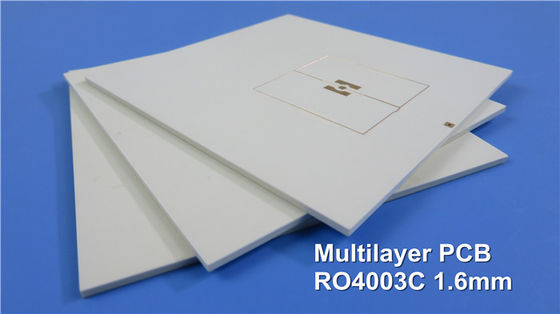

4- panneau à haute fréquence de carte PCB de Rogers decouche établi sur 16 mil RO4003C pour LNB pour des satellites d'émission Direct

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Salut chacun,

Aujourd'hui, nous allons parler de 2 types de carte PCB de haute fréquence de 4 couches avons fait sur le noyau 16mil de RO4003C.

Le conseil est conçu comme structure de couche 4, parce que la carte PCB de 4 couches est relativement simple et peu coûteuse, qui est utile d'ouvrir un marché.

Voyons d'abord l'empilement.

UL de carte PCB multi à haute fréquence de la couche 0.5oz de Rogers 4003 carte PCB de 4 couches 0

Visionnement de pile, nous pouvons voir que la 1ère couche à la 2ème couche et à la 4ème couche à la 3ème couche sont le noyau 12mil du noyau RO4003C et 16mil de RO4003C, le noyau a fixé l'épaisseur qui est très importante pour la longueur électrique des lignes de rf sur la carte, et les 2 noyaux sont collés en collant le film - Prepreg.

Actuellement, il y a 2 types de pp utilisés en cartes PCB à haute fréquence multicouche. C'est le diélectrique FR-4 et le diélectrique à haute fréquence, tel que RO4450F, Cuclad 6250, FastRise-28 taconique (FR-28) etc.

Le poids de cuivre sur la couche intérieure est de demi onces, couches externes 1 once. Des vias aveugle sont forés sur les deux noyaux.

UL de carte PCB multi à haute fréquence de la couche 0.5oz de Rogers 4003 carte PCB de 4 couches 1

Le 2ème panneau est une carte PCB mélangée, FR-4 est employé sur la couche 3 et la couche 4, signal à haute fréquence transmettent sur le substrat à haute fréquence : L1 et L2. Selon les applications réelles, l'épaisseur du matériel diélectrique et FR-4 peuvent être ajustés.

UL de carte PCB multi à haute fréquence de la couche 0.5oz de Rogers 4003 carte PCB de 4 couches 2

L'application de la carte PCB hybride de 16mil RO4003C est large, comme l'oscilloscope, le combinateur modulaires d'antenne, amplificateur équilibrée, 4G antenne etc.

Les avantages de la carte PCB hybride de 16mil RO4003C sont montrés comme suit :

1) RO4003C montre une constante diélectrique stable sur une large plage de fréquence. Ceci lui fait un substrat idéal pour des applications à bande large.

2) La réduction de la perte de signal dans l'application à haute fréquence rencontre le développement a besoin de la technologie des communications.

3) Coût réduit au-dessus de pile-UPS avec tout le bas matériel de perte ;

UL de carte PCB multi à haute fréquence de la couche 0.5oz de Rogers 4003 carte PCB de 4 couches 3

L'épaisseur standard de RO4003C sont 0,008" (0.203mm), 0,012" (0.305mm), 0,016" (0.406mm), 0,020" (0.508mm), 0,032" (0.813mm) et 0,060" (1.524mm). Ces l'épaisseur sont disponible dans la maison. Faites bon accueil à votre patronage.

Fiche technique de Rogers 4003C (RO4003C)

Valeur typique de RO4003C
Propriété RO4003C Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 3.38±0.05 Z 10 GHz/23℃ IPC-TM-650 Stripline maintenu par 2.5.5.5
Constante diélectrique, εDesign 3,55 Z 8 à 40 gigahertz Méthode de longueur de phase différentielle
Dissipation Factortan, δ 0,0027
0,0021
Z 10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coefficient thermique de ε +40 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Résistivité volumique 1,7 x 1010 MΩ.cm COND A IPC-TM-650 2.5.17.1
Résistivité extérieure 4,2 x 109 COND A IPC-TM-650 2.5.17.1
Force électrique 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Module de tension 19 650 (2 850)
19 450 (2 821)
X
Y
MPA (ksi) Droite ASTM D 638
Résistance à la traction 139 (20,2)
100 (14,5)
X
Y
MPA (ksi) Droite ASTM D 638
Résistance à la flexion 276
(40)
MPA
(kpsi)
IPC-TM-650 2.4.4
Stabilité dimensionnelle <0>X, Y mm/m
(mil/pouce)
après etch+E2/150℃ IPC-TM-650 2.4.39A
Coefficient de dilatation thermique 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280 ℃ TMA IPC-TM-650 2.4.24.3
Le TD 425 ℃ TGA ASTM D 3850
Conduction thermique 0,71 W/M/oK 80℃ ASTM C518
Absorption d'humidité 0,06 % 48hours immersion 0,060"
la température 50℃ d'échantillon
ASTM D 570
Densité 1,79 gm/cm3 23℃ ASTM D 792
Peau de cuivre Stength 1,05
(6,0)
N/mm
(pli)
après flotteur de soudure 1 once.
Aluminium d'EDC
IPC-TM-650 2.4.8
Inflammabilité NON-DÉTERMINÉ UL 94
Processus sans plomb compatible Oui
