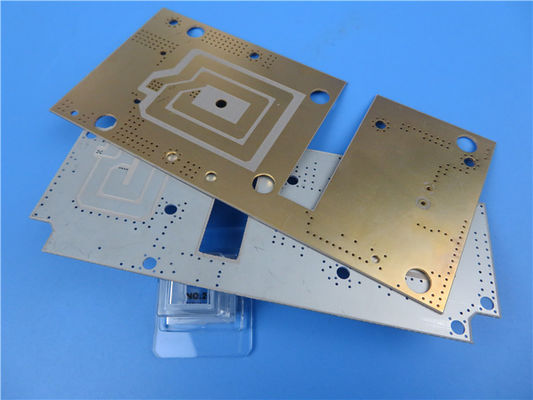

Taconic RF-35A2 PCB 20 mil (0,508 mm) 30 mil (0,762 mm) 60 mil (1,524 mm) avec immersion or immersion argent et masque bleu
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Le substrat RF-35A2 de Taconic est conçu pour avoir une teneur en fibre de verre ultra-faible afin d'obtenir les meilleures propriétés de perte d'insertion de sa catégorie et la constante diélectrique uniforme de 3,5 +/-0,05 dans tout le stratifié.C'est un type de matériau d'amplificateur de puissance à très faible perte.
La dispersion uniforme de la céramique dans tout le stratifié donne un coefficient de dilatation thermique X et Y extrêmement faible.Le faible module et les faibles valeurs XY CTE font du RF-35A2 un matériau attrayant pour le support de puce dans la technologie de montage en surface.
Le RF-35A2 est fabriqué avec un procédé exclusif en plusieurs étapes avec d'excellentes performances diélectriques et une excellente adhérence au pelage du cuivre. Le faible facteur de dissipation de 0,0015 à 10 GHz permet un transfert de puissance maximal entraînant une faible génération de chaleur.
Avantages:
- Le matériau a des propriétés de faible perte, ce qui signifie qu'il ne dissipe pas beaucoup d'énergie sous forme de chaleur et peut maintenir une intégrité élevée du signal.
- La tolérance DK de +/- 0,05 garantit que le matériau conserve des performances électriques constantes, ce qui est important pour les applications de communication à haut débit.
- Le DK homogène signifie que le matériau a des propriétés électriques uniformes, ce qui peut aider à réduire la distorsion du signal et à améliorer les performances électriques.
- L'excellente résistance au pelage signifie que le matériau peut maintenir une forte adhérence entre les couches, ce qui est important pour maintenir l'intégrité et la fiabilité du PCB.
- La faible absorption d'humidité signifie que le matériau est moins susceptible d'être affecté par les changements d'humidité ou de température, ce qui peut aider à maintenir les performances électriques et à éviter d'endommager le circuit imprimé.
Notre capacité PCB (RF-35A2)
| Matériau PCB : | Fibre de verre céramique PTFE |
| Désignation: | RF-35A2 |
| Constante diélectrique: | 3.15 |
| Facteur de dissipation | 0,0015 |
| Nombre de couches : | PCB double couche, multicouche, hybride |
| Poids cuivre : | 0,5 oz (17 µm), 1 oz (35 µm) |
| Épaisseur du PCB : | 10 mils (0,254 mm) ;20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille du circuit imprimé : | ≤400mm X 500mm |
| Masque de soudure : | Vert, noir, bleu, jaune, rouge etc. |
| Finition de surface: | Cuivre nu, HASL, ENIG, argent d'immersion, étain d'immersion, OSP etc.. |
Les applications sont les amplificateurs de puissance, les filtres/coupleurs, le numérique haut débit, les composants passifs, les antennes sans fil, etc.
Valeurs typiques du RF-35A2
| Valeurs typiques du RF-35A2 | |||||
| Propriété | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Nk @ 10 GHz | IPC-650 2.5.5.5.1(Modifié) | 3.5 | 3.5 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1(Modifié) | 0,0015 | 0,0015 | ||
| Absorption d'humidité | IPC-650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Rupture diélectrique | IPC-650 2.5.6/ASTM D 149 | kV | 59 | kV | 59 |
| Résistance diélectrique | ASTM D 149 | V/mil | 1000 | V/mm | 39 370 |
| Résistivité volumique | IPC-650 2.5.17.1 Sect.5.2.1(Condition d'humidité) | Mohm/cm | 10^9 | Mohm/cm | 10^9 |
| Résistivité de surface | IPC-650 2.5.17.1 Sect.5.2.1(Condition d'humidité) | Mohm | 10^8 | Mohm | 10^8 |
| Résistance aux arcs | IPC-650 2.5.1 | Secondes | 242 | Secondes | 242 |
| Résistance à la flexion(MARYLAND) | IPC-650 2.4.4 | kpsi | 24 | N/mm2 | 165 |
| Résistance à la flexion(CD) | IPC-650 2.4.4 | kpsi | 15 | N/mm2 | 103 |
| Résistance à la traction(MARYLAND) | ASTM D 3039 | psi | 16 800 | N/mm2 | 116 |
| Résistance à la traction(CD) | ASTM D 3039 | psi | 11 000 | N/mm2 | 75,8 |
| Module d'Young(MARYLAND) | ASTM D 3039 | psi | 106 | N/mm2 | 8 343 |
| Module d'Young(CD) | ASTM D 3039 | psi | 106 | N/mm2 | 7 171 |
| Coefficient de Poisson(MARYLAND) | ASTM D 3039 | 0,14 | 0,14 | ||
| Coefficient de Poisson(CD) | ASTM D 3039 | 0,1 | 0,1 | ||
| Souche à la pause(MARYLAND) | ASTM D 3039 | % | 1.6 | % | 1.6 |
| Souche à la pause(CD) | ASTM D 3039 | % | 1.4 | % | 1.4 |
| Module de compression (axe Z) | ASTM D 695(23°C) | kpsi | 385 | N/mm2 | 2 650 |
| Force de pelage(1 oz VLP) | IPC-650 2.4.8(Contrainte thermique) | lb/po | 12 | N/mm | 2.1 |
| Force de pelage(1 oz VLP) | IPC-650 2.4.8.3 (150°C)(température élevée) | lb/po | 14 | N/mm | 2.5 |
| Force de pelage(1 oz VLP) | IPC-650 2.4.8 Sect.5.2.3(Proc. Produits Chimiques) | lb/po | 11 | N/mm | 2 |
| Densité(Gravité spécifique) | g/cm3 | 2.28 | g/cm3 | 2.28 | |
| Chaleur spécifique | ASTM E 1269 (DSC)(100°C) | J/g/K | 0,99 | J/g/K | 0,99 |
| Conductivité thermique | ASTM F 433 | L/M*K | 0,29 | L/M*K | 0,29 |
| Td | IPC-650 2.4.24.6 2% Perte de poids | °C | 528 | °C | 528 |
| Td | IPC-650 2.4.24.65 % de perte de poids | °C | 547 | °C | 547 |
| ETC (x) | IPC-650 2.4.41 (>RT-125°C) | ppm/°C | dix | ppm/°C | dix |
| ETC (y) | IPC-650 2.4.41(>RT - 125°C) | ppm/°C | 13 | ppm/°C | 13 |
| ETC (z) | IPC-650 2.4.41(>RT - 125°C) | ppm/°C | 108 | ppm/°C | 108 |
