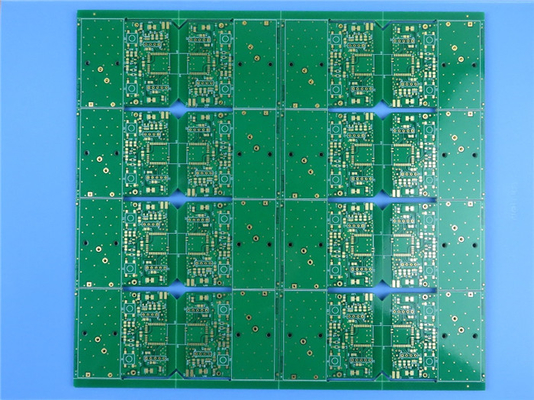

Panneau élevé de carte PCB du circuit imprimé FR4 de Tg avec de l'or d'immersion

Tg élevée Circuit imprimé (PCB) Construit sur 1,6 mm TU-872 SLK Sp (Low DK FR-4) avec Immersion Gold

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)

Courte introduction

Il s'agit d'un type de PCB à faible DK/DF FR-4 qui est construit sur le matériau TU-872 SLK Sp.Il est composé de 4 couches de cuivre avec 1 oz chaque couche, d'un revêtement en or par immersion et d'un masque de soudure vert.L'épaisseur finie finale est de 1,6 mm +/- 10 %.Un panneau se compose de 16 pièces.

Applications typiques

1. Fréquence radio

2. Panneau arrière, calcul haute performance

3. Cartes de ligne, stockage

4. Serveurs, Télécom, Station de base

5. Routeurs de bureau

Spécifications PCB

PCB à haute Tg

Les propriétés thermiques du système de résine sont caractérisées par la température de transition vitreuse (Tg), qui est toujours exprimée en °C.La propriété la plus couramment utilisée est la dilatation thermique.Lors de la mesure de l'expansion en fonction de la température, nous pouvons obtenir une courbe comme indiqué dans l'image suivante.La Tg est déterminée par l'intersection des tangentes des parties plates et raides de la courbe d'expansion.En dessous de la température de transition vitreuse, la résine époxy est rigide et vitreuse.Lorsque la température de transition vitreuse est dépassée, il passe à un état mou et caoutchouteux.

Pour les types de résine époxy les plus couramment utilisés (grade FR-4), la température de transition vitreuse est comprise entre 115 et 130 °C, donc lorsque la carte est soudée, la température de transition vitreuse est facilement dépassée.La carte se dilate dans la direction de l'axe Z et sollicite le cuivre de la paroi du trou.L'expansion de la résine époxy est environ 15 à 20 fois supérieure à celle du cuivre lorsqu'elle dépasse la Tg.Cela implique un certain risque de fissuration de la paroi dans les trous métallisés, et plus il y a de résine autour de la paroi du trou, plus le risque est grand.En dessous de la température de transition vitreuse, le taux de dilatation entre l'époxy et le cuivre n'est que de trois fois, donc ici le risque de fissuration est négligeable.

La Tg du panneau général est supérieure à 130 degrés Celsius, la Tg élevée est généralement supérieure à 170 degrés Celsius, la Tg moyenne est environ supérieure à 150 degrés Celsius.

Les circuits imprimés avec une Tg ≥ 170 °C sont généralement appelés circuits imprimés à haute Tg.

Matériau partiel à haute Tg dans la maison
