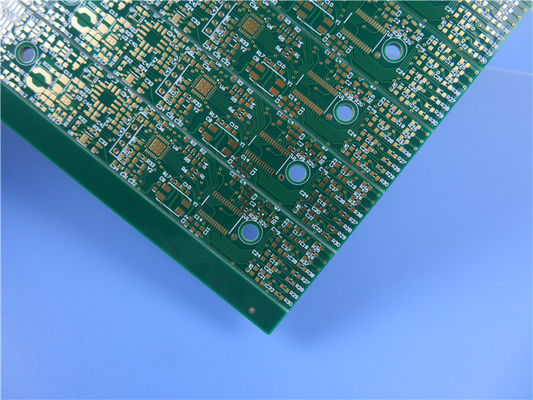

Panneau élevé multicouche de carte PCB de Tg FR4 avec de l'or de revêtement épais d'immersion de 1.2mm

Nombre De Pièces:	1PCS
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000PCS par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

LA CHINE

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-503.V1.0

Base material:

FR-4 TU-768

PCB thickness:

1.18-1.21mm

Copper weight:

Surface finish:

Immersion gold

Mettre en évidence:

Panneau élevé multicouche de carte PCB de Tg FR4

panneau de la carte PCB FR4 de 1.2mm

Panneau de carte PCB d'or d'immersion

Description du produit

Haute-Tg PCB construit sur TU-768 Avec un revêtement de 1,2 mm d'épaisseur, or d'immersion, multicouche, PCB TU-768

(Les cartes de circuits imprimés sont des produits fabriqués sur mesure, l'image et les paramètres affichés sont uniquement à titre de référence)

Brève introduction

Il s'agit d'un type de PCB 4 couches à haute Tg construit sur un matériau TU-768. Chaque couche est plaquée de cuivre de 1 oz. Les pastilles de soudure sont recouvertes d'or d'immersion et les non-pastilles sont recouvertes d'un masque de soudure vert. Le panneau est composé de 16 cartes d'une taille de 320 x 280 mm. Le cœur a une épaisseur de 0,8 mm, le PCB fini atteint une épaisseur de 1,2 mm.

Applications principales

Ce PCB TU-768 est largement utilisé dans l'électronique grand public, Serveur, poste de travail, Automobile, etc.

Panneau élevé multicouche de carte PCB de Tg FR4 avec de l'or de revêtement épais d'immersion de 1.2mm 0

Spécifications du PCB

Article	Description	Exigence	Réel	Résultat
1. Stratifié	Type de matériau	FR-4 TU-768	FR-4 TU-768	ACC
	Tg	170℃	170℃	ACC
	Fournisseur	Taiwan Union (TU)	Taiwan Union (TU)	ACC
	Épaisseur	1,2±10% mm	1,18-1,21 mm	ACC
2. Épaisseur du placage	Paroi du trou	≥25µm	26,15µm	ACC
	Cuivre extérieur	35µm	37,85µm	ACC
	Cuivre intérieur	30µm	31,15µm	ACC
3. Masque de soudure	Type de matériau	TAIYO/ PSR-2000GT600D	PSR-2000GT600D	ACC
	Couleur	Vert	Vert	ACC
	Rigidité (Test au crayon)	≥4H ou plus	5H	ACC
	Épaisseur S/M	≥10µm	19,55µm	ACC
	Emplacement	Les deux côtés	Les deux côtés	ACC
4. Marque du composant	Type de matériau	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Couleur	Blanc	Blanc	ACC
	Emplacement	C/S, S/S	C/S, S/S	ACC
5. Masque de soudure pelable	Type de matériau
	Épaisseur
	Emplacement
6. Identification	Marque UL	OUI	OUI	ACC
	Code de date	WWYY	0421	ACC
	Emplacement de la marque	Côté soudure	Côté soudure	ACC
7. Finition de surface	Méthode	Or d'immersion	Or d'immersion	ACC
	Épaisseur de l'étain
	Épaisseur du nickel	3-6µm	5,27µm	ACC
	Épaisseur de l'or	0,05µm	0,065µm	ACC
8. Normativité	RoHS	Directive 2015/863/UE	OK	ACC
8. Normativité	REACH	Directive 1907 /2006	OK	ACC
9. Anneau annulaire	Largeur de ligne min. (mil)	6mil	5,8mil	ACC
9. Anneau annulaire	Espacement min. (mil)	5mil	5,2mil	ACC
10. Rainure en V	Angle	30±5º	30º	ACC
10. Rainure en V	Épaisseur résiduelle	0,4±0,1mm	0,39mm	ACC
11. Biseautage	Angle
11. Biseautage	Hauteur
12. Fonction	Test électrique	100% PASS	100% PASS	ACC
13. Apparence	Niveau de classe IPC	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	ACC
	Inspection visuelle	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	ACC
	Voile et torsion	≦0,7%	0,32%	ACC
14. Test de fiabilité	Test au ruban	Pas d'écaillage	OK	ACC
	Test au solvant	Pas d'écaillage	OK	ACC
	Test de soudabilité	265 ±5℃	OK	ACC
	Test de contrainte thermique	288 ±5℃	OK	ACC
	Test de contamination ionique	≦ 1.56 µg/c㎡	0,58µg/c㎡	ACC

Nos avantages

ISO9001, ISO14001, IATF16949, ISO13485, certifié UL;

Atelier de 16000㎡;

Capacité de production de 30000㎡ par mois;

Capacité de production du prototype au grand volume

IPC Classe 2 / IPC Classe 3;

PCB HDI de n'importe quelle couche;

Livraison à temps : >98%

Taux de réclamation client : <1%

Notre capacité PCB (2022)

Nombre de couches	1-32
Matériau du substrat	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Polyimide, PET; Metal Core etc.
Taille maximale	Test en vol : 900600mm, Test sur gabarit 460380mm, Pas de test 1100*600mm
Tolérance du contour de la carte	±0,0059" (0,15mm)
Épaisseur du PCB	0,0157" - 0,3937" (0,40mm--10,00mm)
Tolérance d'épaisseur (T≥0,8mm)	±8%
Tolérance d'épaisseur (t＜0,8mm)	±10%
Épaisseur de la couche d'isolation	0,00295" - 0,1969" (0,075mm--5,00mm)
Piste minimale	0,003" (0,075mm)
Espace minimal	0,003" (0,075mm)
Épaisseur du cuivre extérieur	35µm--420µm (1oz-12oz)
Épaisseur du cuivre intérieur	17µm--350µm (0,5oz - 10oz)
Trou de perçage (mécanique)	0,0059" - 0,25" (0,15mm--6,35mm)
Trou fini (mécanique)	0,0039"-0,248" (0,10mm--6,30mm)
Tolérance de diamètre (mécanique)	0,00295" (0,075mm)
Enregistrement (mécanique)	0,00197" (0,05mm)
Rapport d'aspect	12:1
Type de masque de soudure	LPI
Pont de masque de soudure min.	0,00315" (0,08mm)
Dégagement de masque de soudure min.	0,00197" (0,05mm)
Diamètre du via bouché	0,0098" - 0,0236" (0,25mm--0,60mm)
Tolérance de contrôle d'impédance	±10%
Finition de surface	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger
