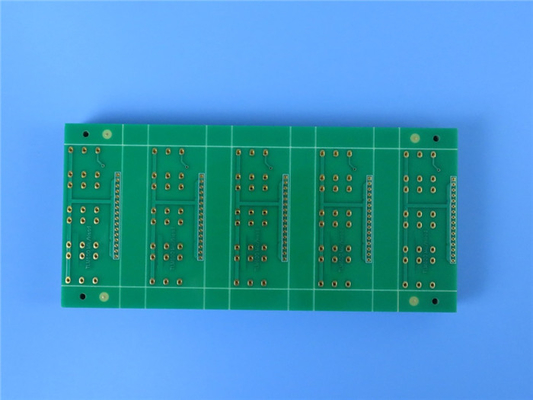

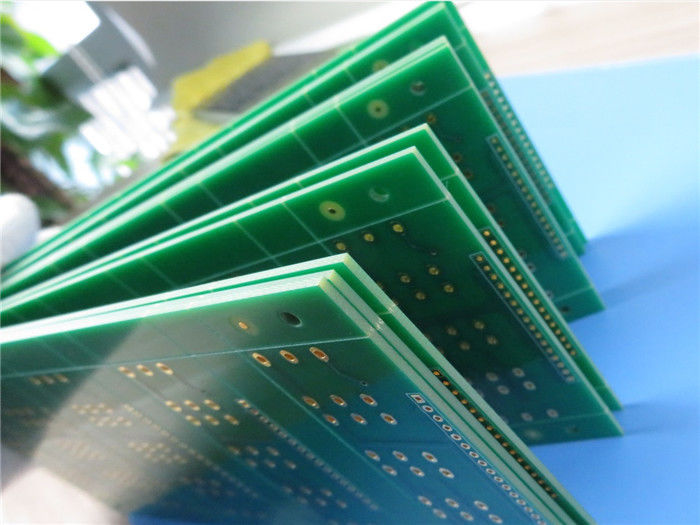

Carte de circuit imprimé (PCB) à haute TgsurNoyau S1000-2M et préimprégné S1000-2MB avec Or d'Immersion
(Les cartes de circuits imprimés sont des produits fabriqués sur mesure, l'image et les paramètres affichés sont uniquement à titre de référence)
Description générale
Le S1000-2M est un type de matériau de carte de circuit imprimé à haute Tg fabriqué par Shengyi, avec des caractéristiques de haute performance et de faible CTE, adapté aux PCB multicouches. L'épaisseur varie de 0,05 mm à 3,2 mm, le poids du cuivre de 0,5 oz à 3 oz, etc.
Caractéristiques
- Stratifié FR-4 compatible sans plomb : Assure la conformité environnementale et prend en charge les processus de soudure modernes.
- Température de transition vitreuse élevée (Tg 170 °C) : Offre une stabilité thermique supérieure, empêchant la déformation sous une chaleur extrême.
- Compatible avec le blocage UV/AOI : Améliore la précision de l'inspection et empêche les fausses lectures lors de l'inspection optique automatisée.
- Résistance exceptionnelle à la chaleur : Maintient l'intégrité structurelle et électrique dans les environnements à haute température.
- CTE réduit sur l'axe Z : Minimise la contrainte des trous traversants plaqués, améliorant la fiabilité lors des cycles thermiques.
- Performances anti-CAF supérieures : Résiste à la filamentation anodique conductrice, assurant une fiabilité électrique à long terme.
- Faible absorption d'eau : Protège contre la dégradation induite par l'humidité dans des conditions de fonctionnement humides.
- Excellente aptitude au traitement mécanique : Permet un perçage, un routage et une fabrication précis sans endommager le matériau.
Applications
Ordinateur
Communication
Électronique automobile
Convient aux PCB à nombre de couches élevé
Notre capacité PCB (S1000-2M)
| Matériau PCB : |
Résine époxy à haute Tg, haute performance et faible CTE |
| Désignation : |
S1000-2M |
| Constante diélectrique : |
4,6 à 10 GHz |
| Nombre de couches : |
Double couche, multicouche, PCB hybride |
| Poids du cuivre : |
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm), 3 oz (105 µm) |
| Épaisseur du PCB : |
0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 1,8 mm, 2,0 mm, 2,4 mm, 3,0 mm, 3,2 mm |
| Taille du PCB : |
≤400 mm X 500 mm |
| Masque de soudure : |
Vert, Noir, Noir mat, Bleu, Bleu mat, Jaune, Rouge, etc. |
| Finition de surface : |
Cuivre nu, HASL, ENIG, OSP, Étain d'immersion, Argent d'immersion, etc. |
| Technologie : |
HDI, Via in pad, Contrôle d'impédance, Via aveugle/Via enterré, Placage de bord, BGA, Trous Countsunk, etc. |
Propriétés générales du S1000-2M
| Éléments de test |
Méthode d'essai |
Condition d'essai |
Unité |
Valeur typique |
| Tg |
IPC-TM-650 2.4.24.4 |
DMA |
°C |
185 |
| IPC-TM-650 2.4.25D |
DSC |
°C |
180 |
| Td |
IPC-TM-650 2.4.24.6 |
TGA (5 % W.L) |
°C |
355 |
| T260 |
IPC-TM-650 2.4.24.1 |
TMA |
min |
>60 |
| T288 |
IPC-TM-650 2.4.24.1 |
TMA |
min |
30 |
| T300 |
IPC-TM-650 2.4.24.1 |
TMA |
min |
15 |
| Contrainte thermique |
IPC-TM-650 2.4.13.1 |
288°C, bain de soudure |
s |
>100 |
| CTE (axe Z) |
IPC-TM-650 2.4.24 |
Avant Tg |
ppm/°C |
41 |
| IPC-TM-650 2.4.24 |
Après Tg |
ppm/°C |
208 |
| IPC-TM-650 2.4.24 |
50-260°C |
% |
2.4 |
| Permittivité (1 GHz) |
IPC-TM-650 2.5.5.9 |
C-24/23/50 |
- |
4.6 |
| Tangente de perte (1 GHz) |
IPC-TM-650 2.5.5.9 |
C-24/23/50 |
- |
0.018 |
| Résistivité volumique |
IPC-TM-650 2.5.17.1 |
C-96/35/90 |
MΩ-cm |
8.7×108 |
| Résistivité de surface |
IPC-TM-650 2.5.17.1 |
C-96/35/90 |
MΩ |
2.2×107 |
| Résistance à l'arc |
IPC-TM-650 2.5.1 |
D-48/50+D-0.5/23 |
s |
133 |
| Claquage diélectrique |
IPC-TM-650 2.5.6 |
D-48/50+D-0.5/23 |
kV |
>45 |
| Résistance au pelage (1 oz) |
IPC-TM-650 2.4.8 |
288°C/10s |
N/mm [lb/in] |
1.3 [7.43] |
| Résistance à la flexion (LW/CW) |
IPC-TM-650 2.4.4 |
A |
Mpa |
567/442 |
| Absorption d'eau |
IPC-TM-650 2.6.2.1 |
D-24/23 |
% |
0.08 |
| Inflammabilité |
UL94 |
C-48/23/50 |
Classement |
V-0 |
| CTI |
IEC60112 |
A |
Classement |
PLC 3 |
