Carte PCB taconique haute fréquence RF-60A 1oz 25mil Cuivre nu

Nombre De Pièces:	1 PCS
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000PCS par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-4.V1.0

matière première:

RF-60A

Épaisseur:

25 millions

Taille du circuit imprimé:

12'x18', 18'x24'...

Surface:

cuivre nu

Mettre en évidence:

Carte PCB en cuivre nu

PCB Taconic 1 oz

PCB Taconic RF-60A

Description du produit

Carte PCB nue à haute fréquence d'en cuivre de la carte PCB RF-60A 1oz 25mil

Le verre tissé renforçant dans RF-60A assure la stabilité tridimensionnelle supérieure et augmente la résistance à la flexion. En raison de son expansion limitée d'axe des z, il peut sûrement être plaqué par des trous dans les arrangements extrêmement chauds. C'est le haut produit optimum du DK pour des applications ayant besoin de la taille et du poids diminués de circuit, avec une constante diélectrique approximativement de 6,15. C'est une grande option pour le rf fait le tour d'en raison du bas facteur de perte électrique.

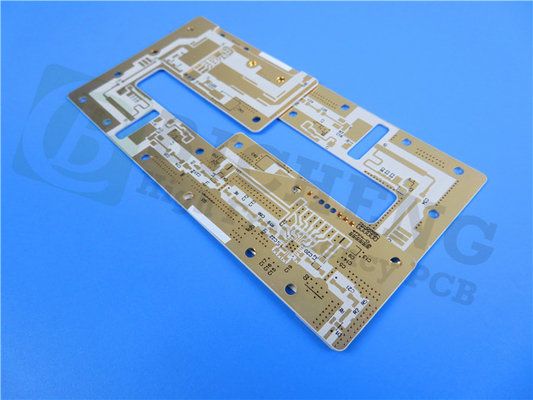

Carte PCB taconique haute fréquence RF-60A 1oz 25mil Cuivre nu 0

Applications typiques :

Amplificateurs de puissance

Filtres et coupleurs

Composants passifs

Antennes

Fiche technique de RF-60A taconique

Propriété	Méthode d'essai	Unité	Valeur	Unité	Valeur
Le DK @ 10 gigahertz	IPC-650 2.5.5.6		6,15		6,15
DF @ 10 gigahertz	IPC-650 2.5.5.5 .1		0,0038		0,0038
Absorption d'humidité	IPC-650 2.6.2.1	%	0,02	%	0,02
Panne diélectrique	IPC-650 2.5.6	kilovolt	53	kilovolt	53
Résistance diélectrique	ASTM D 149	V/mil	880	kV/mm	35
Résistivité volumique	IPC-650 2.5.17.1 (après humidité)	Mohm/cm	9,0 x 108	Mohm/cm	9,0 x 108
Résistivité extérieure	IPC-650 2.5.17.1 (après humidité)	Mohm	2,28 x 108	Mohm	2,28 x 108
Résistance d'arc	IPC-650 2.5.1	Secondes	193	Secondes	193
Résistance à la flexion (DM)	ASTM D 790	livre par pouce carré	18 300	N/mm2	126,2
Résistance à la flexion (CD)	ASTM D 790	livre par pouce carré	14 600	N/mm2	100,7
Résistance à la traction (DM)	ASTM D 3039	livre par pouce carré	19 500	N/mm2	134,4
Résistance à la traction (CD)	ASTM D 3039	livre par pouce carré	16 300	N/mm2	112,4
Module de Young	ASTM D 3039	kpsi	1 590	N/mm2	11 000
Le coefficient de Poisson	ASTM D 3039		0,068	N/mm2	0,068
Module compressif	ASTM D 695 (23°C)	kpsi	338		2 330
Résistance au pelage (1 once. ED)	Sec d'IPC-650 2.4.8. 5.2.2 (contrainte thermique)	lbs/in	8	N/mm	1,4
Stabilité dimensionnelle (DM)	Sec d'IPC-650 2.4.39. 5,4 (après que faites cuire au four)	mils/in	0,68	mm/M	0,68
Stabilité dimensionnelle (CD)	Sec d'IPC-650 2.4.39. 5,4 (après que faites cuire au four)	mils/in	1,05	mm/M	1,05
Densité (densité)	ASTM D 792	g/cm3	2,79	g/cm3	2,79
Conduction thermique	ASTM F 433	W/M*K	0,4	W/M*K	0,4
CTE (axe des abscisses)	ASTM D 3386 (- 30°C - 125°C)	ppm/°C	9	ppm/°C	9
CTE (axe des ordonnées)	ASTM D 3386 (- 30°C - 125°C)	ppm/°C	8	ppm/°C	8
CTE (axe de Z)	ASTM D 3386 (- 30°C - 125°C)	ppm/°C	69	ppm/°C	69
Dégazage (% de TML)	ASTM E 595*	%	0,02	%	0,02
Dégazage (% de CVCM)	ASTM E 595*	%	0,00	%	0,00
Dégazage (% de WVR)	ASTM E 595*	%	0,01	%	0,01
Estimation d'inflammabilité	UL 94		V-0		V-0
