Rogers RT / Duroid 5880LZ PCB explorant la légèreté et les capacités
  • Nom
  • Nom

Rogers RT / Duroid 5880LZ PCB explorant la légèreté et les capacités

Détails Informations
Description du produit
Informations détaillées
Mettre en évidence:

PLC de Rogers RT

,

Laminés PCB

,

Matériel composé de carte PCB de Rogers droite

Description du produit

Les stratifiés de Rogers RT/duroid 5880LZ sont des matériaux composites qui sont remplis de PTFE. Ils sont spécifiquement conçus pour l'usage dans l'exigence ligne de la bande et les applications de circuit de microruban. Ces stratifiés contiennent un remplisseur unique qui a comme conséquence un faible densité de 1,4 gm/cm3, les rendant légers et idéaux pour des applications performantes et sensibles au poids.



Les RT/duroid 5880LZ PCBs ont une constante diélectrique très basse de 2,0 facteur +/--0,04 et un bas de dissipation s'étendant de .0021 à .0027 à 10GHz. La constante diélectrique est uniforme du panneau au panneau et des restes constants sur une grande plage de fréquence. Le bas facteur de dissipation prolonge l'utilité des ces PCBs à la Ku-bande et en haut.



Les applications typiques des stratifiés de RT/duroid 5880LZ incluent les systèmes aéroportés d'antenne, les réseaux légers d'alimentation, les antennes par radio numériques point par point, et d'autres applications semblables.

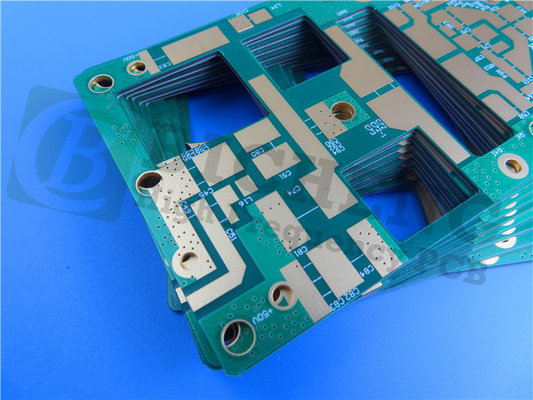

Rogers RT / Duroid 5880LZ PCB explorant la légèreté et les capacités 0



Propriété Valeur typique RT/duroid® 5880LZ Direction Unités Condition Méthode d'essai
Constante diélectrique heu, processus 2,00 ± 0,04 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Constante diélectrique heu, conception 2,00 Z   8 gigahertz - 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, bronzage Type : 0,0021 maximum : 0,0027 Z   10GHz/23°C IPC-TM-650, 2.5.5.5
Coefficient thermique de constante diélectrique, heu +20 Z ppm/°C -50°C à 150°C 10GHz IPC-TM-650, 2.5.5.5
Résistivité volumique X 1,74 10^7   Mohm•cm C-96/35/90 IPC-TM-650, 2.5.17.1
Résistivité extérieure 2,08 X 10^6   Mohm C-96/35/90 IPC-TM-650, 2.5.17.1
Force électrique 40   Kilovolt D48/50 IPC-TM-650, 2.5.6
Stabilité dimensionnelle -0,38 X, Y %   IPC-TM-650, 2.4.39A
Absorption d'humidité 0,31   % 24 hours/23°C IPC-TM-650, 2.6.2.1
Conduction thermique 0,33 Z W/m/°K 80°C ASTM C518
Coefficient de dilatation thermique 54, 47 40 X, Y Z ppm/°C 0 à 150°C IPC-TM-650, 2.4.41
Dégazage
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Densité 1,4   gm/cm^3   ASTM D792
Peau de cuivre >4,0   pli   IPC-TM-650, 2.4.8
Inflammabilité Vo       UL 94
Processus sans plomb compatible OUI
