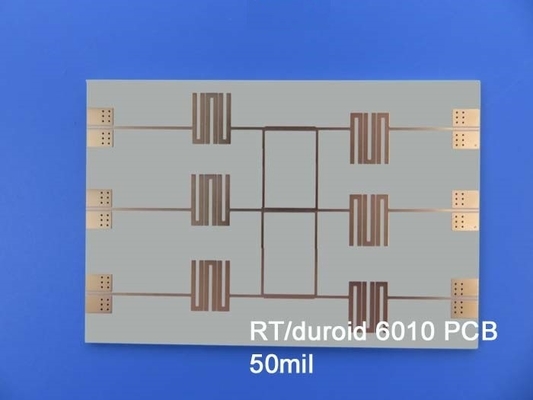

RT/Duroïde 6010 RF PCB 50mil 2 couches PCB rigide avec des caractéristiques avancées

Découvrez nos PCB de haute performance et fiables, fabriqués à l'aide de matériaux de pointe et de procédés de fabrication avancés.Ce PCB rigide à deux couches répond aux normes les plus strictes de l'industrie et est parfait pour un large éventail d'applicationsExaminons les caractéristiques remarquables de ce PCB remarquable:

1. Matériau du PCB:
- Fabriqué à partir de composites en PTFE céramique RT/duroid 6010.2LM pour une excellente performance électrique et durabilité.
- procédé sans plomb pour une meilleure protection de l'environnement.
- Conçu pour fonctionner dans une large plage de températures (-40°C à +85°C), adapté à divers environnements.

2- Je vous en prie.
- Une conception optimisée pour une intégrité et des performances optimales du signal.
- construction à deux couches avec épaisseur de cuivre finie de 35um pour une conductivité électrique robuste.
- RT/duroïde 6010.2LM diélectrique, épaisseur de 50 mil (1,27 mm), pour une isolation fiable et une intégrité du signal.
- 35um épaisseur de cuivre finie sur les couches supérieure et inférieure pour des performances constantes.

3Détails de construction:
- Les dimensions de la planche compacte: 94 mm x 90 mm.
- Trace/Espace minimum: 9/10 mils pour un routage précis et des conceptions à haute densité.
- Taille minimale du trou: 0,5 mm, permettant une sélection de composants polyvalente.
- Pas de voies aveugles ou enfouies, simplifiant le processus de fabrication.
- Épaisseur de la planche finie: 1,4 mm, résistance à l'équilibre et souplesse.
1 oz (1,4 ml) de cuivre fini pour une conductivité électrique optimale.
- 1 mm par épaisseur de revêtement pour une interconnexion fiable entre les couches.
- Finition de surface: or immersion pour une excellente soudabilité et résistance à la corrosion.
- écran de soie blanc pour une étiquetage et une identification claires des composants.
- Pas de sérigraphie pour une esthétique propre et professionnelle.
- Masque de soudure bleu haut et bas pour une protection exceptionnelle contre les traces et la prévention des ponts de soudure.
- Pas de sérigraphie sur les tampons de soudure pour une soudure précise et un minimum d'erreurs.
-100% Test électrique pour assurer la qualité et la fiabilité.
- 0,5 mm de voies remplies de résine et recouvertes selon IPC-4761 Type VII, améliorant l'intégrité et la fiabilité de la structure.

4. Statistiques des PCB:
- Accueille 42 composants pour des circuits polyvalents.
- 67 plates-formes pour une connectivité complète.
- 48 plaquettes pour le montage des composants.
-19 Les meilleures plaquettes SMT pour les composants montés en surface.
- Pas de tampons SMT pour une mise en page simplifiée.
- 65 voies pour un routage efficace du signal.
-6 Réseaux pour une interconnexion fiable entre les composants.

5Type d'images fournies: Gerber RS-274-X, le format standard de l'industrie pour la fabrication de PCB.

6. Norme acceptée: conforme aux normes IPC-Classe 2 pour une qualité et une fiabilité élevées.

7. Zone de service: Nos services PCB exceptionnels sont disponibles dans le monde entier pour une accessibilité pratique.

Pour toute question technique ou toute autre information, n'hésitez pas à contacter Ivy à sales10@bichengpcb.com.

Débloquer la puissance du RT/duroïde 6010: transformer les performances des PCB

Je suis...- Je ne sais pas.
Dans le monde en évolution rapide de l'électronique, les progrès technologiques sont constamment à l'origine de l'innovation.RT/duroid 6010 est devenu le choix de choix pour les ingénieurs à la recherche de circuits fiables et performantsDans cet article, nous explorerons les qualités et les avantages généraux du RT/duroïde 6010, et comment il transforme les performances des PCB dans divers secteurs.

Des performances électriques inégalées:
Le cœur du RT/duroïde 6010 réside dans ses propriétés électriques exceptionnelles, avec une constante diélectrique de 10,2±0.25, il assure une propagation efficace du signal, minimisant les pertes et les distorsions.ce qui le rend idéal pour les applications exigeant une excellente intégrité du signal.

Stabilité à la température:
L'une des caractéristiques les plus remarquables du RT/duroïde 6010 est sa stabilité thermique.il conserve ses propriétés diélectriques sur une large plage de températures (de -50°C à 170°C)Cette stabilité assure des performances constantes même dans des environnements difficiles, ce qui le rend adapté aux applications dans les industries aérospatiale, automobile et des télécommunications.

Propriétés mécaniques robustes:
RT/duroïde 6010 possède une résistance mécanique impressionnante.le rendre très résistant à la déformation et aux dommages structurelsCette durabilité assure la longévité et la fiabilité des PCB, même dans des conditions difficiles.

Module de flexion pour une rigidité accrue:
Le module de flexion du RT/duroïde 6010, mesuré à 4364 MPa, garantit une rigidité supérieure.assurer des performances constantes et une facilité d'assemblage.

Résilience environnementale:
Les ingénieurs et les fabricants se concentrent de plus en plus sur la durabilité environnementale.répondre à des normes environnementales strictes sans compromettre les performancesIl permet le développement de PCB écologiques qui s'alignent sur les initiatives vertes.

Versatilité dans les applications:
L'un des avantages les plus importants du RT/duroïde 6010 est sa polyvalence. Il trouve des applications dans une large gamme d'industries, de l'électronique grand public à l'aérospatiale.Ses propriétés électriques et mécaniques exceptionnelles en font un choix idéal pour les applications à haute fréquence, tels que les systèmes de radar, les circuits à micro-ondes et les communications par satellite.

Conclusion:
RT/duroid 6010 a révolutionné la fabrication de PCB avec ses qualités et ses avantages exceptionnels.propriétés mécaniques robustes, et la compatibilité avec les procédés sans plomb en font le matériau de choix pour les ingénieurs à la recherche de circuits de premier ordre.La polyvalence du RT/duroïde 6010 lui permet d'être appliqué dans diverses industries, permettant le développement d'une électronique de pointe qui repousse les limites de l'innovation.RT/duroïde 6010 témoigne du pouvoir des matériaux de transformer les performances des PCB et de façonner l'avenir de l'électronique.
