Détails sur le produit:
Conditions de paiement et expédition:
|
Matériel: | Le SF201 de Shengyi | Épaisseur: | 1 mil |
---|---|---|---|
nombre de couches: | À une face | Finition de surface: | Or par immersion |
Surligner: | PCB flexible à base de polyimide d'or par immersion,PCB flexible à polyimide à une face,SF201 Polyimide PCB souple |

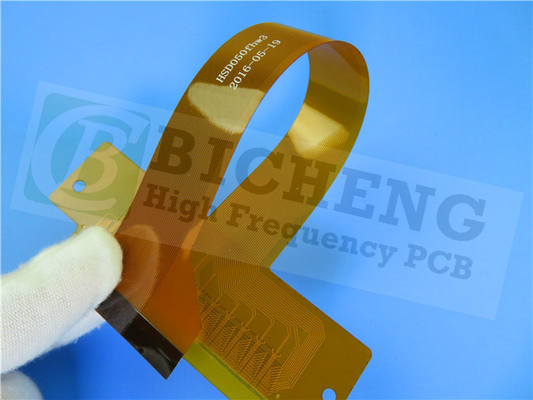

Présentation du PCB RF à base de SF201 de Shengyi, un produit nouvellement livré avec des caractéristiques et des capacités exceptionnelles.est conçu pour répondre aux exigences de diverses applications hautes performances.
Les matériaux de la série SF201 offrent des propriétés électriques impressionnantes, y compris une constante diélectrique inférieure à 3,7 et un facteur de dissipation inférieur à 0,01 à 10 GHz.Disponible en épaisseurs de 12.5um, 20um et 25um, avec des options de cuivre comprenant le cuivre ED, le cuivre RA et le cuivre RTF allant de 12um à 70um, ce PCB offre flexibilité et fiabilité pour vos conceptions.
Principales caractéristiques:
1Excellente fiabilité de soudage, stabilité dimensionnelle et résistance chimique.
2- Flexibilité et propriétés électriques exceptionnelles.
3. sans halogène et avec un indice de flammabilité UL94 V-0.
4. Conforme à la directive RoHS de l'UE, exempt de substances nocives telles que le Pb, le Hg, le Cd, le Cr6+, le PBB, le PBDE, etc.
Le PCB RF à base de SF201 présente une conception flexible à une couche avec une épaisseur de couche de cuivre de 35 μm et une épaisseur de substrat de polyimide de 0,025 mm (1 mil).Ses dimensions de panneau compact de 25 mm x 21 mm assurent une intégration rentable dans vos projets, avec des tolérances serrées de +/- 0,15 mm.
Les détails de construction du PCB comprennent une trace minimale de 3/4 millimètres et une taille minimale de trou de 0,25 mm. Il n'inclut pas de vias aveugles et l'épaisseur de la carte finie est de 0,03 mm.Les couches extérieures ont un poids de cuivre fini de 1 oz (1La finition de surface est en or immersion, assurant une excellente conductivité et une résistance à la corrosion.
Pour plus de facilité d'utilisation, le PCB RF à base de SF201 n'inclut pas de sérigraphie supérieure et inférieure ni de masque de soudure supérieure et inférieure.assurer sa fiabilité et ses performances.
Ce PCB de haute qualité est conforme aux normes IPC-Classe 2, ce qui garantit sa conformité aux critères de qualité et de performance établis par l'industrie.Assurer un accès pratique à vos projets et applications.
Avec sa polyvalence et sa fiabilité, le circuit imprimé RF à base de SF201 trouve des applications dans diverses industries.écrans à écran plat, appareils et instruments, et électronique automobile.
Immergez-vous dans les performances remarquables et la fiabilité inébranlable offertes par le circuit imprimé RF à base de SF201 de Shengyi.propriétés électriques exceptionnelles, et l'accessibilité dans le monde entier pour élever vos conceptions et garantir le triomphe de vos applications de haute performance.
