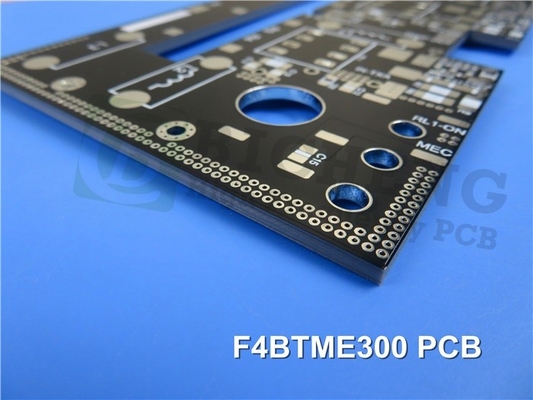

3 mm F4BTME300 Plaque de PCB à double face d'immersion en argent

Nous vous présentons notre nouveau circuit imprimé basé sur les stratifiés F4BTME300.définit de nouvelles normes en matière de performances et de fiabilité pour les applications électroniques avancées. Fabriqué à l'aide d'un procédé méticuleux qui combine un tissu en fibre de verre, des charges nano-céramiques et de la résine de polytétrafluoroéthylène (PTFE),ces substrats intègrent des technologies de pointe pour obtenir des résultats exceptionnels.

Construit sur la couche diélectrique F4BM, les stratifiés F4BTME présentent une constante diélectrique élevée et une nano-céramique à faible perte.résistance à la chaleur supérieure, un coefficient de dilatation thermique réduit, une résistance à l'isolation accrue et une conductivité thermique améliorée, tout en conservant des caractéristiques de faible perte.Les stratifiés sont combinés avec une feuille de cuivre RTF traitée inversement, assurant des performances exceptionnelles en termes de PIM, de contrôle de ligne précis et de perte de conducteur minimisée.

Principales caractéristiques:

Ce PCB possède une gamme impressionnante de caractéristiques qui en font un choix idéal pour un large éventail d'applications:

1. Constante diélectrique (Dk): Avec un Dk de 3,5 à 10 GHz, ce PCB offre une excellente intégrité du signal et des capacités de transmission efficaces.

2Facteur de dissipation: le F4BTME300 présente un faible facteur de dissipation de 0,0018 à 10 GHz et de 0,0023 à 20 GHz, ce qui permet une perte de signal minimale et des performances supérieures.

3Stabilité thermique: avec un coefficient d'expansion thermique (CTE) de 15 ppm/°C sur l'axe x, de 16 ppm/°C sur l'axe y et de 78 ppm/°C sur l'axe z,ce PCB maintient sa stabilité dans une large plage de températures comprise entre -55°C et 288°C.

4Faible coefficient thermique: le F4BTME300 dispose d'un faible coefficient thermique de Dk à -75 ppm/°C dans la plage de température de -55°C à 150°C, assurant une performance constante dans des environnements difficiles.

5. Performance PIM: avec une valeur PIM inférieure à -160 dbc, ce PCB garantit des interférences minimales et une qualité de signal supérieure.

6. Absorption de l'humidité: le F4BTME300 démontre une excellente résistance à l'humidité, avec un taux d'absorption d'humidité de seulement 0,05%.

Détails de l'empilement et de la construction des PCB:

Ce PCB nouvellement livré est un PCB rigide à deux couches conçu pour répondre aux exigences des applications hautes performances.

- Dimensions de la carte: mesurant 170 mm x 95 mm avec une tolérance de +/- 0,15 mm, ce PCB offre un espace suffisant pour le placement et le routage des composants.

- Trace/Espace minimale: avec une trace/espace minimale de 7/7 mils, il permet des conceptions de circuits précises et complexes.

- Taille minimale des trous: avec des trous aussi petits que 0,4 mm, ce PCB peut accueillir des composants miniaturisés et assurer un assemblage efficace.

- Épaisseur du panneau fini: l'épaisseur du panneau fini est de 3,1 mm, ce qui lui confère robustesse et durabilité.

- Finition de surface: Ce PCB est doté d'une finition de surface en argent par immersion, offrant une excellente soudabilité et une résistance à l'oxydation.

- Silkscreen et masque de soudure: le silkscreen supérieur est blanc, assurant une étiquetage claire des composants, tandis que le masque de soudure supérieur est noir, offrant une protection et une isolation optimales.

- Test électrique: chaque PCB est soumis à un test électrique rigoureux à 100% avant expédition, garantissant la plus haute qualité et fiabilité.

Applications typiques:

Le PCB F4BTME300 est bien adapté à un large éventail d'applications avancées, notamment:

- Équipement aérospatial: il répond aux exigences strictes des équipements aérospatiaux, tant dans l'espace que dans la cabine.

- Applications micro-ondes et RF: le F4BTME300 excelle dans les systèmes micro-ondes et RF, offrant des performances et une fiabilité exceptionnelles.

- Systèmes radar: les radars militaires et autres applications radar bénéficient d'une transmission de signal de haute qualité et de faibles interférences fournies par ce PCB.

- Systèmes d'antenne: Qu'il s'agisse de réseaux d'alimentation, d'antennes sensibles à la phase ou d'antennes à réseau phasé, le F4BTME300 assure des performances optimales et une intégrité du signal.

- Communications par satellite: ce PCB est un choix idéal pour les systèmes de communication par satellite, offrant fiabilité et stabilité dans des environnements exigeants.
