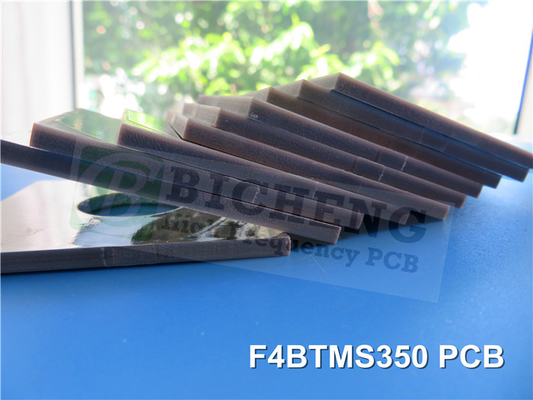

6.35mm F4BTMS350 RF PCB 1OZ Niveau de soudure à air chaud (HASL)

Le PCB nouvellement expédié, fabriqué en F4BTMS350, destiné à être utilisé pour des applications à haute fréquence.Le substrat F4BTMS350 utilise un mélange unique de tissu en fibre de verre ultra-mince et de nano-céramique spécialement conçue mélangée à de la résine de polytétrafluoroéthylèneCette combinaison atténue les effets négatifs de la fibre de verre sur la propagation des ondes électromagnétiques, ce qui réduit les pertes diélectriques, améliore la stabilité dimensionnelle,et anisotropie X/Y/Z minimiséeLa composition avancée du matériau permet une plage de fréquences plus large, une résistance électrique améliorée et une conductivité thermique améliorée.le F4BTMS350 présente un excellent coefficient de faible expansion thermique et des caractéristiques de température diélectrique stables, assurant une performance optimale dans diverses conditions environnementales.

Principales caractéristiques du PCB F4BTMS350:

Débloquez le potentiel de vos conceptions électroniques avec les caractéristiques remarquables du PCB F4BTMS350:

Constante diélectrique (Dk): une intégrité exceptionnelle du signal et des capacités de transmission précises avec un Dk de 3,5 à 10 GHz.

Facteur de dissipation: minimiser les pertes de signal et maximiser les performances avec un faible facteur de dissipation de 0,0016 à 10 GHz, 0,0019 à 20 GHz et 0,0024 à 20 GHz.

Stabilité thermique: le PCB F4BTMS350 offre une stabilité thermique remarquable avec un CTE de 10 ppm/°C (axe x), 12 ppm/°C (axe y) et 20 ppm/°C (axe z) sur une large plage de températures de -55°C à 288°C.

Faible coefficient thermique: bénéficier d'une excellente stabilité thermique avec un faible coefficient thermique de Dk à -39 ppm/°C entre -55°C et 150°C.

Haute conductivité thermique: faciliter une dissipation de chaleur efficace et maintenir des conditions de température optimales avec une haute conductivité thermique de 0,6 W/mk.

Absorption de l'humidité: assurer une fiabilité et des performances à long terme avec un taux d'absorption de l'humidité de seulement 0,03%.

Détails de l'empilement et de la construction des PCB:

Conçu avec une précision et une durabilité à l'esprit, le PCB F4BTMS350 offre les détails de construction et d'empilement suivants:

Dimensions de la carte: Le PCB F4BTMS350 mesure 76 mm x 76 mm, offrant un espace suffisant pour le placement des composants et la conception des circuits, avec une tolérance de +/- 0,15 mm.

Trace/Espace minimum: permettre des conceptions complexes et un routage précis avec une trace/espace minimale de 6/7 mils.

Taille minimale des trous: pour accueillir des composants miniaturisés et simplifier l'assemblage avec une taille minimale des trous de 1,5 mm.

Épaisseur de la planche finie: le PCB F4BTMS350 possède une épaisseur de planche finie de 6,42 mm, assurant ainsi sa robustesse et sa fiabilité.

Finition de surface: le PCB est doté d'une finition de surface HASL (Hot Air Soldering Level) fiable et largement utilisée, garantissant une excellente soudurabilité et une facilité d'assemblage.

Masque à l'encre de soie et à la soudure: le PCB F4BTMS350 n'inclut pas de masque à l'encre de soie ou à la soudure supérieur ou inférieur, offrant une apparence propre et minimaliste.

Test électrique: chaque PCB subit un test électrique rigoureux à 100% avant expédition, garantissant une fonctionnalité et des performances optimales.

Applications typiques:

Le PCB F4BTMS350 excelle dans un large éventail d'applications exigeantes, notamment:

Équipement aérospatial: répondre aux exigences rigoureuses des équipements aérospatiaux, y compris les applications spatiales et de cabine, avec les performances de haute fiabilité du F4BTMS350.

Applications micro-ondes et RF: amélioration de la transmission et de l'efficacité du signal dans les systèmes micro-ondes et RF, permettant des performances supérieures.

Systèmes radar: Le PCB F4BTMS350 est un excellent choix pour les applications radar militaires, offrant une faible interférence et une propagation fiable du signal.

Systèmes d'antenne: des réseaux d'alimentation aux antennes sensibles aux phases et aux antennes à réseau phasé, le F4BTMS350 offre des performances optimales et une intégrité du signal.

Communication par satellite: assurer une communication stable et fiable dans les systèmes par satellite, où le PCB F4BTMS350 excelle dans des environnements exigeants.

Découvrez des performances inégalées:

Avec ses caractéristiques de pointe, sa construction robuste et sa disponibilité mondiale, le PCB F4BTMS350 représente le sommet des progrès électroniques.systèmes de radar, ou des applications haute fréquence, vous pouvez compter sur le F4BTMS350 pour fournir des performances et une fiabilité inégalées.Embrassez l'avenir de la technologie des PCB et libérez le vrai potentiel de vos conceptions électroniques avec le F4BTMS350.
