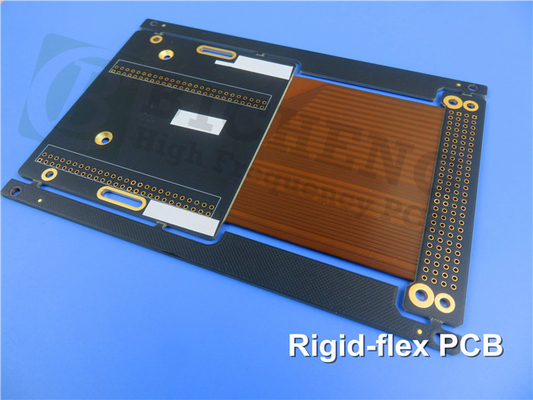

PCB rigide-flex multicouche 1 mm Mat Noir Masque de soudure avec or immersion

Découvrez les dernières innovations dans la technologie des PCB avec notre S1000-2M (FR-4) PCB rigide-flex.Cette carte de circuit imprimé de pointe combine la résistance et la stabilité des cartes rigides avec la souplesse des circuits flexibles, offrant des possibilités de conception inégalées et des performances améliorées.Examinons les caractéristiques remarquables et les avantages qui font du S1000-2M (FR-4) le PCB rigide-flex le choix idéal pour votre prochain projet.

Circuits flexibles redéfinis:

Processus de fabrication supérieur:

Ce circuit S1000-2M (FR-4) rigide-flex est méticuleusement fabriqué selon un procédé de fabrication de pointe.permettant des performances et une fiabilité optimales.


Le circuit flexible est fabriqué à partir d'un substrat flexible, tel que le polyimide, qui assure une excellente flexibilité et durabilité.
Les planches rigides, fabriquées à partir de matériaux FR-4 de haute qualité, fournissent un support structurel et logent des composants électroniques avec précision.


Interconnexion sans faille:

La section de circuit flexible est reliée de manière transparente aux cartes rigides, ce qui permet une interconnexion transparente et une transmission efficace des signaux électriques.


Les trous placés dans les sections rigides facilitent des connexions électriques fiables, assurant des performances optimales et une intégrité du signal.

Caractéristiques remarquables:

S1000-2M (FR-4) Caractéristiques des cartes rigides:

Le stratifié FR-4 compatible sans plomb garantit le respect des réglementations environnementales.
Avec un Tg de 180°C (DSC), le PCB présente une résistance à la chaleur remarquable, ce qui le rend adapté à des applications exigeantes.
Le CTE (coefficient d'expansion thermique) situé en bas de l'axe Z minimise le stress sur la planche, ce qui améliore la fiabilité à long terme.
L'excellente fiabilité du trou et les performances anti-CAF (filament anodique conducteur) assurent un fonctionnement stable et robuste.
La faible absorption de l'eau et l'excellente capacité de traitement mécanique contribuent à la durabilité et à la facilité de fabrication du PCB.


R-F777 (polyimide) Caractéristiques du circuit flexible:

La section de circuit flexible est composée d'un matériau de haute qualité R-F777 (polyimide), connu pour ses propriétés exceptionnelles.
Les options d'épaisseur de polyimide allant de 25 μm à 75 μm répondent à diverses exigences de conception.
Les types de cuivre avec cuivre ED et cuivre RA, disponibles dans des épaisseurs allant de 12 μm à 35 μm, offrent une flexibilité pour diverses applications.
Un coefficient d'expansion thermique (CTE) allant de 18,5-19,7 ppm/K assure une stabilité dimensionnelle à travers les variations de température.
La haute valeur de Tg de 350°C et la résistance à la soudure de 280-350°C rendent le circuit flexible fiable dans des conditions de fonctionnement extrêmes.
La classification de flammabilité UL 94V-0 assure la sécurité et le respect des normes de l'industrie.


Super Stackup et Construction:

Pour les circuits imprimés rigides flexibles à 6 couches:

Le S1000-2M (FR-4) PCB rigide-flex est doté d'un empilement de 6 couches sophistiqué, combinant des couches rigides et flexibles.
Les couches de cuivre d'épaisseur appropriée assurent une conductivité optimale et une intégrité du signal.
L'espace d'air dans la section flexible à 4 couches offre une souplesse tout en maintenant la stabilité structurelle.
La conception de la pile est optimisée pour répondre aux exigences des applications hautes performances.

Détails de construction précis:

Les dimensions du panneau de 112 mm x 54 mm offrent une solution compacte mais polyvalente pour divers projets.
Une trace/espace minimum de 5/5 mils permet des circuits complexes et un routage précis du signal.
La taille minimale du trou de 0,50 mm permet une intégration transparente des composants.
Une planche finie d'une épaisseur de 1,0 mm (avec une épaisseur de 0,22 mm pour les pièces flexibles) réalise l'équilibre parfait entre durabilité et contraintes d'espace.
La finition en or par immersion assure une excellente soudabilité et une résistance à la corrosion.
La sérigraphie supérieure en blanc facilite l'identification claire des composants pour faciliter l'assemblage et l'inspection.
Les masques de soudage supérieur et inférieur en noir mat offrent une protection et une isolation efficaces.
Chaque PCB est soumis à un test électrique à 100% avant expédition, garantissant la qualité et la fiabilité du produit.

Qualité sans compromis et disponibilité mondiale:

Le respect des normes IPC-Classe 2 garantit l'excellence et la fiabilité de la fabrication.
Notre S1000-2M (FR-4) PCB rigide-flex est disponible dans le monde entier, assurant l'accessibilité pour les clients partout.
De l'ordinateur et de la communication à l'électronique automobile et plus encore, notre PCB est adapté à diverses applications.

Débloquez le potentiel des circuits flexibles avec le S1000-2M (FR-4) Rigid-Flex PCB.et la disponibilité mondiale pour mener vos projets à de nouveaux sommets de succès.
