PCB F4BTM à double face de 3,2 mm avec masque de soudure noir et or immersion

PCB F4BTM à double face de 3,2 mm avec masque de soudure noir et or immersion

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
Le noyau F4BTM450
Taille des PCB:
63 mm x 63 mm = 1 PCS, +/- 0,15 mm
Poids en cuivre:
couches extérieures de 1 oz (1,4 ml)
Finition de surface:
Or par immersion
Nombre de couches:
2-layer
Épaisseur du PCB:
3.2mm
Mettre en évidence:

Le produit doit être présenté sous forme d'une couche d'étain.

,

PCB en or par immersion F4BTM

,

3.2mm F4BTM PCB

Description du produit

Cette série de circuits laminés avancés combine un tissu en fibre de verre, un remplissage en nano-céramique, et de la résine de polytétrafluoroéthylène.préparé avec soin en utilisant des techniques scientifiques et des procédés de pressage rigoureux.

La série de PCB F4BTM s'appuie sur la couche diélectrique F4BM, incorporant des céramiques à nanoéchelle à haute diélectrique et à faible perte.



1Performance améliorée:
- Constante diélectrique supérieure (Dk):
Réaliser une transmission supérieure du signal avec un Dk de 4,5 à 10 GHz, permettant un fonctionnement efficace à haute fréquence.



- Facteur de dissipation faible:
Une perte de signal minimale avec un facteur de dissipation de 0,002 à 10 GHz, assurant des performances optimales dans des applications exigeantes.



- Stabilité thermique améliorée:
Le PCB F4BTM présente un faible coefficient de dilatation thermique (CTE) avec des valeurs de 10 ppm/°C (axe X), 12 ppm/°C (axe Y) et 51 ppm/°C (axe Z) dans la plage de température de -55°C à 288°C.Cette stabilité thermique exceptionnelle assure une performance fiable dans des conditions de température extrêmes.



- Constante diélectrique constante sur la température:
Profitez d'un faible coefficient thermique de Dk à -60 ppm/°C dans la plage de température de -55°C à 150°C, permettant une intégrité du signal constante dans différents environnements thermiques.



- Excellente résistance à l'humidité:
Avec un taux d'absorption de l'humidité de 0,05%, le PCB F4BTM offre une résistance exceptionnelle à l'humidité, assurant une fiabilité à long terme même dans des conditions humides.



Paramètres techniques du produit Modèles de produits et feuille de données
Caractéristiques du produit Conditions d'essai Unité Le numéro de série F4BTM298 Le numéro de série F4BTM300 Le numéro de série F4BTM320 Le numéro de série F4BTM350
Constante diélectrique (typique) 10 GHz / 2.98 3.0 3.2 3.5
Tolérance constante diélectrique / / ± 0.06 ± 0.06 ± 0.06 ± 0.07
Tangente de perte (typique) 10 GHz / 0.0018 0.0018 0.0020 0.0025
20 GHz / 0.0023 0.0023 0.0026 0.0035
Coefficient de température constante diélectrique -55 à 150 °C PPM/°C - 78 ans - 75 ans. - 75 ans. - 60 ans
Résistance à la pellicule 1 OZ F4BTM N/mm > 1.6 > 1.6 > 1.6 > 1.6
1 OZ F4BTME N/mm > 1.4 > 1.4 > 1.4 > 1.4
Résistance au volume Condition standard MΩ.cm ≥ 1 × 10^7 ≥ 1 × 10^7 ≥ 1 × 10^7 ≥ 1 × 10^7
Résistance de surface Condition standard ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6
Résistance électrique (direction Z) 5 kW,500 V/s KV/mm > 26 > 30 ans > 32 > 32
Voltage de rupture (direction XY) 5 kW,500 V/s KV > 34 > 35 > 40 > 40
Coefficient de dilatation thermique Direction XY -55 °C à 288 °C ppm/oC 15,16 15,16 13,15 10,12
Direction Z -55 °C à 288 °C ppm/oC 78 72 58 51
Stress thermique 260°C, 10 secondes, 3 fois Pas de délamination Pas de délamination Pas de délamination Pas de délamination
Absorption de l'eau 20 ± 2 °C, 24 heures % ≤ 005 ≤ 005 ≤ 005 ≤ 005
Densité Température ambiante g/cm3 2.25 2.25 2.20 2.20
Température de fonctionnement à long terme Chambre à haute et basse température °C -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260
Conductivité thermique Direction Z Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane: 0.42 0.42 0.50 0.54
Le PIM Ne s'applique qu'à la F4BTME dBc ≤ 160 ≤ 160 ≤ 160 ≤ 160
Intégrabilité / L'utilisation de l'équipement V-0 V-0 V-0 V-0
Composition du matériau / / PTFE, tissu en fibre de verre, nano-céramique
F4BTM associé à une feuille de cuivre ED, F4BTME associé à une feuille de cuivre RTF.



2. Construction de PCB polyvalent:

- PCB rigide à deux couches:
Ce PCB est un PCB rigide à deux couches, fournissant une base solide pour vos conceptions à haute fréquence.



- Une qualité de construction supérieure.
Doté de couches de cuivre de 35 μm sur les côtés supérieur et inférieur et d'un noyau F4BTM450 de 3,05 mm (120 mil), ce PCB offre une excellente conductivité électrique et une intégrité structurelle.



- Spécifications précises:
Les dimensions de la carte mesurent 63 mm x 63 mm avec une tolérance de +/- 0,15 mm, ce qui offre un espace suffisant pour votre circuit.permettant des conceptions complexes et compactes.



- Une finition de surface fiable:
Ce PCB RF comprend une épaisseur de revêtement de 20 μm pour une interconnexion fiable.



- Assurance de qualité rigoureuse:
Chaque PCB est soumis à un test électrique complet à 100% avant expédition, garantissant une fonctionnalité et des performances optimales.



Matériau du PCB: PTFE / tissu en fibre de verre / remplissage en nano-céramique
Désignation (F4BTM) F4BTM DK (10 GHz) DF (10 GHz)
Le numéro de série F4BTM298 2.98 ± 0.06 0.0018
Le numéro de série F4BTM300 3.0 ± 0.06 0.0018
Le numéro de série F4BTM320 3.2 ± 0.06 0.0020
Le numéro de série F4BTM350 3.5 ± 0.07 0.0025
Nombre de couches: PCB à une face, double face, PCB multicouche, PCB hybride
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique (ou épaisseur globale) 0Il y a aussi des couleurs, des couleurs, des couleurs.
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur, l'ENEPIG, etc.

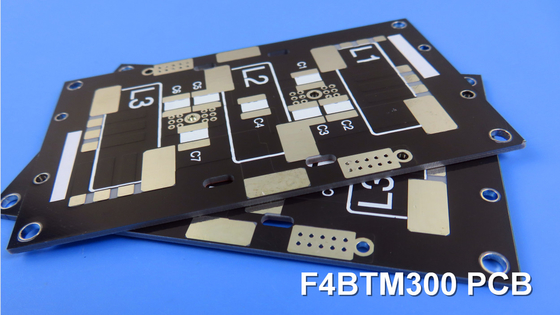

PCB F4BTM à double face de 3,2 mm avec masque de soudure noir et or immersion 0



3. Large gamme d'applications:
Le PCB F4BTM est adapté à diverses applications, notamment:

- Équipement aérospatial, spatial et de cabine
- Systèmes à micro-ondes et RF
- Radar et systèmes de radar militaires
- Réseaux d'alimentation
- Antennes sensibles à la phase et antennes à série de phases
- Les communications par satellite



4. Disponibilité mondiale et normes de qualité:
Le PCB F4BTM est disponible dans le monde entier, vous permettant d'accéder à cette technologie avancée quel que soit votre emplacement.assurer une fabrication de haute qualité et des performances constantes.



Débloquez le potentiel des circuits haute fréquence avec le PCB F4BTM.et une flexibilité de conception inégalée pour vos projets électroniques de pointe.
