Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Pour les appareils à commande numérique, le numéro d'immatriculation est le numéro d'immatriculation | Taille des PCB: | 32 mm x 42 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Nombre de couches: | 6-Layer | Épaisseur du PCB: | 1,6 mm |
| Mettre en évidence: | 4mil RO4350B PCB,20mil de PCB RO4003C,PCB fini en or par immersion |
||

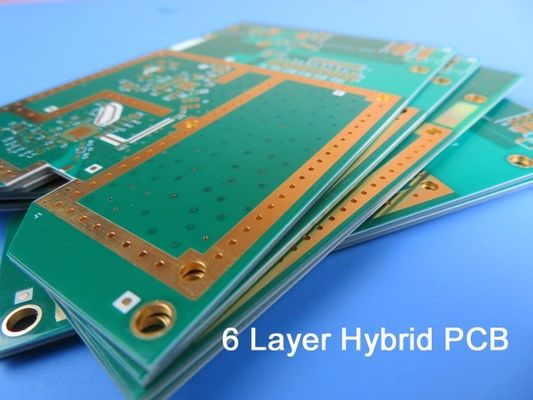

Nous vous présentons notre PCB hybride, une carte de circuit imprimé révolutionnaire qui combine plusieurs matériaux pour débloquer des performances et une flexibilité inégalées.En intégrant divers matériaux de substrat dans une seule planche, le PCB hybride vous permet d'exploiter les propriétés uniques de chaque matériau, vous permettant de repousser les limites de vos applications.Examinons les caractéristiques remarquables et les spécifications qui font de ce PCB hybride le choix idéal pour votre prochain projet..
Caractéristiques puissantes pour des performances optimales:
Ce PCB hybride est disponible en deux variantes: le RO4003C et le RO4350B, tous deux conçus pour fournir des résultats exceptionnels dans une variété d'applications exigeantes.Voici un aperçu des caractéristiques remarquables de chaque variante:
RO4003C:
- Constante diélectrique Dk de 3,38 +/-.05
- Facteur de dissipation de 0,0027 à 10 GHz
- coefficient thermique de Dk de 40 ppm/°K
- Coefficient de dilatation thermique par rapport au cuivre: x y z - 11 ppm/K, 14 ppm/K, 46 ppm/K
- Température de décomposition (Td) de 425 °C TGA
- Conductivité thermique de 0,71 W/mk
- Tg > 280°C TMA
| Les biens immobiliers | Pour les produits de base | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.38 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.55 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | + 40 | Z | en ppm/°C | - 50 ans.°Cà 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 1.7 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 4.2 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Le montant de l'aide 100 ((14.5) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 276 Le nombre de personnes |
MPa Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt3 | X, Y | mm/m (mil/pouce) |
après etch+E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 11 14 46 |
X Y Z |
en ppm/°C | - 55 ans°Cjusqu'à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °CTMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 425 | °CTGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.71 | Le nombre d'heuresoLe K. | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.79 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 1.05 (6.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | N/A | Les produits de base | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
RO4350B:
- Constante diélectrique Dk de 3,48 +/-.05
- Facteur de dissipation de 0,0037 à 10 GHz
- coefficient thermique de Dk de 50 ppm/°K
- Coefficient de dilatation thermique par rapport au cuivre: x y z - 10 ppm/K, 12 ppm/K, 32 ppm/K
- Température de décomposition (Td) de 390 °C TGA
- Conductivité thermique de 0,69 W/mk
- Tg > 280°C TMA
| RO4350B Valeur typique | |||||
| Les biens immobiliers | RO4350B | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.48 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.66 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0037 0.0031 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | + 50 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 1.2 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 5.7 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Le montant de l'aide est fixé à: Les États membres |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 255 (37) |
MPa Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt5 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 10 12 32 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 390 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.69 | Le numéro de série | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.86 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 0.88 (5.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | (3) V-0 | Les produits de base | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Optimisation du stockage des PCB:
Ce PCB hybride est doté d'une construction rigide en 6 couches, méticuleusement conçue pour maximiser les performances et la fiabilité.et couches préfabriquées RO4450FCette combinaison soigneusement conçue assure une transmission efficace du signal et une excellente gestion thermique, même dans des conditions difficiles.
Détails de construction précis:
Avec ce PCB hybride, la précision est primordiale.
- Dimensions du panneau: 32 mm x 42 mm, assurant la compatibilité avec diverses applications
- Trace minimale/Espace: 6/6 mils, permettant une conception complexe des circuits
- Taille minimale du trou: 0,4 mm, facilitant l'intégration des composants
- épaisseur de la planche finie: 1,6 mm, équilibre entre compacité et durabilité
- Poids de Cu fini: 1 oz (1,4 ml) de couches extérieures, assurant une conductivité optimale
- par épaisseur de revêtement: 20 μm, garantissant des connexions électriques fiables
- Finition de surface: or immersion, offrant une résistance supérieure à la corrosion et une soudabilité
Non, pour une apparence élégante et minimaliste
Non, maintenir une esthétique propre et professionnelle
- Masque de soudure supérieur: vert, pour une protection accrue et une distinction visuelle
- Masque de soudage inférieur: non, assurant une conception rationalisée
- Test électrique à 100%: chaque carte est soumise à des tests rigoureux pour assurer une fonctionnalité sans faille avant expédition.
Qualité et normes sans compromis:
Ce PCB hybride est conforme à la norme de qualité IPC-Classe 2, garantissant une qualité et une fiabilité exceptionnelles.vous permettant d'obtenir des résultats exceptionnels dans vos applications.
Des possibilités infinies, disponibles dans le monde entier:
La polyvalence de notre PCB hybride en fait un choix idéal pour un large éventail d'applications, notamment:
- Antennes et amplificateurs de puissance des stations de base cellulaires
- Étiquettes d'identification RF
- Radars et capteurs automobiles
- LNB est pour les satellites de diffusion directe
Que vous conceviez des systèmes de communication sans fil de nouvelle génération ou des appareils électroniques automobiles avancés, le PCB hybride vous permet de réaliser votre vision,débloquer de nouvelles possibilités d'innovation.
Utiliser la puissance de la technologie des PCB hybrides:
Découvrez l'avenir de la conception électronique avec le PCB hybride, avec sa combinaison inégalée de matériaux, ses performances exceptionnelles et son savoir-faire méticuleux,notre PCB hybride est la solution ultime pour vos besoins en circuits.
