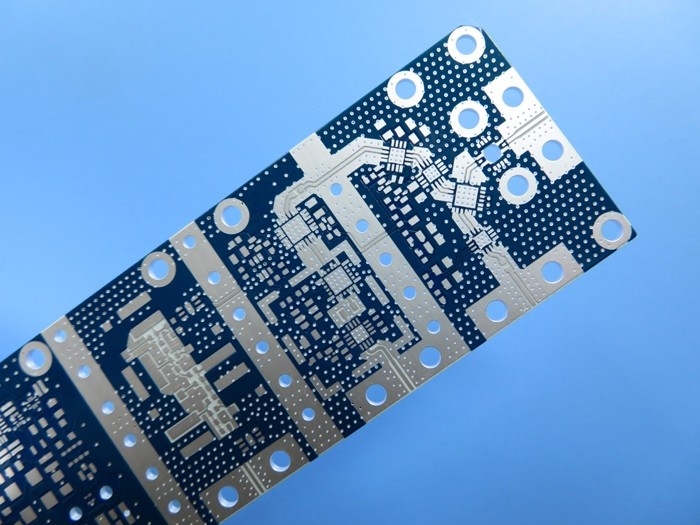

Nous vous présentons notre PCB hybride de pointe, méticuleusement fabriqué avec une combinaison de Rogers RO3003 et Shengyi S1000-2M (UL ANSI: FR-4.0) matériaux.Ce PCB est conçu pour exceller dans les applications commerciales de micro-ondes et RF, offrant des performances et une fiabilité exceptionnelles dans divers secteurs, y compris le radar automobile, les systèmes d'assistance au conducteur avancés (ADAS), l'infrastructure sans fil 5G et plus encore.
RO3003 Caractéristiques:
Les stratifiés à haute fréquence RO3003 de Rogers offrent une stabilité remarquable de la constante diélectrique (Dk) sur une large gamme de températures et de fréquences,éliminant le changement d'étape typique de Dk à température ambiante observé dans les matériaux en verre PTFELes principales caractéristiques sont les suivantes:
- Constante diélectrique stable: avec un Dk de 3,00 +/-.04, RO3003 assure une transmission du signal cohérente et fiable.
- Facteur de dissipation faible: le facteur de dissipation de 0,0010 à 10 GHz minimise la perte de signal, ce qui se traduit par une excellente performance.
- Faible CTE: RO3003 présente de faibles coefficients de dilatation thermique (CTE) sur les axes X, Y et Z, mesurant respectivement 17, 16 et 25 ppm/°C.
Cela garantit d'excellentes propriétés mécaniques et une fiabilité dans les constructions de planches à rayures, multicouches et hybrides.
| Les biens immobiliers |
RO3003 |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
3.0 ± 0.04 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
3 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.001 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 3 |
Z |
en ppm/°C |
10 GHz -50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.06
0.07 |
X
Y |
mm/m |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume |
107 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
107 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
930
823 |
X
Y |
MPa |
23°C |
Pour l'aéronef |
| Absorption de l'humidité |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
0.9 |
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.5 |
|
R/M/K |
50°C |
Pour l'utilisation dans les machines à coudre |
Coefficient de dilatation thermique
(-55 à 288°C) |
17
16
25
|
X
Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Densité |
2.1 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
12.7 |
|
Je vous en prie. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
S1000-2M Caractéristiques:
Le matériau S1000-2M (UL ANSI: FR-4.0) de Shengyi offre des propriétés de circuit de verre époxy à haute Tg avec des performances et une fabrication exceptionnelles.
- Haute fiabilité thermique: avec un Tg supérieur à 180°C, le S1000-2M peut résister à des températures élevées et à des changements de température rapides sans compromettre les performances.
- Faible CTE (axe Z): le matériau présente un faible coefficient de dilatation thermique (CTE) de 41 ppm/°C avant Tg, ce qui améliore la stabilité dimensionnelle et la fiabilité.
- Excellentes performances électriques: le S1000-2M présente une permissivité de 4,6 à 1 GHz, ce qui le rend adapté aux applications de PCB multicouches.
Construction et spécifications des PCB:

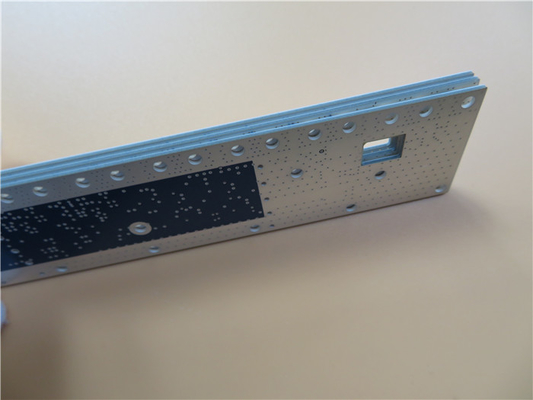

Ce PCB hybride est doté d'une construction rigide en 8 couches, soigneusement conçue pour répondre aux exigences les plus exigeantes.
- Dimensions des cartes: les dimensions des PCB sont maintenues avec précision à 92,5 mm x 130,05 mm (2PCS) avec une tolérance de +/- 0,15 mm.
- Trace/Espace et taille de trou: la trace/espace minimale est de 4/5 mils, permettant un routage fin.
- Configuration de l'empilement: L'empilement est constitué de couches de cuivre, de noyau Rogers 3003, de couches pré-préparées et de couches Shengyi S1000-2M FR-4, offrant des performances et une fiabilité optimales.
- Épaisseur du panneau fini et poids en cuivre: l'épaisseur du panneau fini est de 1,3 mm, ce qui assure sa durabilité.tandis que les couches extérieures ont un poids de cuivre de 1 oz (1.4 mil), permettant une conductivité efficace.
- Le revêtement de surface et le revêtement de surface: l'épaisseur du revêtement de surface est de 20 μm, ce qui assure une interconnectivité fiable.fournissant une excellente soudabilité et une résistance à la corrosion.
- Silkscreen et masque de soudure: les silkscreen supérieur et inférieur sont en blanc, ce qui améliore la visibilité des composants.La sérigraphie n'est pas appliquée sur les tampons de soudure pour éviter les interférences.
- Test électrique et contrôle d'impédance: chaque PCB est soumis à un test électrique complet à 100% pour garantir une fonctionnalité optimale.La couche supérieure est dotée d'une piste de 7 millimètres avec une impédance de 50 ohms., tandis que la piste/écart de 9,5 mil/10 mil atteint une impédance différentielle de 100 ohms.
Qualité, art et disponibilité:
Ce circuit imprimé haute fréquence est conforme aux normes de qualité IPC-Classe 2, garantissant une fiabilité et des performances constantes.permettant une intégration transparente dans votre flux de travail de conceptionNotre produit est facilement disponible dans le monde entier, offrant un accès facile aux concepteurs et aux fabricants à la recherche de solutions PCB de premier ordre.
Applications typiques:
Notre PCB hybride avec des matériaux RO3003 et S1000-2M est idéal pour un large éventail d'applications, notamment:

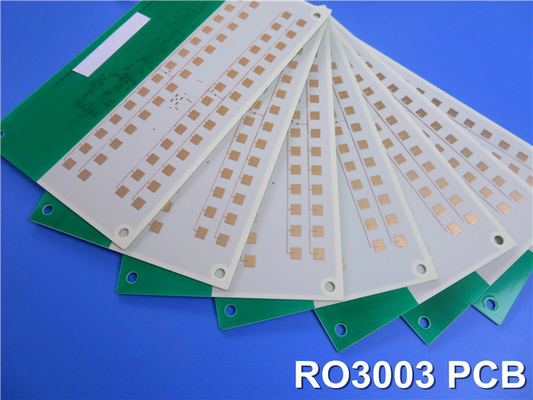

- Antennes à patch pour les communications sans fil
- Systèmes de radar automobile
- Satellites de diffusion directe
- Systèmes de télécommunications cellulaires, y compris les amplificateurs de puissance et les antennes
- Lien de données sur les câbles
Débloquez le plein potentiel de vos applications haute fréquence avec notre solution PCB avancée.et la fabrication en choisissant notre PCB hybride avec des matériaux RO3003 et S1000-2MIl est temps d'élever vos conceptions à de nouveaux sommets.
