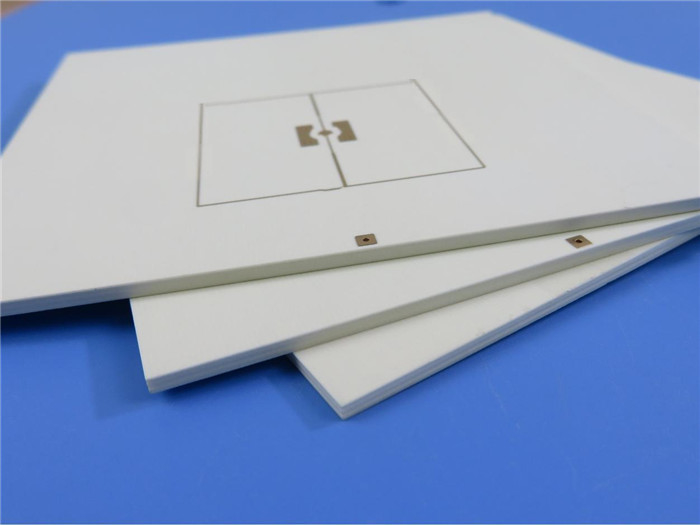

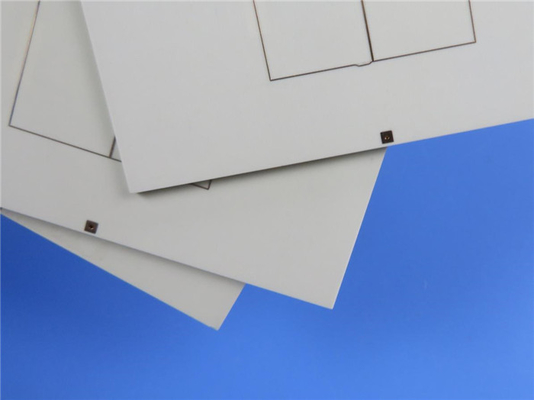

PCB hybride multicouche basé sur les substrats RO4003C et S1000-2

Présentant notre PCB hybride exceptionnel, combinant les caractéristiques avancées des matériaux Rogers RO4003C et Shengyi S1000-2.faible perte, et rentabilité, ce qui en fait un choix idéal pour un large éventail d'applications, y compris les antennes radio numériques point à point, les antennes de stations de base cellulaires, les systèmes radar automobiles,et bien plus encore.

RO4003C Caractéristiques:

Les stratifiés RO4003C de Rogers sont des matériaux hydrocarbures/céramiques renforcés de verre tissé spécialisés conçus pour offrir des performances électriques et une fabrication exceptionnelles.

- Contrôle strict de la constante diélectrique: RO4003C assure un contrôle précis de la constante diélectrique (Dk) avec une valeur de 3,38 +/- 0.05, assurant une transmission fiable du signal.

- Tangente de faible perte: avec un facteur de dissipation de 0,0027 à 10 GHz, RO4003C minimise la perte de signal et présente d'excellentes performances à haute fréquence.

- CTE bas sur l'axe Z: RO4003C présente un faible coefficient de dilatation thermique (CTE) de 46 ppm/°C sur l'axe Z, assurant une stabilité dimensionnelle et une fiabilité exceptionnelles.

S1000-2 Caractéristiques:

Les matériaux S1000-2 de Shengyi sont des stratifiés FR-4 compatibles sans plomb, connus pour leur haute résistance thermique, leur faible CTE et leur excellente fiabilité à travers le trou.

- Résistance thermique élevée et Tg: le S1000-2 possède une température de transition en verre élevée (Tg) de 170°C (DSC), ce qui le rend adapté aux applications à température de fonctionnement élevée.Il présente également un excellent blocage UV et une compatibilité AOI.

- Faible CTE de l'axe Z: avec une faible CTE de 45 ppm/°C avant Tg, S1000-2 offre une stabilité dimensionnelle exceptionnelle, assurant des performances fiables dans diverses conditions.

- Propriétés mécaniques et électriques exceptionnelles: S1000-2 offre d'excellentes performances anti-CAF (filament anodique conducteur), une faible absorption d'eau de 0,1% et une fiabilité fiable du trou.

Construction de PCB hybrides:

Ce PCB hybride combine les avantages des matériaux RO4003C et S1000-2 pour répondre à des exigences spécifiques.est utilisé stratégiquement dans des zones critiques telles que les lignes de transmission RF et les voies de signal sensiblesS1000-2, un matériau FR-4 rentable et polyvalent, est utilisé dans d'autres domaines du PCB où les performances à haute fréquence ne sont pas aussi cruciales, telles que la distribution d'énergie et le support mécanique.Cette conception hybride réalise un équilibre entre performance et rentabilité.

Construction et spécifications des PCB:

Ce PCB hybride est doté d'une construction rigide en 6 couches, méticuleusement conçue pour répondre aux exigences les plus exigeantes.

- Dimensions des cartes: les dimensions des PCB sont maintenues avec précision à 82,5 mm x 66 mm (1 PCS) avec une tolérance de +/- 0,15 mm.

- Trace/Espace et taille de trou: la trace/espace minimale est de 4/6 mils, permettant un routage fin.

- Configuration de l'empilement: l'empilement est constitué de couches de cuivre, de noyaux RO4003C et S1000-2, et de couches pré-préglées, offrant des performances et une fiabilité optimales.

- Épaisseur du panneau fini et poids en cuivre: l'épaisseur du panneau fini est de 1,1 mm, ce qui assure sa durabilité.

- Le revêtement de surface et le revêtement de surface: l'épaisseur du revêtement de surface est de 20 μm, ce qui assure une interconnectivité fiable.fournissant une excellente soudabilité et une résistance à la corrosion.

- Silkscreen et masque de soudure: le silkscreen supérieur est en blanc, améliorant la visibilité du composant. Le silkscreen inférieur n'est pas appliqué. Les masques de soudure supérieur et inférieur sont en vert mat,offrant une protection fiable.

- Épreuves électriques et normes de qualité: chaque PCB est soumis à un test électrique complet à 100% pour garantir une fonctionnalité optimale.assurer la fiabilité et les performances constantes.

Les illustrations, la disponibilité et les applications

Ce PCB hybride avec des matériaux RO4003C et S1000-2 est compatible avec les illustrations Gerber RS-274-X, assurant une intégration transparente dans votre flux de travail de conception.fournir une facilité d'accès aux concepteurs et aux fabricants à la recherche de solutions de PCB de premier ordre.

Débloquez le plein potentiel de vos applications haute fréquence avec notre PCB hybride avancé.et rentabilité en choisissant notre solution hybrideÉlevez vos conceptions à de nouveaux sommets et profitez des avantages des matériaux RO4003C et S1000-2.
