Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | RO3210 et RO3003 | Nombre de couches: | à 3 couches |
|---|---|---|---|
| Taille des PCB: | 62.8 mm x 62,8 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 3 mm |
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Étain d'immersion |
| Mettre en évidence: | RO3210 PCB hybrides,PCB hybrides de 3 mm,RO3003 PCB hybrides |
||

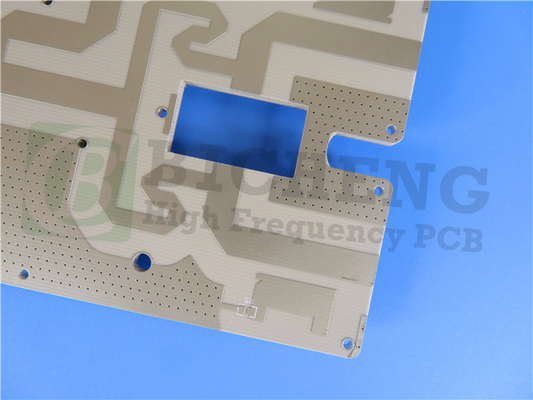

Présentation de notre carte de circuit imprimé hybride (PCB), conçue pour des applications à haute fréquence avec des performances et une fiabilité inégalées.Ce PCB avancé combine les matériaux Rogers RO3210 et RO3003, offrant un mélange unique de stabilité mécanique et d'excellentes caractéristiques électriques, ce qui le rend idéal pour un large éventail d'applications exigeantes.
Principales caractéristiques
RO3210 Matériau
- Constante diélectrique (Dk): 10,2 ± 0.5
- Facteur de dissipation: 0,0027 à 10 GHz
- Stabilité thermique:
- Coefficient de dilatation thermique (CTE):
- les axes X et Y: 13 ppm/°C
- Axe Z: 34 ppm/°C
- Température de décomposition (Td): 500 °C
- Conductivité thermique: 0,81 W/mK
- Indice de flammabilité: V0 (norme UL 94)
| RO3210 Valeur typique | |||||
| Les biens immobiliers | Rubrique 3210 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 10.2 ± 0.5 | Z | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 10.8 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0027 | Z | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 459 | Z | en ppm/°C | 10 GHz de 0°C à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.8 | X, Y | mm/m | - Je ne sais pas. | Pour l'utilisation dans les machines à coudre |
| Résistance au volume | 103 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 103 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 579 517 |
M.D Le CMD |
KPSI | 23°C | Pour l'aéronef |
| Absorption de l'eau | Le taux de dépôt1 | - | % | D24/23 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique | 0.79 | j/g/k | Calculé | ||
| Conductivité thermique | 0.81 | R/M/K | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique (-55 à 288°C) |
13 34 |
X, Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °C | TGA | Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 3 | gm/cm3 | |||
| Résistance à la peau de cuivre | 11 | - Je ne sais pas. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
RO3003 Matériau
- Constante diélectrique (Dk): 3 ± 0,04 à 10 GHz/23°C
- Facteur de dissipation: 0,001 à 10 GHz/23°C
- Stabilité thermique:
- Td: > 500 °C
- Coefficient de dilatation thermique:
- Axe X: 17 ppm/°C
- Axe Y: 16 ppm/°C
- Axe Z: 25 ppm/°C
- Absorption de l'humidité: 0,04%
- Conductivité thermique: 0,5 W/mK
| RO3003 Valeur typique | |||||
| Les biens immobiliers | RO3003 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.0 ± 0.04 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 3 | Z | en ppm/°C | 10 GHz -50°Cà 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.06 0.07 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume | 107 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 107 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 930 823 |
X Y |
MPa | 23°C | Pour l'aéronef |
| Absorption de l'humidité | 0.04 | % | D48/50 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Température spécifique | 0.9 | j/g/k | Calculé | ||
| Conductivité thermique | 0.5 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
17 16 25 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °CTGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.1 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 12.7 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Spécifications du PCB
- Pièces: PCB rigide à trois couches
- Couche de cuivre 1: 35 μm
- Rogers RO3003 Corée: 1,524 mm (60 mil)
- RO4450F Bondply: 0,101 mm (4 mil)
- Rogers RO3210 Corée: 1,27 mm (50 mil)
- Couche de cuivre 1: 35 μm
- Dimensions: 62,8 mm x 62,8 mm ± 0,15 mm
- Épaisseur de la planche finie: 3,0 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- Trace minimale / espace: 7/9 millilitres
- Taille minimale du trou: 0,4 mm
- épaisseur de revêtement: 20 μm
- Finition de surface: étain à immersion
- Test électrique: test électrique à 100% avant expédition
Domaines d'application
Ce PCB hybride est adapté à diverses applications hautes performances, notamment:
- Technologies automobiles: systèmes d'évitement des collisions et antennes de positionnement global par satellite
- Télécommunications: systèmes sans fil, antennes à microstrip et satellites de diffusion directe
- Surveillance à distance: liaison de données sur les câbles et les lecteurs de compteurs à distance
- Solutions d'infrastructure: sous-systèmes d'alimentation électrique, LMDS, haut débit sans fil et infrastructures de stations de base
Assurance qualité
Fabriqué selon les normes IPC-Classe 2, ce PCB garantit une fiabilité et des performances élevées.
Disponibilité mondiale
Notre PCB hybride est disponible pour l'expédition dans le monde entier, vous permettant de tirer parti de la technologie de pointe dans vos projets, peu importe votre emplacement.
