PCB hybrides à 6 couches équipés d'impédance de matériau RO4003C et FR4 contrôlée

PCB hybrides à 6 couches équipés d'impédance de matériau RO4003C et FR4 contrôlée

Nombre De Pièces: 1 PCS
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
RO4003C et FR-4
Nombre de couches:
6-Layer
Taille des PCB:
83.50 mm x 66 mm = 1 PCS, +/- 0,15 mm
Épaisseur de PCB:
1.1mm
Poids en cuivre:
1 oz (1,4 ml) de couches intérieures/extérieures
Finition de surface:
Or par immersion
Mettre en évidence:

RO4003C PCB hybrides

,

PCB hybrides de matériau FR4

,

PCB hybrides contrôlés par impédance

Description du produit

Nous sommes ravis d'annoncer notre nouvelle carte de circuit imprimé à 6 couches conçue avec des matériaux Rogers RO4003C.Ce PCB innovant combine des performances électriques exceptionnelles avec une fabrication facile, ce qui en fait une solution idéale pour les applications à haute fréquence.


Principales caractéristiques

Matériau RO4003C

- constante diélectrique (Dk): 3,38 ± 0,05 à 10 GHz
- Facteur de dissipation: 0,0027 à 10 GHz
- Conductivité thermique: 0,71 W/m/°K
- Coefficient thermique de la constante diélectrique: +40 ppm/°C (plage de fonctionnement: -50°C à 150°C)
- CTE correspond à du cuivre:
- axe X: 11 ppm/°C
- Axe Y: 14 ppm/°C
- CTE de l'axe Z: 46 ppm/°C
- Température de transition du verre (Tg): > 280 °C
- Absorption de l'humidité: 0,06%
- Non bromé



RO4003C Valeur typique
Les biens immobiliers Pour les produits de l'industrie Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 3.38 ± 0.05 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique 3.55 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation 0.0027
0.0021
Z   10 GHz ou 23°C
2.5 GHz ou 23°C
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε + 40 Z en ppm/°C -50°C à 150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume 1.7 x 1010   MΩ.cm - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface 4.2 x 109   - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique 31.2 ((780) Z Kv/mm ((v/mil) 0.51 mm ((0.020 ") IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 économie Pour l'aéronef
Résistance à la traction Le montant de l'aide
100 ((14.5)
X
Y
MPa (ksi) NT1 économie Pour l'aéronef
Résistance à la flexion 276
Le nombre de personnes
  MPa
Je ne sais pas.
  IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle Le taux de dépôt3 X, Y mm/m
(mil/pouce)
après extraction + E2/150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
Coefficient de dilatation thermique 11
14
46
X
Y
Z
en ppm/°C -55°C à 288°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg > 280   °C TMA Une IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td 425   °C TGA   Pour l'utilisation dans les machines à coudre
Conductivité thermique 0.71   Le numéro de série 80°C Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité 0.06   % 48 heures d'immersion 0,060 "
échantillon Température 50°C
Pour l'utilisation dans les machines de traitement de l'air
Densité 1.79   gm/cm3 23°C Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre 1.05
(6.0)
  N/mm
- Je ne sais pas.
après la soudure flottant 1 oz.
Folie de CED
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité N/A       Les produits
Compatible avec les procédés sans plomb - Oui, oui.



S1000-2M Caractéristiques

- CTE améliorée de l'axe Z pour une meilleure fiabilité du trou
- Excellente capacité de traitement mécanique et résistance thermique
- Compatibilité sans plomb
- Tg: 180°C (DSC)
- Blocage des rayons UV et compatibilité AOI
- Haute résistance à la chaleur avec une performance anti-CAF supérieure
- Faible absorption de l'eau


Spécifications du PCB

- La mise en place de la couche:
- Couche de cuivre 1: 35 μm
- Le noyau RO4003C: 0,305 mm (12 mil)
- Couche de cuivre 2: 35 μm
- Prépreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Couche de cuivre 3: 35 μm
- FR-4 (Tg 170): 0,076 à 0,203 mm (3 mil)
- Couche de cuivre 4: 35 μm
- Prépreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Couche de cuivre 5: 35 μm
- Le noyau RO4003C: 0,305 mm (12 mil)
- Couche de cuivre 6: 35 μm



- Dimensions: 83,50 mm x 66 mm ± 0,15 mm
- épaisseur de la planche finie: 1,1 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches intérieure et extérieure
- Trace minimale: 4/4 millilitres
- Taille minimale du trou: 0,2 mm
- épaisseur de revêtement: 20 μm
- Finition de surface: or immersion
- Couleur du masque de soudure: vert mat (en haut et en bas)
- Couleur écran de soie: blanc (seulement en haut)
- Contrôle de l'impédance: 50 ohms sur 4 mil / 4 mil traces/gaps (couche supérieure)
- Via Configuration: 0,2 mm via rempli et plaqué
- Test électrique: 100% avant expédition

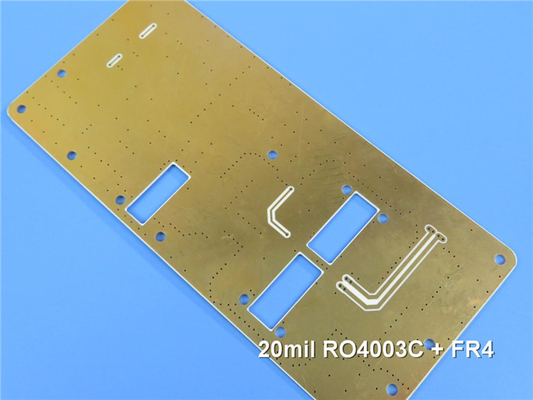

PCB hybrides à 6 couches équipés d'impédance de matériau RO4003C et FR4 contrôlée 0



Applications typiques

Ce PCB est idéal pour une variété d'applications avancées, notamment:



- Antennes à large bande des compagnies aériennes commerciales
- Circuits à micro-bandes et à bandes
- Applications d'ondes millimétriques
- Systèmes radar
- Systèmes de guidage
- Antennes radio numériques point à point


Assurance qualité

Fabriqué selon les normes IPC-Classe 2, notre PCB garantit une fiabilité et des performances élevées.


Disponibilité mondiale

Nos circuits imprimés haute performance sont disponibles pour l'expédition dans le monde entier, fournissant des solutions de pointe où que vous soyez.



PCB hybrides à 6 couches équipés d'impédance de matériau RO4003C et FR4 contrôlée 1
