Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Rogers F4BTMS1000 | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | La taille de l'échantillon doit être la même que celle de l'échantillon. | Épaisseur de PCB: | 2 mm |
| Poids du cuivre: | couches extérieures de 2 oz (2,8 ml) | Finition de surface: | Or par immersion |
| Mettre en évidence: | CARTE PCB 2oz,Carte PCB d'or d'immersion,PCB de circuit de 2 mm |
||
Le PCB F4BTMS représente la dernière avancée en matière de matériaux hautes performances, s'appuyant sur les bases de la série F4BTM.Ce matériau amélioré intègre une quantité significative de céramique et utilise des matériaux ultra-mincesIl est conçu pour des applications de haute fiabilité, en particulier dans l'aérospatiale.la série F4BTMS est capable de remplacer des produits étrangers similaires avec des propriétés supérieures.
La formulation innovante minimise les pertes diélectriques et améliore la stabilité dimensionnelle en réduisant l'effet de la fibre de verre lors de la propagation des ondes électromagnétiques.Cette avancée permet une utilisation de fréquence plus élevée, une résistance électrique accrue et une meilleure conductivité thermique.La série F4BTMS se caractérise également par un excellent faible coefficient de dilatation thermique et des caractéristiques de température diélectrique stables, ce qui en fait un choix idéal pour les environnements exigeants.
Principales caractéristiques
La série F4BTMS possède une tolérance constante diélectrique minimale et une consistance exceptionnelle de lot à lot.d'une puissance de sortie de l'électricité supérieure ou égale à 300 W, ce qui est essentiel pour les applications sensibles à la phase.
Avec un coefficient de température supérieur de la constante diélectrique et de la perte, le matériau maintient la stabilité de fréquence et de phase dans une plage de température de -55°C à 150°C.Son excellente résistance aux rayonnements assure que les propriétés diélectriques et physiques demeurent stables même après exposition aux rayonnements.
En outre, la série F4BTMS présente de faibles performances de dégazage, répondant aux exigences strictes de dégazage sous vide pour les applications aérospatiales.Les coefficients de dilatation thermique minimaux dans le XLa conductivité thermique améliorée le rend approprié pour des applications de haute puissance,sa faible absorption d'eau améliore encore sa fiabilité.
| Matériau du PCB: | PTFE, fibres de verre ultra fines et ultra fines, céramique. | ||
| Désignation (F4BTMS) | Le F4BTMS | DK (10 GHz) | DF (10 GHz) |
| Le numéro de série F4BTMS220 | 2.2 ± 0.02 | 0.0009 | |
| Les États membres doivent fournir aux autorités compétentes les informations suivantes: | 2.33 ± 0.03 | 0.0010 | |
| Le numéro d'immatriculation du véhicule | 2.55 ± 0.04 | 0.0012 | |
| Le numéro d'immatriculation du véhicule est le numéro de référence de l'autorité compétente. | 2.65 ± 0.04 | 0.0012 | |
| Les États membres doivent fournir aux autorités compétentes les informations suivantes: | 2.94 ± 0.04 | 0.0012 | |
| Le numéro de série de la commande | 3.0 ± 0.04 | 0.0013 | |
| Le numéro de série F4BTMS350 | 3.5 ± 0.05 | 0.0016 | |
| Le numéro d'immatriculation du véhicule | 40,3 ± 0.09 | 0.0015 | |
| Le numéro de série F4BTMS450 | 4.5 ± 0.09 | 0.0015 | |
| Les États membres doivent fournir aux autorités compétentes les informations suivantes: | 6.15 ± 0.12 | 0.0020 | |
| Le numéro de série F4BTMS1000 | 10.2 ± 0.2 | 0.0020 | |
| Nombre de couches: | PCB à une face, double face, PCB multicouche, PCB hybride | ||
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
| Épaisseur diélectrique | 0.09 mm (3,5 mil), 0,127 mm (5 mil), 0,254 mm ((10 mil),0Il s'agit d'un produit qui est fabriqué à partir d'un matériau d'une taille inférieure à 50 mm.6 mm (environ 160 mm), 5,08 mm ((200 mil), 6,35 mm ((250 mil) | ||
| Taille des PCB: | ≤ 400 mm x 500 mm | ||
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. | ||
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur, l'ENEPIG, etc. | ||
Numéros de modèle
La série F4BTMS comprend plusieurs numéros de modèle, chacun offrant des constantes diélectriques différentes:
- F4BTMS220 (Dk 2.2)
- F4BTMS233 (Dk 2.33)
- F4BTMS255 (Dk 2,55)
- F4BTMS265 (Dk 2,65)
- F4BTMS294 (Dk 2.94) - Pour les appareils électroniques
- F4BTMS300 (Dk 3.0) - Pour les appareils électriques
- F4BTMS350 (Dk 3.5)
- F4BTMS430 (Dk 4.3)
- F4BTMS450 (Dk 4,5) - Pour les appareils électroniques
- F4BTMS615 (Dk 6,15)
- F4BTMS1000 (Dk 10.2)
Les spécifications

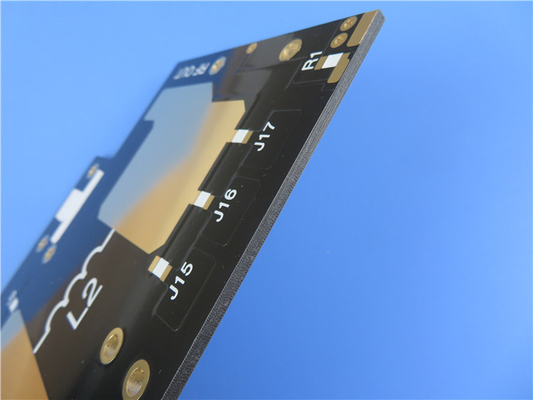

L'empilement de PCB se compose d'une conception rigide à 2 couches, avec une couche de cuivre 1 de 35 μm, un noyau Rogers F4BTMS1000 de 2,0 mm et une couche de cuivre 2 également à 35 μm.
Les dimensions du panneau sont de 57 mm x 57 mm, avec une tolérance de +/- 0,15 mm. La trace minimale/espace est fixée à 6/8 mils, tandis que la taille minimale du trou est de 0,4 mm.
Avec une épaisseur de panneau fini de 2,1 mm et un poids de cuivre fini de 2 oz (2,8 mil) pour les couches extérieures, la carte est conçue pour la durabilité.et la finition de la surface est en or immersion.
Il n'y a pas d'écran de soie ou de masque de soudure de chaque côté de la carte, et des fentes de profondeur contrôlée sont requises.
Normes et disponibilité
Le circuit imprimé F4BTMS est fourni selon des normes de haute qualité, avec le type d'artwork étant Gerber RS-274-X. Il adhère aux normes de qualité IPC-Classe-2, assurant sa fiabilité et ses performances.Ce produit est disponible dans le monde entier, ce qui le rend accessible à diverses applications.
Applications typiques
Le PCB F4BTMS est idéal pour un large éventail d'applications, notamment:
- équipements aérospatiaux et aéronautiques
- Installations spatiales et équipements de cabine
- Applications au micro-ondes et aux RF
- Systèmes radar, notamment dans le contexte militaire
- Réseaux d'alimentation pour la distribution de signaux
- Antennes sensibles à la phase et antennes à réseau phasé
- communications par satellite
Avec ses caractéristiques avancées et ses performances robustes, le PCB F4BTMS est un choix exceptionnel pour les applications électroniques à haute fréquence et à haute fiabilité.
