| Matériel: | Le numéro d'immatriculation | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 45 mm x 62 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 1 millimètre |
| Poids du cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Étain d'immersion |
| Mettre en évidence: | Carte PCB de bidon d'immersion,PCB de 1 mm,PCB de masque de soudure vert |
||

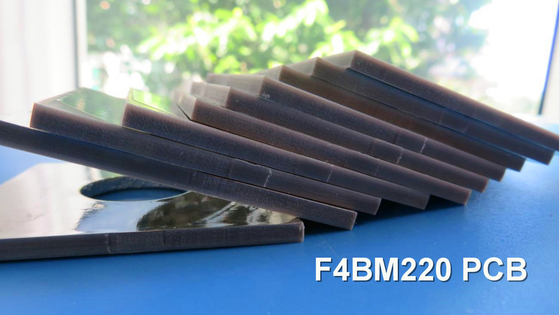

Les stratifiés F4BM220 de Wangling représentent une avancée dans la technologie des PCB, fabriqués avec un mélange méticuleux de tissu en fibre de verre, de résine de polytétrafluoroéthylène,et films de polytétrafluoroéthylèneAvec une résistance d'isolation améliorée et une perte diélectrique réduite, ce PCB surpasse son prédécesseur, le F4B220,et constitue une alternative compétitive aux produits étrangers sur le marché.
Principales caractéristiques:
Constante diélectrique (Dk): 2,2 à 10 GHz
Facteur de dissipation: 0,001 à 10 GHz
Coefficient d'expansion thermique (CTE): axe x 25 ppm/°C, axe y 34 ppm/°C, axe z 240 ppm/°C (-55°C à 288°C)
Faible coefficient thermique de Dk: -142 ppm/°C (-55°C à 150°C)
Absorption de l'humidité: ≤ 0,08%
L'équipement doit être équipé d'un dispositif de détection de la flambée.
| Capacité des PCB (F4BM) | |||
| Matériau du PCB: | Laminaux de tissu en fibre de verre PTFE enduits de cuivre | ||
| Désignation (F4BM) | F4BM | DK (10 GHz) | DF (10 GHz) |
| Le numéro F4BM217 | 2.17 ± 0.04 | 0.0010 | |
| Le numéro d'immatriculation | 2.20 ± 0.04 | 0.0010 | |
| Le numéro de série F4BM233 | 2.33 ± 0.04 | 0.0011 | |
| Le numéro de série F4BM245 | 2.45 ± 0.05 | 0.0012 | |
| Le numéro de série F4BM255 | 2.55 ± 0.05 | 0.0013 | |
| F4BM265 | 2.65 ± 0.05 | 0.0013 | |
| Le F4BM275 | 2.75 ± 0.05 | 0.0015 | |
| Le numéro de série F4BM294 | 2.94 ± 0.06 | 0.0016 | |
| F4BM300 | 3.00 ± 0.06 | 0.0017 | |
| Nombre de couches: | PCB à une face, double face, PCB multicouche, PCB hybride | ||
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
| Épaisseur diélectrique (ou épaisseur globale) | 0Pour le calcul de l'échantillonnage, le détecteur doit être situé à l'intérieur de l'échantillon. | ||
| Taille des PCB: | ≤ 400 mm x 500 mm | ||
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. | ||
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur, l'ENEPIG, etc. | ||
Cette pile de circuits imprimés est constituée de deux couches de cuivre d'une épaisseur de 35 μm chacune, séparées par un noyau F4BM220 de 1,00 mm. Les dimensions de la carte sont précisément fixées à 45 mm x 62 mm avec une tolérance de ±0,15 mm,adapté à diverses applications compactesLes exigences minimales en matière de traces/d'espacement sont de 4/7 mils, avec une taille minimale de trou de 0,3 mm, facilitant les conceptions de circuits complexes.
Une épaisseur de planche finie de 1,1 mm, un poids de cuivre de 1 oz (1,4 mil) sur les couches externes et une épaisseur de 20 μm via revêtement contribuent à la construction robuste de ce PCB.La finition de surface est obtenue avec de l'étain d'immersionAvant l'expédition, chaque PCB est soumis à un test électrique à 100% pour assurer la qualité et la fiabilité.
Livré au format Gerber RS-274-X et respectant les normes de qualité IPC-Class-2, le PCB rigide à deux couches F4BM220 est disponible dans le monde entier.
Applications typiques:
Systèmes à micro-ondes, RF et radar
Transformateurs de phase
Parties de puissance, couples et combinateurs
Réseaux d'aliments
Antennes sensibles à la phase, antennes à réseau phasé
Communication par satellite
Antennes de stations de base
