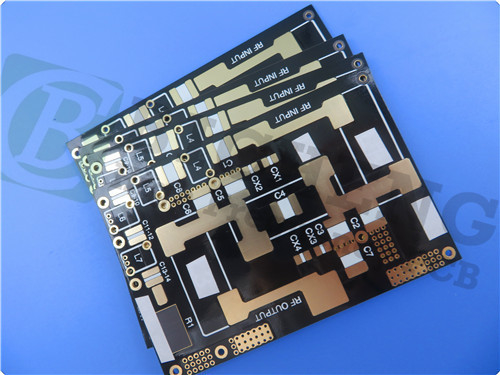

F4BM300 PCB 2 couche 1.524 mm immersion étain Finition Board

Dans le paysage en constante évolution de la fabrication électronique, la demande de circuits imprimés haute performance (PCB) n'a jamais été aussi grande.Les ingénieurs et les concepteurs ont besoin de matériaux qui répondent non seulement à des critères de performance stricts, mais qui offrent également une fiabilité et une polyvalence pour diverses applications.Le PCB F4BM300 de Wangling est un stratifié innovant qui établit une nouvelle norme dans l'industrie.démontrant pourquoi il est un choix essentiel pour les conceptions électroniques modernes.

Composition avancée du matériau

Le stratifié F4BM300 est méticuleusement fabriqué à partir d'une combinaison scientifiquement formulée de tissu en fibre de verre, de résine de polytétrafluoroéthylène (PTFE) et de film PTFE.Cette formule unique améliore les performances électriques par rapport à son prédécesseurLes principaux avantages sont une perte diélectrique moindre, une résistance à l'isolation accrue et une meilleure stabilité thermique.le F4BM300 offre un avantage concurrentiel en termes de qualité et de rentabilité.

Comparaison avec le F4BME300

Bien que le F4BM300 partage la même couche diélectrique que le F4BME300, les deux diffèrent par leurs combinaisons de feuilles de cuivre.le rendant adapté à des applications qui ne nécessitent pas de performances d'intermodulation passive (PIM)En revanche, le F4BME300 est associé à une feuille de cuivre à traitement inverse (RTF), qui offre d'excellentes performances PIM, un contrôle de ligne plus précis et une perte de conducteur réduite.Cette flexibilité permet aux ingénieurs de choisir le meilleur stratifié en fonction de leurs besoins spécifiques d'application.

Performance électrique

Le F4BM300 possède des caractéristiques électriques impressionnantes:
- constante diélectrique (Dk): 3,0 à 10 GHz, assurant une transmission efficace du signal.
- Facteur de dissipation: 0,0017 à 10 GHz, minimisant les pertes d'énergie.
- Coefficient thermique de Dk: -80 ppm/°C, assurant une stabilité dans les fluctuations de température.
- Absorption de l'humidité: ≤ 0,08%, assurant une fiabilité dans des environnements humides.
- Classification d'inflammabilité: UL-94 V0, répondant aux normes de sécurité les plus strictes.

Construction et dimensions

Ce PCB présente une conception rigide à deux couches, composée de:


- Couche de cuivre 1: 35 μm
- Le noyau du F4BM300: 1,524 mm
- Couche de cuivre 2: 35 μm

La planche finie a une épaisseur de 1,6 mm et respecte des tolérances dimensionnelles précises, dont les dimensions sont de 700 mm x 40 mm, avec une tolérance de +/- 0,15 mm,ce qui le rend adapté à des conceptions complexesLa trace minimale est de 5/5 millimètres et la taille minimale du trou est de 0,4 mm, ce qui permet un routage complexe.

Assurance qualité

La qualité est primordiale dans la fabrication de PCB, et le F4BM300 ne fait pas exception.s'assurer qu'il répond aux normes élevées attendues par nos clientsCe PCB est conforme aux normes IPC-Classe 2, ce qui garantit sa fiabilité dans un large éventail d'applications.

Applications polyvalentes

Le PCB F4BM300 est conçu pour une variété d'applications exigeantes, notamment:

- Systèmes micro-ondes, RF et radar: sa faible perte et sa grande stabilité le rendent idéal pour les applications à haute fréquence.


- Changements de phase et diviseurs de puissance: le contrôle diélectrique précis du stratifié est crucial pour une gestion efficace du signal.


- Réseaux d'alimentation et systèmes d'antennes: idéal pour les antennes phasées et sensibles aux phases, assurant des performances optimales.


- Communications par satellite: sa fiabilité dans des conditions extrêmes le rend adapté aux applications aérospatiales.


- Les antennes de la station de base: sa conception robuste permet de répondre à la demande croissante d'infrastructures de télécommunications.

Conclusion

Le PCB F4BM300 représente une avancée significative dans la technologie du stratifié, combinant des propriétés électriques supérieures à une stabilité dimensionnelle exceptionnelle.Sa polyvalence et sa fiabilité en font un excellent choix pour les ingénieurs et les concepteurs qui recherchent des solutions de haute performance dans diverses applicationsAlors que le paysage électronique continue d'évoluer, le F4BM300 se positionne comme un partenaire fiable pour l'innovation et le succès.

Pour plus d'informations sur le PCB F4BM300 et toute demande concernant ce PCB, veuillez contacter notre équipe commerciale.Nous nous engageons à vous fournir des produits de la plus haute qualité et un soutien pour vos besoins de projet électronique.
