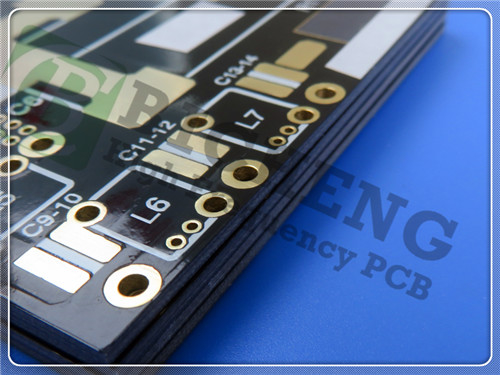

F4BTMS233 PCB à 2 couches 40mil 1,016 mm d'épaisseur

Présentation du PCB F4BTMS233, une solution de premier plan conçue pour des applications de haute fiabilité dans des environnements exigeants.le F4BTMS233 représente une avancée significative dans la formulation des matériaux et les processus de fabricationConçu avec une quantité substantielle de céramique et renforcé avec un tissu en fibre de verre ultra-mince et ultra-fin, ce PCB offre des performances améliorées et une large gamme de constantes diélectriques.ce qui en fait un choix idéal pour l'aérospatiale et d'autres applications critiques.

Composition avancée du matériau

Le F4BTMS233 utilise un mélange unique de nano-céramiques spéciales mélangées à de la résine de polytétrafluoroéthylène (PTFE),réduire de manière significative les effets négatifs de la fibre de verre sur la propagation des ondes électromagnétiquesCette formulation innovante réduit les pertes diélectriques tout en améliorant la stabilité dimensionnelle et en diminuant l'anisotropie X/Y/Z.Le résultat est un matériau qui non seulement améliore la résistance électrique, mais présente également une meilleure conductivité thermique et un faible coefficient de dilatation thermiqueEn outre, les caractéristiques de température diélectrique stable du matériau le rendent adapté à une large gamme de conditions de fonctionnement.

Principales caractéristiques

- Constante diélectrique (Dk): 2,33 à 10 GHz, fournissant des performances fiables dans les applications à haute fréquence.
- Facteur de dissipation: 0,0010 à 10 GHz et 0,0011 à 20 GHz, assurant une perte d'énergie minimale.
- Coefficient d'expansion thermique (CTE): axe X à 35 ppm/°C, axe Y à 40 ppm/°C et axe Z à 220 ppm/°C, valable de -55°C à 288°C.
- Faible coefficient thermique de Dk: -122 ppm/°C, maintenant une stabilité de -55°C à 150°C.
- Classification UL-94 V0: Assurer le respect des normes strictes en matière d'inflammabilité.
- Faible absorption d'humidité: seulement 0,02%, ce qui améliore la fiabilité dans divers environnements.

Détails de l'empilement et de la construction des PCB

Le PCB F4BTMS233 est doté d'une conception rigide à deux couches avec les spécifications suivantes:

- Couche de cuivre 1: 35 μm
- Le noyau du F4BTMS233: 1,016 mm (40 mil)
- Couche de cuivre 2: 35 μm

Les dimensions du panneau sont fixées à 40 mm x 108 mm (± 0,15 mm), avec une épaisseur de panneau fini de 1,1 mm. Un poids de cuivre fini de 1 oz (1,4 mil) est fourni sur les couches extérieures,assurer une conductivité optimale.

Les détails de construction supplémentaires comprennent une trace minimale/espace de 5/4 mils, une taille minimale de trou de 0,3 mm et une épaisseur de revêtement de 20 μm.La finition de surface est OSP (conservateur de soudurabilité organique)Le revêtement de solde supérieur est imprimé en blanc, tandis que le masque de solde supérieur est d'un bleu vif, ce qui permet une identification claire des composants.

Pour garantir la qualité, un test électrique à 100% est effectué avant expédition, garantissant que chaque PCB respecte les normes de performance les plus élevées.

L'œuvre est fournie au format Gerber RS-274-X, ce qui facilite l'intégration sans heurts avec les processus de fabrication standard.

Assurance qualité

Fabriqué conformément aux normes IPC-Classe-2, le PCB F4BTMS233 assure un niveau de fiabilité modéré, adapté à l'électronique grand public et aux applications spécialisées.Cet engagement en faveur de la qualité garantit un produit qui répond toujours à des critères de performance rigoureux.

Applications typiques

Le PCB F4BTMS233 est idéal pour une variété d'applications, notamment:

- Équipement aérospatial: idéal pour les équipements spatiaux et de cabine nécessitant une fiabilité élevée.


- Applications au micro-ondes et aux RF: Convient pour les composants micro-ondes avancés et les systèmes RF.


- Radars militaires: idéal pour les radars et les applications militaires exigeant une précision.


- Réseaux d'alimentation et antennes sensibles aux phases: conçus pour les antennes phasées et les communications par satellite.

Conclusion

Découvrez les avantages du PCB F4BTMS233, conçu pour l'excellence dans les applications à haute fréquence et haute fiabilité.et des normes de qualité strictes, ce PCB est prêt à répondre aux exigences de l'électronique moderne.
