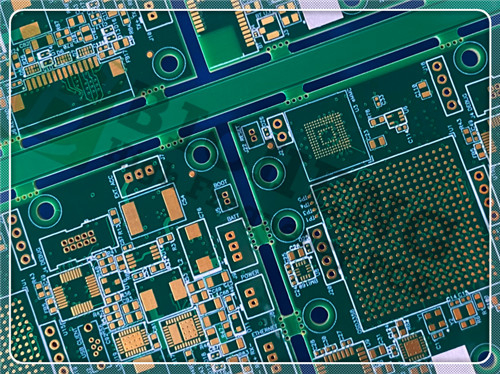

HDI PCB hybride 8 couches 1,5 mm sur les matériaux RO4003C et S10002M

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8 à 9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Matériel:

Pour les appareils de traitement de l'air:

Nombre de couches:

8 couches

Taille des PCB:

87.5 mm x 40,6 mm (1 pièces)

Épaisseur des PCB:

1.5 mm +/- 10%

Impédance contrôlée:

50 ohms, 100 ohms

Finition de surface:

Résultats

Mettre en évidence:

1.5 mm HDI PCB hybride

PCB hybride HDI à 8 couches

RO4003C PCB hybrides HDI

Description du produit

Nous vous présentons notre PCB à 8 couches, conçu pour les applications à haute fréquence et conçu avec une combinaison de matériaux RO4003C et FR-4.Ce PCB avancé est idéal pour une variété d'industries, y compris les télécommunications, l'automobile et l'aérospatiale, offrant une performance supérieure dans des environnements exigeants.

Propriétés clés du RO4003C:

Constante diélectrique (Dk): 3,38 ± 0,05 à 10 GHz
Facteur de dissipation: 0,0027 à 10 GHz
Conductivité thermique: 0,71 W/m/°K
CTE: Adapté au cuivre avec un axe X de 11 ppm/°C et un axe Y de 14 ppm/°C
Tg: > 280 °C
Faible absorption de l'humidité: 0,06%

Les biens immobiliers	Pour les produits de l'industrie	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique,ε procédé	3.38 ± 0.05	Z		10 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique	3.55	Z		8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation	0.0027 0.0021	Z		10 GHz ou 23°C 2.5 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε	+ 40	Z	en ppm/°C	-50°C à 150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume	1.7 x 10¹⁰		MΩ.cm	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface	4.2 x 10⁹		MΩ	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique	31.2 ((780)	Z	Kv/mm ((v/mil)	0.51 mm ((0.020 ")	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction	19,650(2,850) 19,450 ((2,821)	X Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la traction	Le montant de l'aide 100 ((14.5)	X Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la flexion	276 Le nombre de personnes		MPa Je ne sais pas.		IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle	Le taux de dépôt3	X, Y	mm/m (mil/pouce)	après extraction + E2/150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
Coefficient de dilatation thermique	11 14 46	X Y Z	en ppm/°C	-55°C à 288°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg	> 280		°C TMA	Une	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td	425		°C TGA		Pour l'utilisation dans les machines à coudre
Conductivité thermique	0.71		Le numéro de série	80°C	Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité	0.06		%	48 heures d'immersion 0,060 " échantillon Température 50°C	Pour l'utilisation dans les machines de traitement de l'air
Densité	1.79		gm/cm3	23°C	Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre	1.05 (6.0)		N/mm - Je ne sais pas.	après la soudure flottant 1 oz. Folie de CED	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité	N/A				Les produits
Compatible avec les procédés sans plomb	- Oui, oui.

Caractéristiques du matériau S1000-2M
Incorporé dans ce PCB est le matériau S1000-2M, connu pour sa haute résistance thermique et sa fiabilité.

Propriétés clés du S1000-2M:

CTE faible sur l'axe Z: 2,4 ppm/°C
Tg élevé: 185 °C
Faible absorption de l'eau: 0,08%
Classification UL 94-V0: S'assurer du respect des normes de flammabilité.

Spécifications de base
Type de panneau: 8 couches
Composition du matériau: RO4003C + FR-4 Tg170°C
Masque de soudure: vert des deux côtés
Imprimé à la sérigraphie: blanc en haut
Finition de surface: ENIG (or d'immersion au nickel sans électro)
Épaisseur totale du panneau: 1,5 mm ± 10%
Taille du tableau: 87,5 mm x 40,6 mm (1 PCS)
Taille minimale du trou: 0,2 mm
Épaisseur du masque de soudure: 10 μm
Épaisseur diélectrique minimale: 100 μm
Largeur minimale des traces: 115 μm
Distance minimale: 135 μm
Les voies aveugles: Oui (L1-L2, L7-L8)
Vias enfouis: Oui (L2-L7)
Vias perforés à l'arrière: Oui (L1-L6)

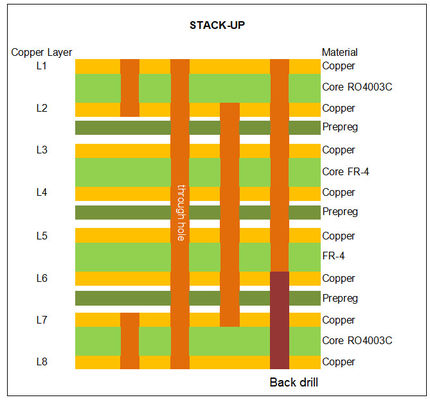

HDI PCB hybride 8 couches 1,5 mm sur les matériaux RO4003C et S10002M 0

Contrôle de l'impédance
Le PCB est conçu avec des caractéristiques d'impédance contrôlée, notamment:

Paires de différentiels de 50 Ohm: couche supérieure, 4 mil trace/écart avec couche de référence 2
Paires différentielles de 100 Ohm: couche supérieure, 5 mil trace/écart avec couche de référence 2
50 Ohm à extrémité unique: couche supérieure, trace de 6 mil avec couche de référence 2

Tous les voies de 0,3 mm sont remplies et recouvertes conformément à la norme IPC 4761 de type VII, assurant une connectivité robuste.

HDI PCB hybride 8 couches 1,5 mm sur les matériaux RO4003C et S10002M 1

Art et normes de qualité
Les illustrations de ce PCB ont été fournies au format Gerber RS-274-X, ce qui facilite une intégration transparente dans les processus de fabrication existants.La conformité aux normes IPC-Classe 2 a été assurée pendant la fabrication, garantissant des performances et une qualité fiables.

Applications typiques
La polyvalence de ce PCB le rend adapté à un large éventail d'applications, notamment:

Antennes et amplificateurs de puissance des stations de base cellulaires

Étiquettes d'identification RF

Radar et capteurs automobiles

LNB pour les satellites de radiodiffusion directe

Informatique, communication et électronique automobile

Conclusion
Le PCB RO4003C + FR-4 à 8 couches récemment livré se distingue comme une solution de qualité supérieure pour les applications haute fréquence, combinant des matériaux avancés et une ingénierie méticuleuse.Conçu pour répondre aux exigences de l'électronique modernePour plus d'informations ou pour passer une commande, contactez-nous dès aujourd'hui!
