Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Pour les appareils de traitement de l'air: | Nombre de couches: | 6-Layer |
|---|---|---|---|
| Taille des PCB: | 62.5 mm x 57,8 mm = 1 PCS, +/- 0,15 mm | Épaisseur des PCB: | 1.1mm |
| Poids en cuivre: | 1 oz (1,4 ml) de couches intérieures/extérieures | Finition de surface: | Argent par immersion |
| Mettre en évidence: | RO4003C PCB hybrides,1PCB hybrides de 1 mm d'épaisseur,S1000-2M PCB hybride |
||

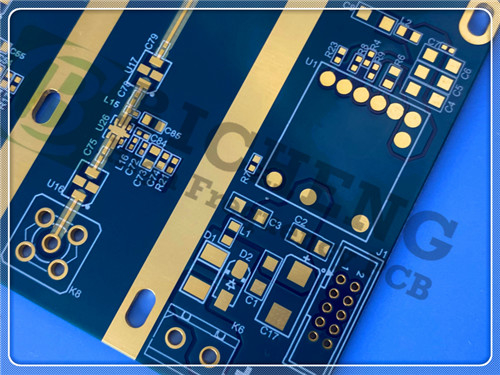

Nous vous présentons notre nouveau PCB à 6 couches, construit avec des matériaux avancés RO4003C et S1000-2M.Il s'agit donc d'un choix idéal pour des industries telles que les télécommunications., aérospatiale et de défense.
Introduction au matériau RO4003C
Les matériaux RO4003C de Rogers sont des hydrocarbures/céramiques renforcés de verre tissés spécialement conçus pour fournir des performances de haute fréquence supérieures avec un faible coût de fabrication du circuit.Ce matériau à faible perte peut être fabriqué à l'aide de procédés standard époxy/verre (FR-4), permettant des prix compétitifs.
Les principales propriétés du RO4003C sont les suivantes:
- constante diélectrique: 3,38 ± 0,05 à 10 GHz
- Facteur de dissipation: 0,0027 à 10 GHz
- Conductivité thermique: 0,71 W/m/°K
- Coefficient thermique de la constante diélectrique: +40 ppm/°C, fonctionnant entre -50°C et 150°C
- CTE correspondant au cuivre: axe X à 11 ppm/°C, axe Y à 14 ppm/°C
- Faible coefficient d'expansion thermique de l'axe Z: 46 ppm/°C
- Tg: > 280 °C
- Faible absorption de l'humidité: 0,06%
| Les biens immobiliers | Pour les produits de l'industrie | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.38 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.55 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0027 0.0021 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | + 40 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 1.7 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 4.2 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Le montant de l'aide 100 ((14.5) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 276 Le nombre de personnes |
MPa Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt3 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 11 14 46 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 425 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.71 | Le numéro de série | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.79 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 1.05 (6.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | N/A | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
Caractéristiques du matériau S1000-2M
Le matériau S1000-2M améliore les performances du PCB avec les caractéristiques suivantes:
- CTE en bas de l'axe Z: améliore la fiabilité du trou.
- Excellente capacité de traitement mécanique: assure la compatibilité avec divers procédés de fabrication.
- Résistance thermique: haute résistance thermique, avec un Tg de 180 °C.
- Compatibilité sans plomb: Convient pour des applications écologiques.
- Excellente performance anti-CAF: protège contre les problèmes de filament anodique conducteur.
- Faible absorption de l'eau: améliore la durabilité dans des conditions humides.
Accumulation de PCB
Le stack-up de PCB est conçu pour des performances optimales:
- Couche de cuivre 1: 35 μm
- Le noyau RO4003C: 0,305 mm (12 mil)
- Couche de cuivre 2: 35 μm
- Prepreg (1080 RC63%): 0,0644 mm (2,5 mil) ou plus
- Couche de cuivre 3: 35 μm
- S1000-2M Noyau: 0,203 mm (3 mil)
- Couche de cuivre 4: 35 μm
- Prepreg (1080 RC63%): 0,0644 mm (2,5 mil) ou plus
- Couche de cuivre 5: 35 μm
- Le noyau RO4003C: 0,305 mm (12 mil)
- Couche de cuivre 6: 35 μm
Détails de la construction
- Dimensions du tableau: 62,5 mm x 57,8 mm (± 0,15 mm)
- Trace minimale: 4/7 millilitres
- Taille minimale du trou: 0,3 mm
- épaisseur de la planche finie: 1,1 mm
- Poids du cuivre fini: 1 oz (1,4 ml) pour les couches intérieures et extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: l'immersion en argent
- En haut, écran de soie: blanc.
- Filtre à soie en bas: aucun
- Le masque de soudure:
- Le masque de soudure du fond:
- Contrôle de l'impédance: 90 Ohm sur 4 mil / 7 mil traces/espaces sur la couche supérieure
- Via Spécifications: via remplie et bouchées de 0,3 mm
- Tests: 100% d'essais électriques effectués avant expédition
Les œuvres d'art et les normes
Le graphique est fourni au format Gerber RS-274-X, assurant la compatibilité avec les processus de fabrication standard.garantissant une fiabilité modérée adaptée à diverses applications.
Disponibilité
Ce PCB est disponible dans le monde entier, ce qui en fait une solution accessible pour les ingénieurs et les concepteurs dans plusieurs industries.
Applications typiques
Ce PCB polyvalent est adapté à une gamme d'applications à haute fréquence, notamment:
- Antennes à large bande des compagnies aériennes commerciales
- Circuits à micro-bandes et à lignes
- Applications des ondes millimétriques
- Systèmes radar
- Systèmes de guidage
- Antennes radio numériques point à point
Conclusion
Le PCB RO4003C + S1000-2M à 6 couches récemment livré est conçu pour offrir des performances exceptionnelles pour les applications haute fréquence, combinant des matériaux avancés et une ingénierie précise.Pour toute autre question ou commandeVos projets méritent le meilleur, et nous sommes là pour vous fournir un soutien et des solutions inégalés.
