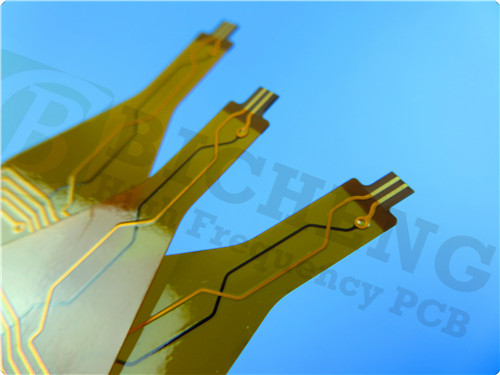

Polyimide PCB 25um FPC 2 couches 0,24 mm épaisseur d'immersion or

Nous sommes ravis de vous présenter notre nouveau circuit imprimé flexible sans halogène SF305, une solution haute performance conçue pour des applications électroniques flexibles avancées.Développé à l'aide de l'adhésif à double face SF305 de Shengyi Technology (FCCL), ce PCB est conçu pour répondre aux exigences exigeantes de la transmission de signaux à haute fréquence et des scénarios de flexion dynamique.électronique automobile, et des dispositifs médicaux, ce PCB combine une technologie de pointe avec une fiabilité et des performances exceptionnelles.

Pourquoi choisir le PCB flexible SF305?


1Des performances de haute fréquence inégalées:
Avec une constante diélectrique (Dk) de 3,3 et un facteur de dissipation (Df) de 0,0019 à 10 GHz, ce PCB assure une perte de signal minimale, ce qui le rend parfait pour les applications à haute fréquence et à ondes millimétriques.

2Flexibilité et durabilité exceptionnelles:
Conçu pour résister à une flexion répétée, le PCB SF305 possède une résistance à l'écaillage de ≥ 1 N/mm et dépasse les normes de l'industrie dans les tests de flexion dynamique.C'est le choix idéal pour les appareils pliables et portables qui exigent une fiabilité à long terme.

3Construit pour survivre dans des conditions difficiles:
Rigoureusement testé pour des environnements à haute température et haute humidité (double 85) et résistance aux chocs thermiques (-40°C à 125°C), ce PCB est conçu pour prospérer dans les environnements les plus exigeants.Son taux d'absorption d'humidité ≤ 10,5% et une résistance chimique de ≥ 80% améliorent encore sa durabilité.

4. Éco-friendly et sûr:
Conforme aux normes de flammabilité UL94 V-0, le PCB SF305 est sans halogène, ce qui en fait un choix respectueux de l'environnement pour l'électronique moderne.

5. Coût-efficacité
Offrant un rapport coût/performance supérieur par rapport aux alternatives importées comme le DuPont Pyralux AP.

Détails de l'empilement et de la construction des PCB
Le circuit imprimé flexible SF305 est un circuit imprimé flexible à deux couches conçu pour une fiabilité et des performances élevées.

Couches de cuivre: 35 μm (les deux couches)

Épaisseur de l'adhésif: 20 μm (en haut et en bas)

Matériau du noyau: SF305 polyimide (25 μm)

Épaisseur du panneau: 0,24 mm

Finition de surface: or d'immersion au nickel sans électro (ENIG)

Masque de soudure: Jaune (en haut et en bas)

Filtre à soie: blanc (uniquement en haut)

Épaisseur de revêtement: 20 μm

Trace/Espace minimale: 14/16 millilitres

Taille minimale du trou: 0,5 mm

Test électrique: testé à 100% avant expédition

Les dimensions du panneau sont de 75 mm x 62 mm, avec une tolérance de ± 0,15 mm, ce qui garantit un ajustement compact et précis pour vos applications.

L'œuvre est fournie au format Gerber RS-274-X, assurant la compatibilité avec les outils de conception de PCB standard.

Fabriqué selon les normes de qualité IPC-Classe-2, ce PCB garantit fiabilité et durabilité.

Applications
Le PCB flexible SF305 est une solution polyvalente pour un large éventail d'industries, notamment:

L'électronique grand public: smartphones pliables, appareils portables, appareils photo numériques et magnétoscopes.

Systèmes automobiles: Systèmes avancés d'assistance au conducteur (ADAS), capteurs et modules de commande.

Équipement industriel: appareils d'automatisation de bureau, robotique et systèmes de contrôle.

Dispositifs médicaux: circuits flexibles pour les équipements de diagnostic et de surveillance.

Prenez contact
Si vous cherchez un PCB flexible qui combine une technologie de pointe avec une fiabilité inégalée, le PCB flexible sans halogène et ignifuge SF305 est le choix parfait.Notre équipe est là pour fournir un service de production et une livraison rapide pour répondre aux besoins de votre projet.
