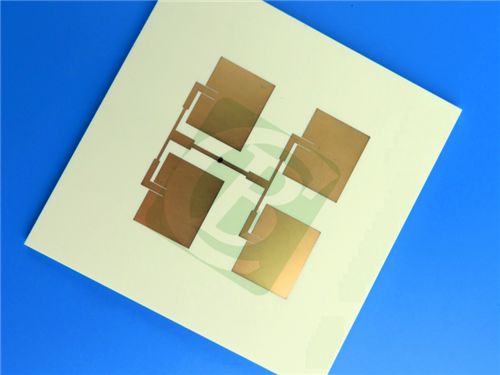

PCB 6 couches haute performance avec RO4003C et construction hybride FR-4

Ce PCB rigide à 6 couches avancé est conçu pour des applications à haute fréquence et haute fiabilité, combinant des matériaux Rogers RO4003C et Tg170 FR-4 pour des performances électriques et mécaniques optimales.La carte comporte une pile hybride pour équilibrer le coût, la fabrication et l'intégrité du signal, ce qui le rend idéal pour les applications RF et micro-ondes.

Pièces de PCB-En haut Détails

L'empilement est méticuleusement optimisé pour améliorer l'intégrité du signal et la stabilité thermique:

Introduction au matériel RO4003C de Rogers

Rogers RO4003C est un stratifié à haute fréquence qui combine les performances électriques du PTFE / verre tissé avec la simplicité de fabrication de l'époxy / verre.Il se distingue dans les applications RF et micro-ondes en raison de son contrôle strict de la constante diélectrique et de son faible facteur de dissipation.

Principales caractéristiques du RO4003C

1Constante diélectrique stable (Dk): maintient une constante de 3,38 ± 0,05 à 10 GHz, assurant une propagation fiable du signal dans les conceptions à haute fréquence.

2.Facteur de dissipation faible (Df): mesure 0,0027 à 10 GHz et 0,0021 à 2,5 GHz, minimisant la perte de signal même dans les applications à grande vitesse.

3Conductivité thermique efficace: 0,71 W/m/°K, facilitant une dissipation de chaleur efficace des composants actifs.

4Absorption minimale de l'humidité: seulement 0,06%, préservant les performances électriques dans des environnements humides.

Une forte compatibilité avec le cuivre:

Pour les appareils à moteur à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:

Pour les appareils de traitement des eaux usées, la fréquence d'écoulement doit être supérieure à:

Pour les véhicules à moteur à commande autonome:

Cela réduit les contraintes entre les couches pendant le cycle thermique, ce qui améliore la fiabilité à long terme.

5Température de transition élevée du verre (Tg > 280°C): assure la stabilité sous des contraintes thermiques extrêmes, essentielles pour des conditions de fonctionnement difficiles.

Avantages de l'utilisation du RO4003C

1. Idéal pour les PCB RF/micro-ondes multicouches: équilibre les performances à haute fréquence avec les besoins structurels des piles de couches complexes.

2. FR-4 Traitement compatible: élimine le besoin de techniques de fabrication spécialisées, réduisant les coûts de production et simplifiant la fabrication.

3Intégrité du signal améliorée: faible variation Dk et perte minimale le rendent parfait pour les signaux à haute fréquence (par exemple, RF, micro-ondes), réduisant la distorsion et garantissant l'exactitude des données.

4- Trous à travers revêtus durables (PTH): maintient l'intégrité même sous choc thermique, une exigence clé pour des interconnexions fiables dans des applications exigeantes.

Applications typiques

Ce PCB est idéal pour:

Antennes de stations de base cellulaires et amplificateurs de puissance

Étiquettes d'identification RF (RFID)

Radar et capteurs automobiles

Bloc à faible bruit (LNB) pour les communications par satellite

Des conceptions numériques à grande vitesse et de signal mixte

Conclusion

Ce PCB hybride à 6 couches exploite les capacités de haute fréquence de Rogers RO4003C et la robustesse structurelle de Tg170 FR-4,résultant en une solution rentable mais haute performance pour des applications RF et micro-ondes exigeantes.

Disponible dans le monde entier, ce PCB est une excellente option pour les ingénieurs qui recherchent un équilibre entre performance, fabrication et coût.
