LoPro RO4003C PCB Rogers 20,7 mil Substrate à double face

LoPro RO4003C PCB Rogers 20,7 mil Substrate à double face

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-332.V1.0
Matériau de base:
Rogers RO4003C profil bas (LoPro)
Nombre de couches:
2 couches
Épaisseur du PCB:
0,65 mm
Taille du PCB:
64 mm x 68,4 mm par pièce (1 pièce)
Sérigraphie:
Blanc
Masque de soudure:
Vert
Poids du cuivre:
1 oz (1,4 mils) pour les couches extérieures
Finition de surface:
Sous-placage argent + placage or
Mettre en évidence:

Plaque de PCB Rogers 20

,

7 millimètres de substrat

,

PCB à double face LoPro RO4003C

Description du produit
Substrat double face LoPro RO4003C Rogers 20,7 mil
Ce PCB à deux couches est méticuleusement conçu pour les applications radiofréquence (RF) à haute fréquence et numériques à haute vitesse. Il utilise le matériau Rogers RO4003C Low Profile (LoPro), un stratifié céramique hydrocarboné doté d'une technologie de feuille traitée en sens inverse. Cette combinaison permet au PCB d'obtenir une intégrité de signal supérieure, de minimiser les pertes de conducteur et d'assurer des processus de fabrication rentables.
Spécification du PCB
Paramètre Détails
Matériau de base Rogers RO4003C Low Profile (LoPro) - Stratifié céramique hydrocarboné avec feuille traitée en sens inverse
Nombre de couches 2 couches (structure rigide)
Dimensions de la carte 64 mm x 68,4 mm par pièce (1 pièce)
Trace/Espace minimum 5 mils (trace) / 5 mils (espace)
Taille minimale du trou 0,3 mm
Vias Pas de vias aveugles ; épaisseur de placage de via = 20 µm
Épaisseur de la carte finie 0,65 mm
Poids du cuivre fini 1 oz (1,4 mil) pour les couches externes
Finition de surface Sous-couche d'argent + placage d'or
Sérigraphie Sérigraphie blanche sur la couche supérieure, pas de sérigraphie sur la couche inférieure
Masque de soudure Masque de soudure vert sur la couche supérieure ; pas de masque de soudure sur la couche inférieure
Assurance qualité Tests électriques à 100 % effectués avant expédition
Introduction au matériau Rogers RO4003C Low Profile
Le Rogers RO4003C Low Profile (LoPro) est un stratifié céramique hydrocarboné révolutionnaire qui redéfinit la conception de PCB haute performance et économique. Son innovation principale réside dans sa technologie propriétaire de feuille traitée en sens inverse : cela permet à la feuille de se lier directement au diélectrique RO4003C standard, créant un stratifié avec une perte de conducteur considérablement réduite, tout en préservant tous les attributs souhaitables du RO4003C standard (par exemple, faible perte diélectrique, compatibilité avec les processus FR-4).
Contrairement aux matériaux haute fréquence traditionnels (par exemple, les stratifiés à base de PTFE) qui nécessitent une préparation spéciale des vias (par exemple, gravure au sodium), le RO4003C LoPro fonctionne avec des processus de fabrication standard époxy/verre (FR-4). Cela élimine les étapes de fabrication supplémentaires, réduit considérablement les coûts et le rend accessible à la plupart des usines de PCB. Il est conçu pour combler le fossé entre les matériaux RF haute performance et les substrats numériques économiques, ce qui le rend idéal pour les applications à signaux mixtes.

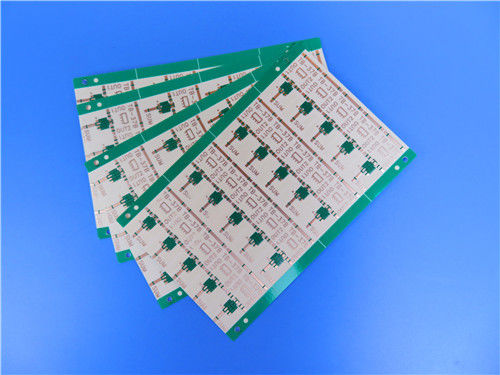

RO4003C Low Profile PCB sample
Caractéristiques clés du RO4003C Low Profile
Caractéristique Spécification
Composition du matériau Stratifié céramique hydrocarboné avec feuille traitée en sens inverse
Constante diélectrique (Dk) 3,38 ± 0,05 à 10 GHz/23°C
Facteur de dissipation (DF) 0,0027 à 10 GHz/23°C
Performance thermique - Température de décomposition (Td) : >425°C
- Température de transition vitreuse (Tg) : >280°C (TMA)
Conductivité thermique 0,64 W/mK
Coefficient de dilatation thermique (CTE) - Axe X : 11 ppm/°C
- Axe Y : 14 ppm/°C
- Axe Z : 46 ppm/°C (-55 à 288°C)
Compatibilité des processus Compatible avec les processus sans plomb ; compatible avec la fabrication FR-4 standard
Attribut supplémentaire Résistant au CAF (filament anodique conducteur)
Avantages du matériau
Les propriétés du RO4003C LoPro se traduisent par des avantages tangibles pour le PCB, résolvant les principaux défis de la conception RF/haute vitesse et de la fabrication sensible aux coûts :
  • Perte d'insertion ultra-faible : la perte de conducteur réduite permet un fonctionnement fiable au-delà de 40 GHz.
  • Intermodulation passive (PIM) minimisée : les faibles niveaux de PIM empêchent la distorsion du signal dans les systèmes RF haute puissance.
  • Compatibilité avec les processus FR-4 : utilise des flux de fabrication standard (pas de traitement spécial des vias) pour réduire les coûts de fabrication et les délais.
  • Résilience thermique : la Tg (>280°C) et la Td (>425°C) élevées résistent à la soudure sans plomb et aux environnements de fonctionnement à haute température.
  • CTE apparié au cuivre : le CTE des axes X/Y (11/14 ppm/°C) correspond au cuivre, éliminant les contraintes sur les joints de soudure lors des cycles thermiques.
  • Résistance au CAF : protège contre la formation de filaments anodiques conducteurs.
  • Flexibilité de conception : prend en charge les PCB multicouches (pour les circuits numériques complexes) et les conceptions à 2 couches, s'adaptant aux divers besoins du projet.
Quelques applications typiques
  • Applications numériques telles que les serveurs, les routeurs et les backplanes haute vitesse
  • Antennes et amplificateurs de puissance de stations de base cellulaires
  • LNB pour satellites de diffusion directe
  • Étiquettes d'identification RF
RO4003C Low Profile PCB application example
