PCB hybride à 4 couches sur 10 ml RT duride 5880 et matériau à haute Tg -FR4

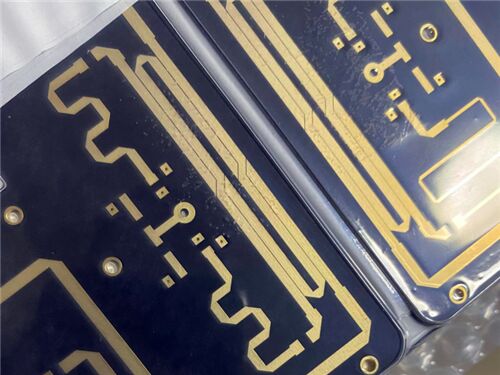

Ce circuit imprimé rigide à 4 couches utilise Rogers RT/duroid 5880 (composite PTFE renforcé de microfibres de verre) comme substrat de base, laminé avec du préimprégné TG170 FR-4. Spécialement conçu pour les circuits stripline et microstrip de haute précision, le RT/duroid 5880 présente une constante diélectrique uniforme (panneau à panneau et large plage de fréquences) et un faible facteur de dissipation (applicable à la bande Ku et au-dessus). Avec d'excellentes propriétés diélectriques et une compatibilité sans plomb, il répond aux exigences rigoureuses de transmission haute fréquence, adapté aux applications RF, micro-ondes et ondes millimétriques de précision.

Spécifications du circuit imprimé

Empilage du circuit imprimé

Introduction du matériau Rogers RT/duroid 5880

Le Rogers RT/duroid 5880 est un stratifié composite à base de PTFE haute performance, réputé pour ses excellentes propriétés diélectriques et ses performances électriques stables sur une large gamme de fréquences (8 GHz à 40 GHz). Il présente une perte diélectrique ultra-faible, une faible absorption d'humidité et une stabilité thermique supérieure, ce qui en fait un choix idéal pour les applications RF et micro-ondes haute fréquence. Le matériau est entièrement compatible avec les procédés sans plomb et répond aux exigences d'inflammabilité UL 94 V-0, garantissant une fabrication fiable et une stabilité opérationnelle à long terme.

La combinaison de la matrice PTFE et des fibres de renforcement confère au RT/duroid 5880 d'excellentes propriétés mécaniques, notamment une résistance à la traction et à la compression élevées, ainsi qu'une bonne résistance au pelage du cuivre. Son faible coefficient de dilatation thermique et son coefficient de température stable de la constante diélectrique garantissent des performances constantes dans des conditions de température extrêmes (-50℃ à 150℃), ce qui le rend adapté aux applications en environnement difficile telles que l'aérospatiale et les systèmes de communication à haute fiabilité.

Principales caractéristiques du matériau

Principaux avantages

Perte diélectrique ultra-faible : tanδ jusqu'à 0,0004, atténuation minimale du signal haute fréquence

Constante diélectrique stable : ε=2,2±0,02, permettant un contrôle précis de l'impédance

Excellente stabilité thermique : Td=500℃, performances stables sur une large plage de températures

Faible absorption d'humidité : 0,02 %, réduisant la dégradation des performances induite par l'humidité

Compatible sans plomb : Répond aux exigences de fabrication modernes, respectueux de l'environnement

Propriétés mécaniques supérieures : Résistance à la traction/compression et résistance au pelage du cuivre élevées

Ignifuge : Classement UL 94 V-0, sécurité d'application élevée

Adaptabilité à une large gamme de fréquences : Performances stables à 8-40 GHz pour divers systèmes RF/micro-ondes

Norme de qualité et disponibilité

Norme acceptée : Conforme à la norme IPC-Class-2, garantissant une qualité constante grâce à un contrôle rigoureux des processus et à une vérification électrique à 100 % avant expédition.

Disponibilité : Disponibilité mondiale, permettant une livraison rapide et un support après-vente efficace pour les clients internationaux.

Applications typiques

Antennes large bande pour compagnies aériennes commerciales

Circuits microstrip

Circuits stripline

Applications ondes millimétriques

Systèmes radar militaires

Systèmes de guidage de missiles

Antennes radio numériques point à point

Autres applications haute fréquence connexes
