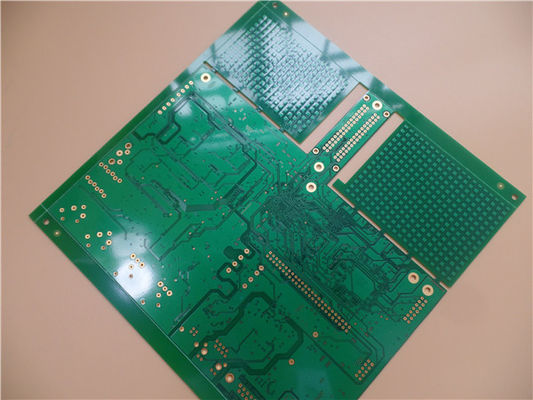

Plaque de circuits imprimés FR4 à haute température à 8 couches pour radio par satellite

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-479.V1.0

Matériau de base:

Nombre de couches:

8 couches

Épaisseur du PCB:

1.6mm ±0.16

Taille du PCB:

215 x 212mm=1PCS

Masque de soudure:

Sérigraphie:

Blanc

Poids du cuivre:

1 once

Finition de surface:

Immersion Or

Mettre en évidence:

Panneau satellite de carte PCB de la radio FR4

8 panneau de carte PCB de la couche FR4

FR4 carte PCB de 8 couches

Description du produit

Par le biais de Pad PCB haute température VIP PCB 8-couche circuit imprimé sur FR-4 avec l'immersion d'or pour la radio par satellite

1.1 Description générale

C'est un type de circuit imprimé à 8 couches construit sur un substrat FR-4 Tg170 pour l'application de la radio par satellite.6 mm d'épaisseur avec sérigraphie blanche (Taiyo) sur un masque de soudure vert (Taiyo) et de l'or d'immersion sur des tamponsLe matériau de base est de Taiwan ITEQ fournissant 1 jusqu'à PCB par panneau. Vias avec 0,2 mm sont remplis de résine et recouverts (via en pad). Ils sont fabriqués selon IPC 6012 classe 2 en utilisant les données fournies Gerber.Chacun des 25 panneaux est emballé pour expédition..

1.2 Caractéristiques et avantages

(1) Conforme à la directive RoHS et adapté aux besoins de fiabilité thermique élevée

(2) Haute soudabilité, absence de contraintes sur les circuits imprimés et moins de contamination de la surface des PCB.

(3) Livraison à temps: taux de livraison à temps supérieur à 98%.

(4) Capacité mensuelle de 30000 mètres carrés

(5) Plus de 15 ans d'expérience

(6) Capacité de production en volume

1.3 Applications

(1) Communication par satellite

(2) Invertisseur de panneau solaire

(3) Processeur intégré

1.4 Paramètre et fiche de données

Taille du PCB	215 x 212 mm = 1 PCS
Type de plaque	PCB multicouches
Nombre de couches	8 couches
Composants montés à la surface	Je suis désolé.
Par des composants perforés	Je suis désolé.
REMISSION de couche	le cuivre ------- 18um ((0,5 oz) + couche de plaque TOP
	Prépreg 7628 ((43%) 0,195 mm
	le cuivre ------- 35um ((1 oz) couche moyenne 1
	FR-4 0,2 mm
	le cuivre ------- 35um ((1 oz) couche moyenne 2
	Prépreg 7628 ((43%) 0,195 mm
	le cuivre ------- 35um ((1 oz) couche moyenne 3
	FR-4 0,2 mm
	le cuivre ------- 35um ((1 oz) couche moyenne 4
	Prépreg 7628 ((43%) 0,195 mm
	le cuivre ------- 35um ((1 oz) couche moyenne 5
	FR-4 0,2 mm
	le cuivre ------- 35um ((1 oz) couche moyenne 6
	Prépreg 7628 ((43%) 0,195 mm
	le cuivre ------- 18um ((0,5 oz) + couche BOT en tôle
La mise en œuvre de l'accord
Trace minimale et espace:	4 millilitres/4 millilitres
Les trous minimaux et maximaux:	0.3/3.2 mm
Nombre de trous différents:	18
Nombre de trous:	11584
Nombre de fentes fraîches:	2
Nombre de coupures internes:	0
Contrôle de l'impédance:	Je ne veux pas
Nombre de doigts en or:	0
Matériel du tableau
Époxyde de verre:	FR-4 TG170°C, é < 5.4.IT-180, ITEQ fourni
Foil final extérieur:	1 oz
Pour les feuilles finales:	1 oz
Hauteur finale du PCB:	10,6 mm ± 0.16
Décapage et revêtement
Finition de surface	Or par immersion (32,1%) 0,05 μm sur 3 μm de nickel
Masque de soudure Appliquer à:	En haut et en bas, 12 microns minimum
Couleur du masque de soudure:	Vert, PSR-2000 KX700G, fourni par Taiyo.
Type de masque à soudure:	LPSM
Contour/coupe	Routage, trous de cachet.
Marquage
Côté de la légende du composant	En haut et en bas.
Couleur de la légende du composant	Blanc, S-380W, fourni par Taiyo.
Nom ou logo du fabricant:	Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes
VIA	plaqué à travers un trou ((PTH), de taille minimale 0,3 mm.
Classification de la flammabilité	Le type de véhicule doit être conforme à la norme UL 94-V0.
Tolérance à la dimension
Dimension du contour:	0.0059 "
Plaquage des panneaux:	0.0029 "
Tolérance de forage:	0.002 "
Testez	Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir	fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service	Dans le monde entier.

1.5 Conception pour la fabrication (3)

Numéro de série.	Procédure	Nom de l'article	Capacité de fabrication
			Grand volume (S<100 m2)	Volume moyen (S<10 m2)	Prototype ((S<1m2)
			Grand volume (S<100 m2)	Volume moyen (S<10 m2)	Prototype ((S<1m2)
31	Masque de soudure (18um, 35um, 70um, etc. sont en cuivre fini.	Diamètre maximal de la prise	0.5 mm	0.5 mm	0.5 mm
32		Min.largeur du pont de masque de soudure	Verte: 5 mm et 35 mm	Verte: 4 mm et 35 mm	Verte: 4 mm et 35 mm
33			Jaune: 5 mm (35 mm)	Jaune: 4 mm (35 mm)	Jaune: 4 mm (35 mm)
34			Bleu: cinq millimètres	Bleu: 4 mm (35 mm)	Bleu: 4 mm (35 mm)
35			Noir: 6 mm et 35 mm	Noir: 6 mm et 35 mm	Noir: 6 mm et 35 mm
36			Blanc: 6 mm (35 mm)	Blanc: 6 mm (35 mm)	Blanc: 6 mm (35 mm)
37			Tout Matt: 6 millions	Tout Matt: 6 millions	Tout Matt: 6 millions
38			Verte: cinq millimètres	Vert: 4 mm (70 mm)	Vert: 4 mm (70 mm)
39			Jaune: 5 mm (70 mm)	Jaune: 4 mm (70 mm)	Jaune: 4 mm (70 mm)
40			Bleu: cinq millimètres	Bleu: 4 mm	Bleu: 4 mm
41			Noir: 6 mm et 70 mm	Noir: 6 mm et 70 mm	Noir: 6 mm et 70 mm
42			Blanc: 6 mm et 70 mm	Blanc: 6 mm et 70 mm	Blanc: 6 mm et 70 mm
43		Masque de soudure ouvert	4 mm et 35 mm	4 mm et 35 mm	3 mm et 35 mm
44		Couverture du masque de soudure	4 mm et 35 mm	4 mm et 35 mm	3 mm et 35 mm
45		Min.largeur du texte du masque de soudure	9 mm et 35 mm	9 mm et 35 mm	8 mil ((35 mm)
46		Épaisseur minimale du masque de soudure	9 mm et 35 mm	9 mm et 35 mm	9 mm et 35 mm
47		Épaisseur maximale du masque de soudure	30 mm ((35 mm)	30 mm ((35 mm)	30 mm ((35 mm)
