PCB à 6 couches sur le stratifié I-Tera MT40 et le cuivre RO4450F 2OZ

Ce circuit imprimé utilise des stratifiés I-Tera MT40 et du pré-produit RO4450F (PP), garantissant une intégrité supérieure du signal pour les applications numériques à grande vitesse et RF / micro-ondes.,masque de soudure vert double face avec sérigraphie blanche, conçu pour répondre aux exigences de performance strictes des systèmes de haute fiabilité grâce à un contrôle dimensionnel précis,gestion stricte de l'impédance, et des protocoles de qualité stricts.

Détails du PCB

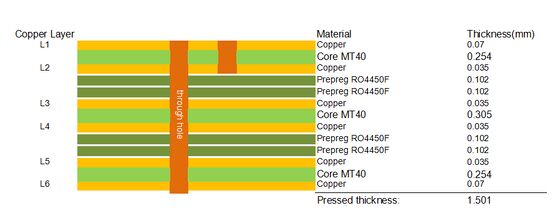

Accumulation de PCB

Type d'œuvre

Pour assurer une fabrication de PCB précise et efficace, les illustrations fournies pour ce PCB sont au format Gerber RS-274-X, qui est le format de fichier standard de l'industrie pour la fabrication de PCB.

Norme de qualité

Ce PCB est fabriqué et inspecté en stricte conformité avec la norme IPC-Class-2, une norme industrielle largement adoptée pour les cartes de circuits imprimés.La classe IPC-2 spécifie les exigences relatives aux produits électroniques généraux., assurant des performances fiables dans les applications typiques.

Disponibilité

Ce PCB est proposé dans le monde entier, with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.

Introduction au matériel MT40 de I-Tera

I-TéraLe MT40 est un matériau diélectrique de haute performance spécialement conçu pour les circuits imprimés numériques et RF/micro-ondes à grande vitesse d'aujourd'hui.Il présente une constante diélectrique stable (Dk) sur une large plage de températures (-55°C à +125°C) et jusqu'à des fréquences de bande W, combiné à un faible facteur de dissipation (Df) de 0.0031, ce qui en fait une alternative rentable au PTFE et à d'autres matériaux commerciaux de micro-ondes et de stratification numérique à grande vitesse.

I-TéraLes matériaux stratifiés MT40 sont disponibles sous forme de stratifiés et de prepregs, dans des épaisseurs typiques et des tailles de panneaux standard, fournissant une solution de matériau complète pour les multicouches numériques à grande vitesse,hybrideContrairement aux matériaux stratifiés à base de PTFE, l'I-Tera MT40 ne nécessite aucun traitement spécial des trous,simplification des processus de fabrication et réduction des coûts de productionIl est classé UL 94 V-0, ce qui garantit une grande retardation de flamme et l'adéquation pour un large éventail d'applications électroniques.

Les performances thermiques de l'I-Tera MT40 sont exceptionnelles, avec une température de transition en verre (Tg) de 215°C (DSC), 230°C (DMA) et 210°C (TMA),et une température de décomposition (Td) de 360°C à une perte de poids de 5%Cela garantit que le matériau maintient la stabilité structurelle et l'intégrité des performances à travers le traitement à haute température et les cycles opérationnels, ce qui le rend idéal pour des applications à haute fiabilité.

Caractéristiques du matériau I-Tera MT40

Applications typiques de l'I-Tera MT40

-Designes de circuits imprimés numériques à grande vitesse

- Systèmes de communication RF/micro-ondes

-Des conceptions de PCB multicouches et double face

- Les circuits imprimés hybrides

- Équipement électronique de haute fiabilité nécessitant des performances électriques et thermiques stables

- Applications à haute fréquence à faible coût (alternative aux matériaux PTFE)

Qu'est-ce que le contrôle d'impédance à extrémité unique?

Single end impedance control (also referred to as single-ended impedance control) is a critical PCB design and manufacturing process that ensures the characteristic impedance of a single conductive trace on the PCB remains consistent and matches the specified value (in this caseL'impédance est l'opposition totale au flux de courant alternatif (CA) dans un circuit, combinant résistance, capacité et inductance.

Pour les applications numériques à haute vitesse et RF/micro-ondes, le maintien d'une impédance précise à une seule extrémité est essentiel pour plusieurs raisons: elle minimise la réflexion du signal,réduit la distorsion du signal et le bruit croisé, assure une transmission efficace du signal et prévient les problèmes d'intégrité du signal qui peuvent dégrader les performances des systèmes électroniques.La trace de 5 mil sur la couche supérieure de ce PCB est contrôlée à 50 ohms, qui est une valeur d'impédance standard pour de nombreuses applications RF et numériques à grande vitesse, assurant la compatibilité avec d'autres composants et systèmes.

Le contrôle de l'impédance d'une seule extrémité est réalisé grâce à une conception minutieuse de la largeur de la trace, de l'épaisseur de la trace, de l'épaisseur du matériau diélectrique et de la distance entre la trace et le plan de référence.Un contrôle de fabrication strict est également nécessaire pour assurer la cohérence des propriétés du matériau et des dimensions des traces., car toute variation peut modifier la valeur d'impédance.

Pourquoi le revêtement des bords est- il nécessaire?

Le placage des bords, également connu sous le nom d'emballage des bords métalliques, est un processus de fabrication de PCB qui consiste à plaquer les bords exposés du PCB avec un métal conducteur (généralement du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre, du cuivre,suivie d'ENIG pour correspondre à la finition de surface)Ce processus est intégré dans la conception de ce PCB pour plusieurs raisons clés, qui améliorent toutes les performances, la fiabilité et la fabrication de la carte:

Amélioration de la mise à la terre et du blindage: le revêtement de bord fournit un chemin conducteur continu autour du périmètre du PCB, améliorant l'intégrité de la mise à la terre et réduisant les interférences électromagnétiques (EMI).Il agit comme une cage de Faraday., protégeant les circuits internes de l'EMI externe et empêchant les signaux internes de rayonner vers l'extérieur, ce qui est essentiel pour les applications RF et numériques à grande vitesse.

Résistance mécanique améliorée: le revêtement métallique sur les bords du PCB augmente la robustesse mécanique de la carte, ce qui la rend plus résistante aux éclats, aux fissures et aux dommages des bords lors de la manipulation,assemblageCeci est particulièrement important pour les PCB utilisés dans des environnements difficiles ou des applications à forte contrainte mécanique.

Amélioration de la dissipation thermique: le revêtement de bord sert de voie thermique supplémentaire, aidant à dissiper la chaleur générée par les composants sur le PCB.prévenir l'accumulation thermique et assurer la stabilité et la longévité des composants électroniques.

Facilite la continuité électrique: le revêtement de bord peut fournir une continuité électrique entre plusieurs couches du PCB,simplification de la conception de la mise à la terre et assurance d'une performance électrique cohérente sur l'ensemble du circuitIl aide également à réduire la résistance aux bords de la carte, améliorant l'intégrité du signal.

Amélioration de la soudabilité et de l'assemblage: le revêtement de bord fournit une surface propre et conductrice qui peut faciliter le soudage des composants ou des connecteurs montés près des bords de la carte,amélioration de la fiabilité du processus d'assemblage.
