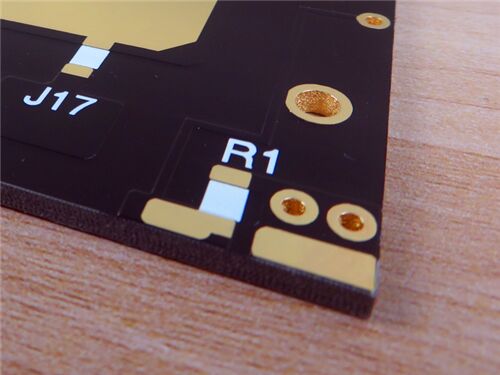

Ce PCB rigide à deux couches est conçu pour les systèmes de micro-ondes, de RF et de radar à haute performance, en utilisant le stratifié Wangling F4BTM350 comme matériau de base.nano-céramique à faible perte, dotant le PCB de propriétés électriques et thermiques supérieures.Ce circuit imprimé répond de manière fiable aux exigences strictes de la transmission de signaux à haute fréquence dans les applications RF de précision telles que les communications par satellite et les antennes de stations de base.
Spécifications du PCB
| Paramètre |
Détails |
| Nombre de couches |
2 couches (structure rigide) |
| Matériau de base |
Wangling F4BTM350 (tissu en fibre de verre + remplissage en nano-céramique + résine de polytétrafluoroéthylène) |
| Dimensions du tableau |
328 mm × 84,08 mm par pièce (1 PCS), tolérance ±0,15 mm |
| Traces/espace minimaux |
5 millilitres (traces) / 7 millilitres (espace) |
| Taille minimale du trou |
0.4 mm |
| Les voies |
Pas de voies aveugles; total des voies: 68; épaisseur du revêtement des voies: 20 μm |
| Épaisseur du panneau fini |
3.1 mm |
| Poids du cuivre fini |
1 oz (1,4 ml) pour les couches extérieures |
| Finition de surface |
Ours par immersion |
| Filtres à soie |
Blanc sur la couche supérieure; pas de sérigraphie sur la couche inférieure |
| Masque de soudure |
Noir sur la couche supérieure; pas de masque de soudure sur la couche inférieure |
| Assurance qualité |
Test électrique à 100% effectué avant expédition |
Accumulation de PCB
| Nom du calque |
Matériel |
Épaisseur |
| Couche supérieure de cuivre (Copper_layer_1) |
D'autres métaux |
35 μm |
| Noyau du substrat |
Le noyau F4BTM350 |
3.048 mm (120 mil) |
| Couche de cuivre inférieure (Copper_layer_2) |
D'autres métaux |
35 μm |
Le numéro de série F4BTM350 Introduction au matériel
Les stratifiés F4BTM350 de Wangling sont fabriqués par une formulation scientifique de tissu en fibre de verre, d'un remplissage en nano-céramique et de résine de polytétrafluoroéthylène, suivis de processus de pressage stricts.Sur la base duF4BMcouche diélectrique, ce matériau intègre des nano-céramiques à haute diélectrique et à faible perte, qui améliorent considérablement sa constante diélectrique, sa résistance à la chaleur, sa résistance à l'isolation,et conductivité thermique, tout en réduisant le coefficient de dilatation thermique et en conservant les caractéristiques de faible perte.
F4BTM350 et F4BTME350 partagent la même couche diélectrique, mais diffèrent par la correspondance de la feuille de cuivre: F4BTM350 est associé à une feuille de cuivre ED, adaptée aux applications sans exigences de PIM;F4BTME350 utilise du papier de cuivre traité à l'envers (RTF), offrant d'excellentes performances PIM, un contrôle de ligne plus précis et une perte de conducteur plus faible.
Matériel cléJe...Caractéristiques
| Caractéristique |
Spécification/description |
| Constante diélectrique (Dk) |
3.5 ± 0,07 à 10 GHz |
| Facteur de dissipation |
00,0025 à 10 GHz |
| Coefficient de dilatation thermique (CTE) |
L'axe X: 10 ppm/°C; l'axe Y: 12 ppm/°C; l'axe Z: 51 ppm/°C (-55°C à 288°C) |
| Coefficient thermique de Dk |
-60 ppm/°C (-55°C à 150°C) |
| Absorption de l'humidité |
≤ 0,05% |
| Indice de flammabilité |
Le produit doit être présenté sous la forme suivante: |
| Indice de suivi comparatif (ICC) |
> 600 V, catégorie 0 |
| Matching de feuille de cuivre |
Accouplé avec une feuille de cuivre ED (convient pour des applications autres que les applications PIM) |
| Avantage de finition de surface |
L'or par immersion assure une excellente soudabilité et une résistance à la corrosion |
Principaux avantages
Performance supérieure à haute fréquence: un Dk élevé (3,5±0,07) et un faible facteur de dissipation (0,0025 à 10 GHz) assurent une transmission de signal à haute fréquence stable et efficace.
Excellente stabilité thermique: une faible ETC (X:10 ppm/°C, Y:12 ppm/°C) et une excellente résistance à la chaleur garantissent une stabilité dimensionnelle dans le cycle thermique.
Haute fiabilité de l'isolation: CTI > 600V (grade 0) et haute résistance à l'isolation permettent un fonctionnement sûr dans des environnements électriques difficiles.
Faible sensibilité environnementale: l'absorption de l'humidité ≤ 0,05% minimise la dégradation des performances dans des conditions humides.
Sécurisé et conforme: la cote d'inflammabilité UL-94 V0 et la conformité IPC-Classe-2 répondent à des normes strictes en matière de sécurité et de qualité.
Norme de qualité et disponibilité
Norme de qualité: Conforme à la classe IPC-2, assurant une qualité constante du produit grâce à un contrôle strict du processus de fabrication et à un test électrique à 100% avant expédition.
Disponibilité: Prend en charge l'approvisionnement mondial, permettant une livraison rapide et un support après-vente efficace pour les clients du monde entier.
Applications typiques
Systèmes à micro-ondes, RF et radar
Changement de phase
Parties de puissance, accouplages, combinateurs
Réseaux d'alimentation
Antennes sensibles aux phases, antennes à série de phases
Communication par satellite
Antennes de la station de base
Résumé
Le PCB Wangling F4BTM350 est une solution fiable et performante conçue pour des applications RF de précision.et la capacité d'approvisionnement mondiale, il répond efficacement aux exigences exigeantes de la transmission de signaux à haute fréquence dans les champs des micro-ondes, des communications par satellite et des stations de base,fournir aux clients une option de PCB rentable et fiable.
