Feuille stratifiée plaquée cuivre Rogers RT duroid5870

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

Rogers RT duroïde 5870

Épaisseur du stratifié:

0,127 mm 0,254 mm 0,381 mm 0,508 mm 0,787 mm 1,575 mm 3,175 mm

Taille du stratifié:

18 x 12 pouces (457 x 305 mm) ; 18X24 pouces (457X610mm)

Poids du cuivre:

0,5 once (0,018 mm), 1 once (0,035 mm)

Mettre en évidence:

Feuille stratifiée Rogers RT duroid5870

Laminé plaqué en cuivre avec garantie

Stratifié haute fréquence RT duroid5870

Description du produit

RT/duroid 5870 est un composite PTFE renforcé de microfibres de verre, conçu spécifiquement pour les implémentations de circuits stripline et microstrip de haute précision.

L'architecture de microfibres orientées aléatoirement du matériau offre une uniformité exceptionnelle de la constante diélectrique (Dk) — une caractéristique qui garantit des valeurs de Dk cohérentes non seulement sur les panneaux individuels, mais aussi sur un large spectre de fréquences de fonctionnement. Combiné à son faible facteur de dissipation (Df) intrinsèque, cet attribut étend l'applicabilité du matériau aux systèmes de bande Ku et de fréquences supérieures.

Les laminés RT/duroid 5870 présentent une usinabilité exceptionnelle, permettant une découpe, un cisaillement et un façonnage de précision aisés. De plus, le composite démontre une résistance robuste à tous les solvants et réactifs chimiques — qu'ils soient chauds ou froids — couramment utilisés dans la gravure des circuits imprimés, ainsi que dans les processus de placage de bord et de trous traversants.

En tant qu'offre standard, RT/duroid 5870 est fourni sous forme de laminés plaqués cuivre double face, dotés de cuivre électrodéposé (EDC) avec une gamme d'épaisseur de ½–2 oz/ft² (8–70 µm) ou de variantes EDC traitées en sens inverse. Pour les applications exigeant des performances électriques plus strictes, le composite peut également être plaqué avec une feuille de cuivre laminée. Des options de placage personnalisées, y compris des plaques d'aluminium, de cuivre ou de laiton, sont disponibles sur spécification.

Notes critiques pour la commande : Pour garantir une exécution précise, les commandes de laminés RT/duroid 5870 doivent spécifier clairement les paramètres suivants : épaisseur diélectrique et tolérance correspondante, type de feuille de cuivre (laminée, électrodéposée ou EDC traitée en sens inverse), et poids requis de la feuille de cuivre.

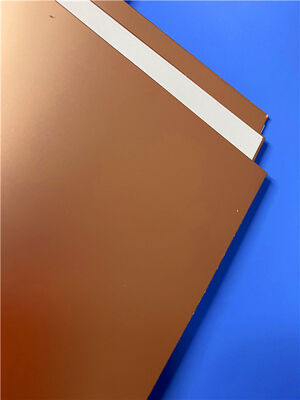

Feuille stratifiée plaquée cuivre Rogers RT duroid5870 0

Caractéristiques principales

Faible perte électrique leader de l'industrie parmi les matériaux PTFE renforcés
Absorption d'humidité minimale
Caractéristiques de matériau isotropes
Performances électriques constantes sur une large gamme de fréquences
Résistance chimique supérieure

Applications typiques

Antennes large bande pour l'aviation commerciale
Circuits microstrip et stripline
Systèmes à ondes millimétriques
Systèmes radar militaires
Systèmes de guidage de missiles
Antennes radio numériques point à point

Valeur typique RT/duroid 5870
Propriété	RT/duroid 5870		Direction	Unités	Condition	Méthode de test
Constante diélectrique,εProcessus	2.33 2.33±0.02 spéc.		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante diélectrique,εConception	2.33		Z	N/A	8GHz à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ	0.0005 0.0012		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coefficient thermique de ε	-115		Z	ppm/℃	-50℃ à 150℃	IPC-TM-650 2.5.5.5
Résistivité volumique	2 x 10⁷		Z	Mohm cm	C/96/35/90	ASTM D 257
Résistivité de surface	3 x 10⁷		Z	Mohm	C/96/35/90	ASTM D 257
Chaleur spécifique	0.96(0.23)		N/A	j/g/k (cal/g/c)	N/A	Calculé
Module de traction	Test à 23℃	Test à 100℃	N/A	MPa(kpsi)	A	ASTM D 638
	1300(189)	490(71)	X
	1280(185)	430(63)	Y
Contrainte ultime	50(7.3)	34(4.8)	X
Contrainte ultime	42(6.1)	34(4.8)	Y
Allongement ultime	9.8	8.7	X	%
Allongement ultime	9.8	8.6	Y	%
Module de compression	1210(176)	680(99)	X	MPa(kpsi)	A	ASTM D 695
	1360(198)	860(125)	Y
	803(120)	520(76)	Z
Contrainte ultime	30(4.4)	23(3.4)	X
	37(5.3)	25(3.7)	Y
	54(7.8)	37(5.3)	Z
Allongement ultime	4	4.3	X	%
	3.3	3.3	Y
	8.7	8.5	Z
Absorption d'humidité	0.02		N/A	%	0.62"(1.6mm) D48/50	ASTM D 570
Conductivité thermique	0.22		Z	W/m/k	80℃	ASTM C 518
Coefficient de dilatation thermique	22 28 173		X Y Z	ppm/℃	0-100℃	IPC-TM-650 2.4.41
Td	500		N/A	℃ TGA	N/A	ASTM D 3850
Densité	2.2		N/A	gm/cm3	N/A	ASTM D 792
Décollement du cuivre	27.2(4.8)		N/A	Pli(N/mm)	1oz(35mm)feuille EDC après flottement de soudure	IPC-TM-650 2.4.8
Inflammabilité	V-0		N/A	N/A	N/A	UL 94
Compatible avec les processus sans plomb	Oui		N/A	N/A	N/A	N/A

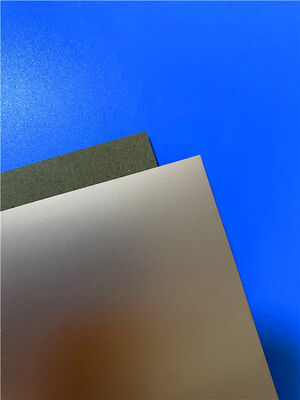

Feuille stratifiée plaquée cuivre Rogers RT duroid5870 1
