Les PCB hybrides à 10 couches RO4003C + RF4-370HR, composés de circuits de régulation d'impédance à diélectrique mixte

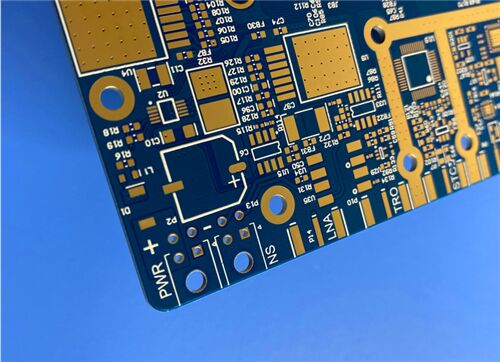

Ce PCB est une carte de circuit multicouche diélectrique mixte à 10 couches utilisant un empilage composite de stratification d'hydrocarbures céramiques RO4003C et de matériau FR4 RF4-370HR à haute Tg.Il comporte des feuilles de cuivre mélangées asymétriques avec 1 oz de cuivre extérieur et 1 oz/0.5 oz de cuivre intérieur, avec une épaisseur de stratification finie de 1,618 mm. équipé d'un masque de soudure bleu double face et de sérigraphie blanche,le tableau applique un traitement de l'or par immersion améliorée (épaisseur de l'or de 135% à 150%)Équipé d'un circuit d'impédance contrôlé avec précision, de multiples groupes de voies aveugles et de trous de boucle en résine professionnels, ce circuit à haute fréquencePCB hybridesoffre une transmission de signal stable et une excellente fiabilité thermique, parfaitement adaptée à la communication par micro-ondes RF, aux équipements sans fil à large bande et aux systèmes de correspondance d'impédance de haute précision.

Détails de la construction des PCB

Format des illustrations et norme de conformité

Format des illustrations: fourni en Gerber RS-274-X, norme industrielle universelle pour la fabrication de précision de circuits imprimés hybrides multicouches.

Norme de qualité: conforme aux critères IPC-Classe-2, garantissant une performance d'impédance stable pour la transmission de signaux RF à long terme.

Disponibilité: service de transport maritime mondial pour soutenir les marchés internationaux de communication sans fil et de génie RF.

Introduction du RO4003C de Rogers

RO4003C appartient à la série de stratifiés céramiques hydrocarbures RO4000 haut de gamme, spécialement conçus pour des performances supérieures à haute fréquence et une fabrication de circuits rentable.En tant que matériau diélectrique à faible perte, il est entièrement compatible avec les procédés de fabrication FR-4 standard, brisant ainsi la limite de coût des cartes traditionnelles à haute fréquence.lignes de transmission contrôlées par impédance et réseaux de correspondance des signaux, conservant une excellente performance électrique dans des conditions de travail à haute fréquence supérieures à 500 MHz.

RO4003C présente un coefficient de température extrêmement bas de constante diélectrique et une valeur stable de Dk sur une large plage de fréquences, réduisant efficacement la perte d'insertion du signal.L'adoption de l'option de feuille de cuivre LoPro optimise encore l'efficacité de la transmission à haute fréquence. Son CTE en cuivre assure une excellente stabilité dimensionnelle, ce qui est très approprié pour les structures d'empilement multicouches diélectriques mixtes.il conserve des caractéristiques d'expansion stables lors du traitement à haute températureContrairement aux matériaux PTFE, RO4003C ne nécessite pas de traitement de gravure au sodium compliqué pour les vias, ce qui permet une production automatisée et une efficacité de fabrication améliorée.

Applications typiques pour le RO4003C

En tant que stratifié céramique à faible perte d'hydrocarbures, RO4003C est spécialement conçu pour les scénarios de micro-ondes à haute fréquence nécessitant des performances de signal ultra-stables.Il est largement adopté dans les communications commerciales RF et les appareils à micro-ondes de précision:

Antennes de stations de base cellulaires, amplificateurs de puissance et modules émetteurs-récepteurs RF

Radar à ondes millimétriques automobile, systèmes de détection ADAS et de prévention des collisions

Équipement de communication par satellite, y compris les convertisseurs descendants LNB et les terminaux de réception par satellite

Appareils de communication point à point à micro-ondes et de transmission sans fil à large bande

Filtres RF de haute précision, amplificateurs à faible bruit et réseaux de correspondance d'impédance

Étiquettes d'identification par radiofréquence RFID et équipements de détection par micro-ondes industriels

Introduction de la norme RF4-370HR

RF4-370HR est un substrat FR4 à haute Tg de haute performance avec une température de transition en verre de 180°C. Fabriqué à partir de résine époxy multifonctionnelle haute performance et de tissu en verre E,ce matériau possède un taux de dilatation thermique inférieur et une meilleure stabilité thermique que le FR4 conventionnel tout en conservant une excellente capacité de traitement du FR4Il a une température de décomposition thermique (Td) de 340°C, avec une durabilité T260 atteignant 60 minutes et T288 atteignant 30 minutes, offrant une résistance extrême au cycle thermique pour les PCB multicouches.

Les caractéristiques de résistance aux UV et de fluorescence AOI assurent une grande compatibilité avec les systèmes d'inspection optique automatisés, améliorant ainsi la précision et l'efficacité de la production.stabilité chimique supérieure et résistance à l'humidité, 370HR est largement utilisé dans les panneaux multicouches de stratification séquentielle.entièrement conforme aux normes environnementales RoHS et certifié par des certifications IPC et UL.

Demande typique de 370HR

En tant que substrat FR-4 fiable à haute Tg, 370HR se concentre sur la résistance aux températures élevées, la résistance aux CAF et les cartes de stratification multiconditionnelles complexes,idéal pour les produits électroniques industriels difficiles et fiables:

Plaques maîtresses de serveurs, sources d'alimentation de communication et arrière-plan d'infrastructures de télécommunications

Équipement de commande industriel nécessitant un fonctionnement continu à long terme et une résistance au cycle thermique

Modules électroniques embarqués automobiles et circuits de commande de véhicules dans des environnements hostiles

PCB complexes multicouches avec stratification séquentielle et interconnexion à haute densité

Instruments de détection de précision nécessitant une inspection optique automatisée AOI

Équipements de stockage d'énergie et circuits imprimés industriels de gestion de l'énergie
