PCB RO4003C 8 couches 5,05 mm masque de soudure vert finition or par immersion

Ce PCB est doté d'une configuration en cuivre à 8 couches, spécialement conçue pour les applications électroniques à haute fréquence et à haute fiabilité.Pour les produits de l'industriedes noyaux, de la prépuce RO4450F et d'une feuille de cuivre de haute qualité, où les noyaux RO4003C servent de couches diélectriques clés pour assurer une excellente intégrité du signal,et le pré-pressage RO4450F agit comme le milieu de liaison entre les couches, travaillant conjointement avec le film de cuivre pour former une structure multicouche stable et haute performance.

Détails du PCB

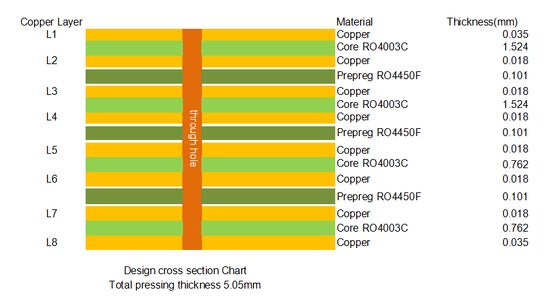

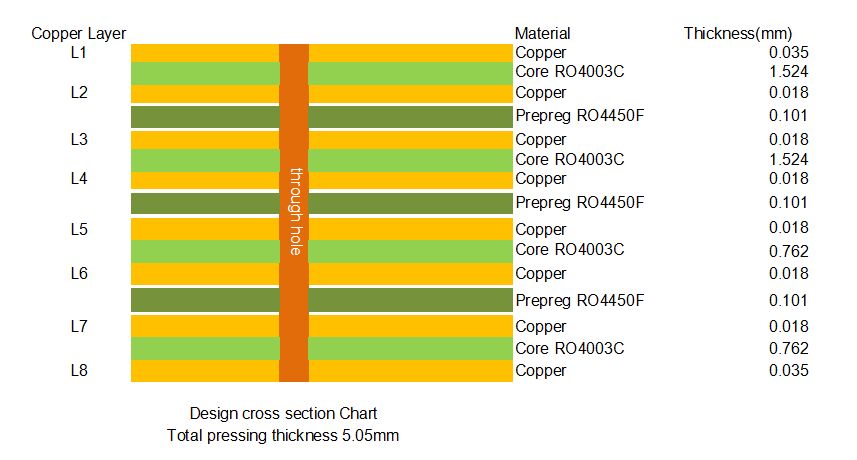

Accumulation de PCB

RO4003C Lignes directrices pour le traitement des cartes multicouches

Réservation

Les stratifiés RO4003C entièrement revêtus doivent être conservés à température ambiante (de 50 à 90 °F/ 10 à 32 °C). It is advisable to implement a first-in-first-out inventory management system and establish a method to track material lot numbers throughout the PWB manufacturing process and the delivery of finished circuitsCette pratique contribue à maintenir la stabilité des performances du matériau RO4003C et assure la traçabilité de la qualité de traitement.

Préparation de la couche intérieure

Outils

Les stratifiés RO4003C sont compatibles avec une variété de systèmes d'outillage à broches et sans broches.et le poinçonnage avant ou après la gravure dépend des capacités et des préférences de l'usine de fabrication de circuitsDans la plupart des cas, des broches en fente, un format d'outillage multilinéaire et un poinçonnage post-grave suffisent pour répondre aux exigences,assurer efficacement la précision d'alignement des couches intérieures des cartes multicouches RO4003C et minimiser les erreurs de traitement.

Préparation de surface pour le traitement de la photorésistance et la gravure au cuivre

La préparation de surface du cuivre pour l'imagerie photo peut être réalisée par des procédés chimiques ou mécaniques, selon l'épaisseur du noyau RO4003C.Les noyaux RO4003C plus minces doivent être préparés par un procédé chimique comprenant le nettoyage, les étapes de microgravure, de rinçage à l'eau et de séchage pour éviter les dommages mécaniques au matériau du noyau.qui éliminent efficacement les contaminants de surface et améliorent l'adhérence photorésistante.

Les matériaux RO4003C sont compatibles avec la plupart des photorésistes à film liquide et sec. Une fois moulés, ils peuvent être traités à l'aide de systèmes de développement, de gravure et de bande (DES) couramment utilisés pour les matériaux FR-4,réduire les coûts de modification des équipements et améliorer l'efficacité de traitement des cartes multicouches RO4003C.

Traitement par oxydation

Les noyaux RO4003C peuvent être soumis à n'importe quel procédé de traitement alternatif de l'oxyde de cuivre ou de l'oxyde en préparation de la liaison multicouche.La méthode de traitement optimale est généralement celle recommandée dans les lignes directrices fournies avec le système de prépréparation ou d'adhésif sélectionnéUn traitement d'oxyde approprié améliore la résistance à la liaison entre les couches des cartes multicouches RO4003C et assure leur fiabilité.

Liens multicouches

Les stratifiés RO4003C sont compatibles avec de nombreux systèmes adhésifs thermodurcissables et thermoplastiques.Il est recommandé de se référer aux lignes directrices du système adhésif pour les paramètres du cycle de collage (tels que la température, la pression et la durée) pour s'assurer que la qualité de collage des panneaux multicouches RO4003C répond aux exigences et pour éviter les défauts tels que la délamination.

Considérations concernant le forage

Standard entry materials (aluminum or thin pressed phenolic) and exit materials (pressed phenolic or fiber board) can be used when drilling RO4003C cores or bonded RO4003C assemblies in single-layer or multi-layer stacksLa sélection de matériaux d'entrée et de sortie appropriés réduit l'usure de la perceuse, améliore la qualité de la paroi des trous des planches RO4003C et empêche les ébouriffements et autres défauts aux entrées et sorties des trous.
