2 couches TP1600 PCB à haute résistance à la corrosion 0,9 mm d'épaisseur Finition en or pur

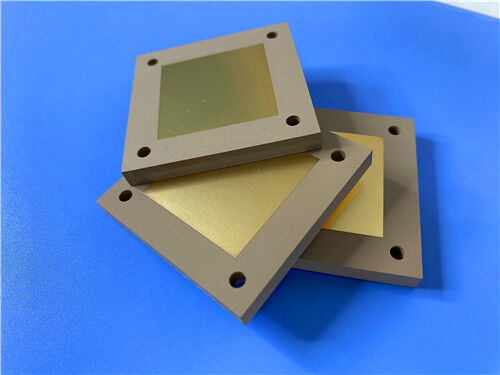

Ce 2 couches rigidePCB RF haute densité TP1600est fabriqué avec un stratifié diélectrique spécialisé en résine PPO chargé de céramique, présentant une constante diélectrique ultra-élevée de 16,0 pour la miniaturisation des circuits. Adopterfinition de surface plaquée or puret fabriqué conformément aux normes industrielles IPC-Class-2, ce PCB de 0,9 mm d'épaisseur offre un faible facteur de dissipation stable, un contrôle diélectrique précis et une résistance aux radiations. Sans renfort en fibre de verre, le TP1600 élimine l'effet de tissage pour des performances électriques constantes. Il convient parfaitement aux antennes miniaturisées, aux filtres micro-ondes, aux charges utiles aérospatiales et aux systèmes de navigation de défense.

PCBSpécifications

Pile de PCB-haut Configuration

Format des illustrations et norme de conformité

Format de l'illustration : livré en Gerber RS-274-X, la norme industrielle universelle garantissant une fabrication de circuits imprimés de haute précision et une compatibilité totale des données.

Norme acceptée : IPC-Class-2, garantissant des performances de service stables et à long terme pour les appareils électroniques à haute fréquence industriels et militaires.

Disponibilité : un service d'expédition mondial est fourni pour prendre en charge les achats d'ingénierie et les projets industriels dans le monde entier.

Introduction du substrat TP1600

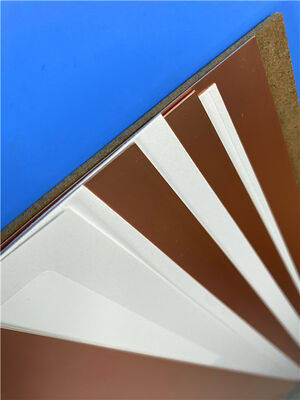

TP1600 est un stratifié diélectrique plaqué cuivre (CCL) composite à haute fréquence spécialisé pour micro-ondes appartenant à laSérie de matériaux TP. Adoptant une matrice de résine d'oxyde de polyphénylène (PPO) chargée de céramique sans renfort en fibre de verre, ce substrat est moulé grâce à une technologie de compression de haute précision. La convention de dénomination indique sa constante diélectrique nominale fixe de 16,0, qui est réglée avec précision en ajustant le rapport de mélange de la poudre céramique et de la résine PPO.

Grâce à un savoir-faire de production personnalisé exclusif, le TP1600 offre une excellente répétabilité diélectrique et une fiabilité de qualité industrielle. La structure sans fibre de verre élimine les interférences de l'effet de tissage, permettant ainsi une distribution électrique uniforme sur l'ensemble de la carte. Ce substrat à Dk élevé est largement utilisé dans les systèmes électroniques militaires, aérospatiaux et micro-ondes de haute précision.

Principales fonctionnalités

Le TP1600 intègre des propriétés électriques, mécaniques et environnementales supérieures pour les applications industrielles à micro-ondes à Dk élevé :

Type de matériau : Stratifié cuivré en résine PPO chargée de céramique et sans fibre de verre

Constante diélectrique : 16,0 ± 0,32, permettant une miniaturisation extrême des circuits pour les antennes compactes

Facteur de dissipation : 0,0012, maintenant une perte de signal ultra-faible jusqu'à 10 GHz

Coefficient de température de Dk (TcDk) : -43 ppm/°C pour des performances diélectriques stables en cas de fluctuation de température

CTE sur l'axe Z : 45 ppm/°C, réduisant efficacement la déformation par dilatation thermique

Surface de substrat lisse sans effet de tissage en fibre de verre

Résistance aux radiations et faible dégazage pour les environnements aérospatiaux difficiles

Avantages clés

Le TP1600 offre des avantages techniques irremplaçables aux concepteurs de circuits hyperfréquences à Dk élevé :

La valeur Dk ultra-élevée prend en charge la conception d'une antenne miniaturisée et d'une structure résonante pour économiser de l'espace sur la carte

Un Df extrêmement faible garantit une atténuation minimale du signal pour les réseaux d'adaptation haute fréquence

La construction sans fibre de verre évite la distorsion du signal causée par l'effet de tissage

Excellente résistance aux radiations qui s'adapte aux conditions de travail aérospatiales, satellitaires et militaires

Usinage plus facile que les substrats en céramique pure avec un rendement de production plus élevé et un coût inférieur

Une adhérence fiable du cuivre empêche le délaminage lors d'un traitement de précision

Applications typiques

Ce PCB RF à 2 couches TP1600 est largement utilisé dans les équipements électroniques de défense et de micro-ondes de haute précision Dk :

-Antennes miniaturisées et modules de capteurs haute fréquence

-Filtres RF/micro-ondes, coupleurs et cavités résonantes

-Systèmes de charge utile pour l'aérospatiale, la défense et les satellites

-Unités électroniques de navigation Beidou et de fusées porte-missiles
