Immersion Gold PCB ENIG Circuit Board Soft Gold PCB Chemical Gold Circuits pour système d'interphone
1.1 Descriptif général

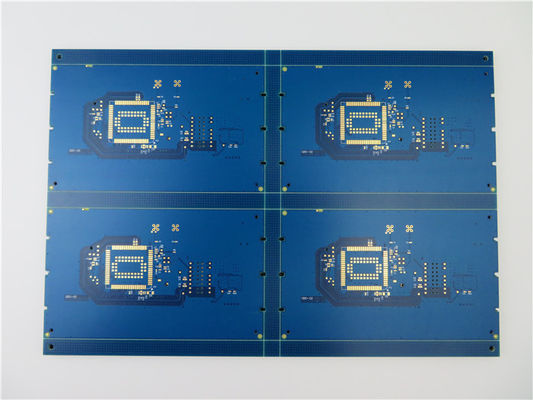

Il s'agit d'un type de PCB bleu mat construit sur un substrat FR-4 avec Tg 130°C pour l'application d'un système d'interphone.C'est une planche à 4 couches de 1,40 mm d'épaisseur avec une couche extérieure de 1 oz et une couche intérieure d'une demi-once.Sérigraphie blanche sur masque de soudure bleu mat en haut et en bas.La finition de surface est de l'or par immersion sur les tampons.Le matériau de base est utilisé à partir d'ITEQ IT-158, une planche entière fournissant 4 panneaux par panneau.Ils sont fabriqués conformément à la norme IPC 6012 classe 2 à l'aide des données Gerber fournies.Chaque 25 panneaux sont emballés pour l'expédition.
1.2 Caractéristiques et avantages
Il convient aux applications portables et grand public ;
Conforme RoHS et adapté aux besoins de fiabilité thermique ;
Excellente planéité de surface, utile pour les circuits imprimés avec boîtiers BGA afin de réduire le taux d'échec lors de l'assemblage et du soudage ;
Le processus SMT est résistant à la soudure par refusion, résistant aux retouches ;
Des vendeurs expérimentés et des services à la clientèle compétents ;
Pas de quantité minimum de commande et échantillon à faible coût ;
Concentrez-vous sur la production de volume faible à moyen ;
Livraison à temps : > 98 %
Taux de réclamation client : <1%
Aucune plainte de qualité n'est destinée à économiser de l'argent;
1.3 Candidatures
Interphone
Étaler le spectre
Amplificateur de signal téléphonique
Dispositifs de repérage de véhicules
Transformateur CA CC
1.4 Paramètre et fiche technique
| TAILLE DE LA CIRCUIT IMPRIMÉ |
285x195=4 PIÈCES |
| TYPE DE CARTE |
PCB multicouche |
| Nombre de couches |
4 couches |
| Composants de montage en surface |
OUI |
| Composants de trou traversant |
OUI |
| EMPILAGE DES COUCHES |
Cuivre ------- 17,8 um (0,5 oz) + couche supérieure de plaque |
| Préimprégné 1 x 1080 + 1 x 2116 |
| cuivre ------- 17,8 um (0,5 oz) couche intermédiaire 1 |
| FR-4 1.0mm |
| cuivre ------- 17,8 um (0,5 oz) couche intermédiaire 2 |
| Préimprégné 1 x 1080 + 1 x 2116 |
| Cuivre ------- 17,8 um (0,5 oz) + couche BOT de plaque |
| LA TECHNOLOGIE |
|
| Trace et espace minimum : |
5,9 mil / 5,8 mil |
| Trous minimaux / maximaux : |
0,775 mm / 2,0 mm |
| Nombre de trous différents : |
4 |
| Nombre de trous de perçage : |
217 |
| Nombre de fentes fraisées : |
0 |
| Nombre de découpes internes : |
0 |
| Contrôle d'impédance : |
non |
| Nombre de doigts d'or : |
0 |
| MATÉRIEL DE CARTE |
|
| Verre époxy : |
FR-4 Tg130℃, er<5.4.IT-158, ITEQ fourni |
| Feuille finale externe : |
1 once |
| Feuille finale interne : |
0,5 oz |
| Hauteur finale du PCB : |
1,4mm ±0,14 |
| PLACAGE ET REVÊTEMENT |
|
| Finition de surface |
Or en immersion (22.1% ) 0.1µm sur nickel 3µm |
| Le masque de soudure s'applique à : |
HAUT et bas, 12 microns minimum |
| Couleur du masque de soudure : |
Bleu mat, KSM-6189BLM1 |
| Type de masque de soudure : |
LPSM |
| CONTOURS/COUPE |
Routage, rainure en V |
| MARQUAGE |
|
| Côté de la légende du composant |
Haut et bas. |
| Couleur de la légende des composants |
Blanc, IJR-4000 MW300, marque Taiyo |
| Nom ou logo du fabricant : |
Marqué sur le tableau dans un conducteur et légué ZONE LIBRE |
| PASSANT PAR |
Trou traversant plaqué (PTH), taille minimale 0,78 mm. |
| INDICE D'INFLAMMABILITÉ |
Homologation UL 94-V0 MIN. |
| TOLÉRANCE DIMENSIONNELLE |
|
| Dimension de contour : |
0,0059" |
| Placage de planche : |
0.0029" |
| Tolérance de forage : |
0.002" |
| TEST |
100% Test électrique avant expédition |
| TYPE D'ŒUVRE À FOURNIR |
fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc. |
| ZONE DE SERVICE |
Dans le monde entier, globalement. |
1.5 Avantages des cartes de circuits imprimés avec du nickel autocatalytique et de l'or par immersion
(1) surface plane
La caractéristique la plus importante est que la surface de tous les plots est parfaitement plane, correspondant à la surface de cuivre sous-jacente, avec tous les bords des plots et des pistes recouverts de nickel/or.
(2) Faible taux de défauts
Une raison importante pour choisir la protection de surface en or par immersion est un taux d'échec très réduit lors de l'assemblage et du soudage par rapport aux cartes revêtues de soudure et nivelées à l'air chaud.Cela est particulièrement vrai pour les panneaux à lignes fines avec un pas de composant de 0,5 mm (20 mils) ou moins.
(3) soudabilité
La soudabilité est élevée mais le temps de soudure est un peu plus long (environ 5 secondes.) Par rapport à la soudure à la vague (3 secondes.)
(4) Sollicitation des planches
Étant donné que les cartes PCB n'ont pas été exposées à des températures élevées, aucune contrainte des trous métallisés ne se produira.Ainsi, les processus à basse température font qu'aucun délaminage du stratifié n'aura lieu.
(5) Stabilité dimensionnelle
Étant donné que les panneaux ne sont pas soumis à des températures supérieures à 90° C (194° F) pendant la fabrication, la stabilité dimensionnelle est élevée.Ceci est d'une grande importance lors de la sérigraphie de pâte à souder sur des cartes SMT à lignes fines, car un meilleur ajustement entre le pochoir et le motif est obtenu que dans le cas de cartes enduites de soudure et nivelées à l'air chaud.
(6) Contamination de la surface du panneau
Comme il n'y a pas de résidu de flux sur la surface de la carte comme c'est le cas avec les cartes revêtues de soudure et nivelées à l'air chaud, la contamination de la surface est considérablement plus faible.Les mesures indiquent une contamination de 4,5 μg de NaCl/cm² (29 μg de NaCl/pouce carré) des cartes revêtues de soudure et nivelées à l'air chaud et une contamination de seulement 1,5 μg de NaCl/cm² (9,6 μg de NaCl/pouce carré). de plaques nickel/or.
(7) Repères
Les repères, les cibles optiques, obtiennent une meilleure définition grâce à la fine couche de nickel/or.
(8) Durée de conservation
La durée de conservation est signalée comme étant d'au moins un an lorsqu'elle est emballée sous vide.
(9) Contacts du clavier
Il est opportun d'exécuter des contacts intégrés pour les claviers avec le même revêtement nickel/or que sur les pastilles SMT afin d'éviter une impression au carbone.Les contacts en carbone présentent souvent une résistance de 100 à 200 ohms, ainsi qu'un degré d'instabilité assez élevé.
