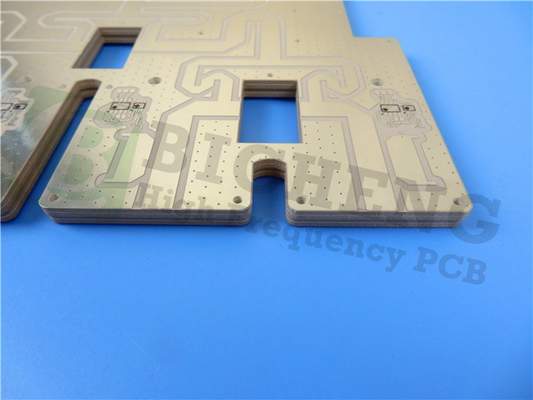

| Surligner: | Le blogue sur les antennes radar,Les PCB à micro-ondes AD1000,50 mil Substrats PCB à micro-ondes |
||
|---|---|---|---|
Introduction:
Aujourd'hui, nous allons plonger dans le monde fascinant des substrats avancés pour les circuits électroniques et explorer les propriétés exceptionnelles de AD1000.Nous allons discuter de ce qui distingue AD1000 des autres substrats, son remarquable matériau PTFE renforcé de verre tissé, et comment il offre une stabilité dimensionnelle et une robustesse mécanique inégalées.L'AD1000 révolutionne la miniaturisation des circuits et ouvre de nouvelles possibilités pour les amplificateurs de puissanceAlors, plongeons tout de suite!
1Propriétés électriques:
L'AD1000 possède des propriétés électriques exceptionnelles: sa constante diélectrique varie avec l'épaisseur, atteignant une valeur impressionnante de 10,2 à 10 GHz, alors que la valeur à 1 MHz reste à déterminer.Le facteur de dissipation est tout aussi remarquable., avec une valeur de 0,0023 à 10 GHz et à déterminer à 1 MHz.
Le coefficient de température de la constante diélectrique à 10 GHz est de -380 ppm/°C, indiquant des changements significatifs de la constante diélectrique avec la température.Si vos appareils ou systèmes dépendent de performances électriques constantes, une sélection minutieuse des matériaux est cruciale.
L'AD1000 présente une résistivité de volume et une résistivité de surface exceptionnelles, présentant d'excellentes propriétés d'isolation.40x10^9 MΩ-cm et 5.36x10^7 MΩ-cm, ainsi que des valeurs de résistivité de surface de 1,80x10^9 MΩ et 3,16x10^8 MΩ.
Conformément aux normes IPC TM-650, l'AD1000 résiste à une résistance électrique de 622 volts par mil, a une tension de rupture diélectrique supérieure à 45 kV,et démontre une résistance à l'arc impressionnante de plus de 180 secondes.
2Propriétés thermiques:
L'AD1000 excelle en termes de propriétés thermiques, essentielles pour un fonctionnement fiable du système électronique.qui lui permettent de résister à des environnements à haute température sans compromettre son intégritéEn outre, l'AD1000 présente des caractéristiques de dilatation thermique remarquables, avec une CTE (X, Y) de 8 ppm/°C et 10 ppm/°C respectivement, et une CTE (Z) de 20 ppm/°C de 50 à 150oC.
| Les biens immobiliers | Unités | Le montant de l'aide | Méthode d'essai |
| 1Propriétés électriques | |||
| Constante diélectrique (pouvant varier en fonction de l'épaisseur) @ 10 GHz | - | 10.2 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation @ 10 GHz | - | 0.0023 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient de température de la constante diélectrique, TCεr @ 10 GHz (-40-150°C) | en ppm/°C | - 380 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | |||
| C96/35/90 | MΩ-cm | 1.40x109 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ-cm | 5.36x107 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | |||
| C96/35/90 | MΩ | 1.80x109 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ | 3.16x108 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| La résistance électrique | Volts/mil (kV/mm) | 622 (24.5) | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | KV | > 45 | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Résistance à l'arc | seconde | > 180 | IPC TM-650 2. Les produits de base sont les suivants:5.1 |
| 2Propriétés thermiques | |||
| Température de décomposition (Td) | |||
| Nom de l'entreprise | °C | > 500 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| 5% | °C | > 500 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| T260 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T288 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T300 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Expansion thermique, CTE (X,Y) 50 à 150 °C | en ppm/°C | 8, 10 | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Expansion thermique, CTE (Z) 50 à 150 °C | en ppm/°C | 20 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| 3Propriétés mécaniques | |||
| Résistance à l'écaillage au cuivre (1 oz/35 microns) | |||
| Après un stress thermique | Lb/in (N/mm) | >12 (2.1) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| À des températures élevées (150o) | Lb/in (N/mm) | 13.6 (2.4) | IPC TM-650 2. Les produits de base sont les suivants:4.8.2 |
| Solutions après-processus | Lb/in (N/mm) | IPC TM-650 2. Les produits de base sont les suivants:4.8 | |
| Module des jeunes | Le nombre de points de contact est le suivant: | 200 (1,38) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Résistance à la flexion (machine/cross) | Le nombre de points de contact est le suivant: | 9.9/7.5 (68/52) | IPC TM-650 2. Les produits de base sont les suivants:4.4 |
| Résistance à la traction (machine/croix) | Le nombre de points de contact est le suivant: | 5.1/4.3 (35/30) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Module de compression | Le nombre de points de contact est le suivant: | > 425 (> 2,93) | Pour les appareils à commande numérique |
| Ratio de Poisson | - | 0.16 | Pour l'utilisation dans les machines à coudre |
| 4Propriétés physiques | |||
| Absorption de l'eau | % | 0.03 | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité ambiante 23oC | g/cm3 | 3.20 | ASTM D792 Méthode A |
| Conductivité thermique | Pour les appareils électroniques | 0.81 | Pour l'utilisation dans les machines de traitement de l'air |
| Intégrabilité | classe | Rencontre V0 | L'utilisation de l'équipement |
| Dégazage de la NASA, 125oC, ≤10- 6torrent | % | Les données sont fournies par la NASA SP-R-0022 | |
| Perte de masse totale | % | 0.01 | Les données sont fournies par la NASA SP-R-0022 |
| Les volatiles collectés | % | 0.00 | Les données sont fournies par la NASA SP-R-0022 |
| La vapeur d'eau récupérée | % | 0.00 | Les données sont fournies par la NASA SP-R-0022 |
3Propriétés mécaniques:
L'AD1000 possède non seulement des propriétés électriques et thermiques exceptionnelles, mais présente également une résistance mécanique impressionnante.même après une contrainte thermiqueÀ des températures élevées de 150°C, la résistance à l'écaillage reste élevée à 13,6 lb/in.
Avec un module de Young de 200 kpsi, l'AD1000 est rigide et résistant à la déformation.assurer la résilience et la durabilité dans des applications exigeantes.
L'AD1000 présente une résistance à la traction de 5,1 kpsi (direction de la machine) et 4,3 kpsi (direction transversale), soulignant sa capacité à résister aux forces de tension.d'une résistance à la compression supérieure à 425 kpsi,, conservant la forme et l'intégrité structurelle sous des charges de compression importantes.
4Propriétés physiques:
L'AD1000 présente d'excellentes propriétés physiques, dont un faible taux d'absorption de l'eau de seulement 0,03%, assurant une résistance exceptionnelle à l'humidité.fournissant une solution légère mais robuste pour diverses applications électroniquesLa conductivité thermique de l'AD1000 est de 0,81 W/mK, ce qui facilite une dissipation de chaleur efficace et améliore les performances globales de l'appareil.
L'AD1000 répond à des normes d'inflammabilité strictes, atteignant une cote V0 dans la classification UL-94.et vapeur d'eau récupérées à 125 °C et ≤ 10-6 torr.
Notre capacité en PCB (AD1000):
| Matériau du PCB: | Tissu de verre renforcé en PTFE/céramique rempli |
| Nom: | Le montant de l'aide |
| Constante diélectrique: | 10.2 |
| Facteur de dissipation | 00,0023 à 10 GHz |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique: | Les émissions de dioxyde de carbone et de dioxyde de carbone sont définies comme les émissions de dioxyde de carbone et les émissions de dioxyde de carbone. |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | L'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, l'OSP, le cuivre nu, l'or pur, l'ENEPIG, etc. |
Conclusion:
L'AD1000 est un substrat remarquable qui offre des propriétés électriques, thermiques, mécaniques et physiques inégalées.Son matériau PTFE renforcé de verre tissé unique offre une stabilité dimensionnelle exceptionnelle et une robustesse mécanique, ce qui en fait un choix idéal pour des applications exigeantes dans les amplificateurs de puissance, les filtres, les coupleurs et plus encore.
Grâce à notre expertise et à nos capacités avancées, nous pouvons fournir des solutions PCB fiables et performantes adaptées à vos besoins spécifiques.
