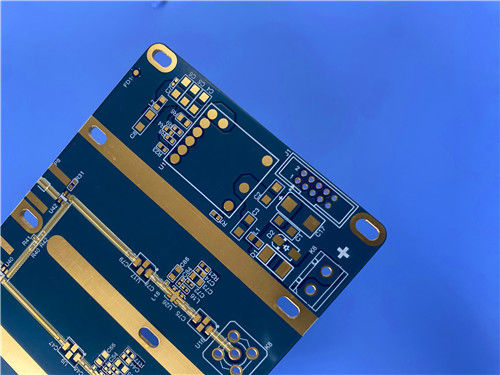

Plaque de circuits imprimés multicouche à 12 couches M6 pour le contrôle de l'impédance des PCB

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Matériau de base:

Megtron6 (M6) R-5775G(HVLP) + Préimprégné R-5670(G)

Nombre de couches:

12 couches

Épaisseur de PCB:

2.12mm

Taille du PCB:

220 mm x 60 mm par unité (tolérance : ±0,15 mm)

Écran à soigneux:

Blanc

Masque de soudure:

Poids en cuivre:

Couches extérieures (L1, L12) : 1 oz (1,4 mils / 35 μm) Couches intérieures : 0,5 oz (0,7 mils / 17

Finition superficielle:

Gol d'immersion nickel électrolaire (ENIG)

Mettre en évidence:

PCB M6 à 12 couches avec ENIG

Circuit imprimé multicouche à contrôle d'impédance

PCB haute vitesse avec garantie

Description du produit

Plaque de circuits imprimés multicouche à 12 couches M6 pour le contrôle de l'impédance des PCB

Ce PCB rigide de 12 couches est conçu avec Panasonic Megtron6 (M6) R-5775 - un haut débit avancé,laminé revêtu de cuivre à faible perte (CCL) - pour fournir une intégrité et une fiabilité exceptionnelles du signal pour des applications exigeantes à haute fréquence.

Détails du PCB

Paramètre	Spécification
Nombre de couches	PCB rigide à douze couches
Matériau de base	Le médicament doit être présenté sous forme de comprimés.
Dimensions du tableau	Pour chaque unité, 220 mm x 60 mm (tolérance: ±0,15 mm)
Épaisseur du panneau fini	2.12 mm
Poids du cuivre	Couches extérieures (L1, L12): 1 oz (1,4 mil / 35 μm) Couches intérieures: 0,5 oz (0,7 mils / 17 μm) ou 1 oz (35 μm) (par empilement)
Via épaisseur de revêtement	25 μm
Traces/espace minimaux	3 millions / 3 millions
Taille minimale du trou	0.2 mm
Les voies	459 en tout (pas de voies aveugles); voies de 0,2 mm et de 0,4 mm remplies de résine + revêtement de couverture
Finition de surface	L'or à immersion au nickel sans électro (ENIG)
Filtres à soie	En haut (L1): blanc; en bas (L12): blanc
Masque de soudure	En haut (L1): bleu; en bas (L12): bleu
Assurance qualité	Test électrique à 100% avant expédition
Format de l'œuvre	Le Gerber RS-274-X
Norme de qualité	Classe IPC-3

Accumulation de PCB précis

Type de couche	Spécification	Épaisseur
Couche de cuivre (tête extérieure - L1)	Couche de cuivre	35 μm (1 oz)
Prépreg	R-5670 ((G) 1080 (68%) × 1	81.4 μm
Couche de cuivre (à l'intérieur - L2)	Couche de cuivre2	35 μm (1 oz)
Le noyau Megtron6	Le système d'exploitation de l'appareil doit être équipé d'un dispositif de détection de la pollution atmosphérique.	75 μm
Couche de cuivre (intérieur - L3)	Couche de cuivre	17 μm (0,5 oz)
Prépreg	R-5670 ((G) 3313 (59%) × 2	2190,9 μm
Couche de cuivre (à l'intérieur - L4)	Couche de cuivre4	17 μm (0,5 oz)
Le noyau Megtron6	Le système d'exploitation de l'appareil doit être équipé d'un dispositif de détection de la pollution atmosphérique.	75 μm
Couche de cuivre (intérieur - L5)	Couche de cuivre5	17 μm (0,5 oz)
Prépreg	R-5670 ((G) 3313 (59%) × 2	216.5 μm
Couche de cuivre (intérieur - L6)	Couche de cuivre	35 μm (1 oz)
Le noyau Megtron6	Le système d'exploitation de l'appareil doit être équipé d'un dispositif de détection de la pollution atmosphérique.	400 μm (épaisseur du noyau pour la stabilité)
Couche de cuivre (intérieur - L7)	Couche de cuivre	35 μm (1 oz)
Prépreg	R-5670 ((G) 3313 (59%) × 2	215.6 μm
Couche de cuivre (à l'intérieur - L8)	Couche de cuivre8	17 μm (0,5 oz)
Le noyau Megtron6	Le système d'exploitation de l'appareil doit être équipé d'un dispositif de détection de la pollution atmosphérique.	75 μm
Couche de cuivre (intérieur - L9)	Couche de cuivre	17 μm (0,5 oz)
Prépreg	R-5670 ((G) 3313 (59%) × 2	2190,8 μm
Couche de cuivre (intérieur - L10)	Couche de cuivre10	17 μm (0,5 oz)
Le noyau Megtron6	Le système d'exploitation de l'appareil doit être équipé d'un dispositif de détection de la pollution atmosphérique.	75 μm
Couche de cuivre (intérieur - L11)	Couche de cuivre	35 μm (1 oz)
Prépreg	R-5670 ((G) 1080 (68%) × 1	81.4 μm
Couche de cuivre (fond extérieur - L12)	Couche de cuivre	35 μm (1 oz)

Contrôle de l'impédance critique (50 Ohm à extrémité unique)

Indicateur d'impédance	Configuration	Couche	Largeur de la trace	Couches de référence	Impédance cible
Impédance-1	À une seule fin	L1 (supérieur extérieur)	5.71 millilitres	En bas: L2	50 Ohms
Impédance 2	À une seule fin	L3 (à l'intérieur)	4.31 millilitres	Supérieur: L2; inférieur: L4	50 Ohms
Impédance-3	À une seule fin	L5 (interne)	4.71 millilitres	En haut: L4; en bas: L7	50 Ohms
Impédance 4	À une seule fin	L8 (à l'intérieur)	4.51 millilitres	En haut: L7; en bas: L9	50 Ohms
Impédance 5	À une seule fin	L10 (interne)	4.31 millilitres	En haut: L9; en bas: L11	50 Ohms

Le métron6 (M6) R-5775 est utilisé pour la fabrication de l'électronique.

Le Panasonic Megtron6 (M6) R-5775 est un stratifié en cuivre recouvert de plusieurs couches (CCL) de qualité supérieure conçu pour les systèmes électroniques à haute fréquence, à grande vitesse et à haute fiabilité.Conçu pour répondre aux exigences strictes de la 5GDans les applications de calcul à ondes millimétriques et de calcul haute performance (HPC), il combine une faible perte diélectrique (Df), une constante diélectrique stable (Dk),et une fiabilité thermique exceptionnelle - permettant une transmission transparente des signaux à grande vitesse avec une atténuation minimale.

En tant que matériau exempt d'halogène et conforme à la norme RoHS, Megtron6 s'aligne sur les normes de fabrication verte tout en prenant en charge les conceptions de circuits imprimés de 4 à 30 couches, ce qui le rend polyvalent pour les architectures de circuits complexes.Sa compatibilité avec la technologie de traitement traditionnelle FR-4 élimine le besoin d'équipements spéciaux, réduisant les coûts de production sans compromettre les performances.

Principales caractéristiques du Megtron6 (M6) R-5775

Les biens immobiliers	Spécification
Constante diélectrique (Dk)	3.4 (1 GHz/23°C); 3,34 (13 GHz)
Facteur de dissipation (Df)	0Pour le calcul de la température de l'air, on utilise les valeurs suivantes:
Coefficient de dilatation thermique (CTE)	L'axe X: 16 ppm/°C; l'axe Y: 16 ppm/°C; l'axe Z: 45 ppm/°C
Température de transition du verre (Tg)	> 185°C (méthode DSC); 210°C (méthode DMA)
Température de décomposition thermique (Td)	410°C (méthode TGA)
Support de couche	Des conceptions de PCB multicouches de 4 à 30 couches
Conformité environnementale	Conforme à la réglementation RoHS; sans halogène
Compatibilité de fabrication	Traitement traditionnel du FR-4 (pas besoin d'équipement spécial)
Indice de flammabilité	Le produit doit être présenté sous la forme suivante:

Applications typiques

Ce circuit imprimé Megtron6 à 12 couches est conçu pour des systèmes haute performance et haute fréquence dans tous les secteurs:

Communication 5G: antennes à ondes millimétriques, antennes RF AAU (Active Antenna Unit) et matériel de la station de base 5G.
L'électronique automobile: radar à ondes millimétriques à 77 GHz, ADAS (systèmes d'assistance au conducteur avancés) et capteurs de conduite autonome.
Centres de données: cartes mères de serveurs haute vitesse, PCB de modules optiques 400G/800G et interconnexions à large bande passante.
Aérospatiale et défense: systèmes de communication par satellite, circuits radar haute fréquence et avionics.
Électronique grand public: routeurs Wi-Fi 6E/7, appareils AR/VR et périphériques informatiques haute performance.
