Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | TC600 1.27mm | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 1,4 millimètres ±0.1 | Taille de carte PCB: | 120 x 66mm=1up |
| Masque de soudure: | noir | Silkscreen: | blanc |
| Poids de cuivre: | 1oz | Finition extérieure: | Argent d'immersion, 80,8% |
| Mettre en évidence: | Panneau à grande vitesse de carte PCB de micro-onde,Micro-onde Oven Circuit Board de carte PCB,Double panneau dégrossi de carte PCB de micro-onde |
||

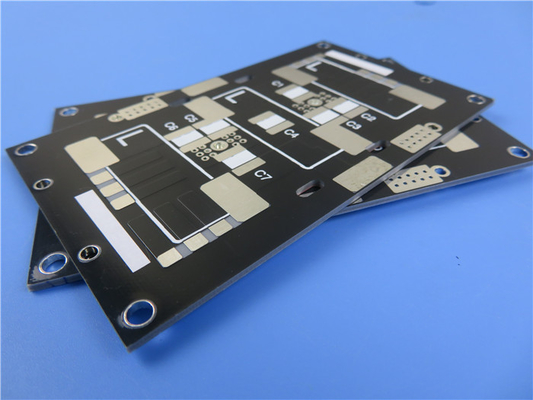

TC600 carte dégrossie par double à haute fréquence à micro-ondes de la carte PCB 50mil 1.27mm avec de l'argent d'immersion
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de gestion de chaleur que la carte PCB a faite sur le substrat TC600 de Rogers (Arlon) avec l'épaisseur 50mil, commençant le cuivre 0.5oz, a fini le masque de cuivre et noir de 1oz de soudure de la côté composants et l'argent d'immersion plaqué sur des protections. C'est un panneau de double couche construit selon la norme de la classe 2 d'IPC. Tous les panneaux sont sonde d'essai de 100%, de vol ou montage électrique d'essai, avant expédition.
Caractéristiques de carte PCB
| TAILLE DE CARTE PCB | 120 x 66mm=1up |
| TYPE DE CONSEIL | Le double a dégrossi carte PCB |
| Nombre de couches | 2 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | NON |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 17um (0,5 onces) +plate |
| TC600 1.27mm | |
| cuivre ------- 17um (0,5 onces) + couche de BOT de plat | |
| TECHNOLOGIE | |
| Trace et espace minimum : | mil 6 mils/6 |
| Trous minimum/maximum : | 0,5 millimètres/4,0 millimètres |
| Nombre de différents trous : | 6 |
| Nombre de forages : | 87 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | TC600 1.27mm |
| Aluminium final externe : | 1,0 onces |
| Aluminium final interne : | NON-DÉTERMINÉ |
| Taille finale de carte PCB : | 1,4 millimètres ±0.1 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Argent d'immersion, 80,8% |
| Soudez le masque pour s'appliquer à : | Côté supérieur et côté inférieur |
| Couleur de masque de soudure : | Noir |
| Type de masque de soudure : | LPI |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | Côté composants |
| Couleur de légende composante | Blanc |
| Fabricant Name ou logo : | NON-DÉTERMINÉ |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), taille minimum 0.5mm. |
| ESTIMATION DE FLAMIBILITY | 94V-0 |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Nos avantages
1. Les capacités puissantes de carte PCB soutiennent votre recherche et développement, ventes et marketing ;
2. Des produits et la fabrication de carte PCB sont certifiés par des organismes autorisés ;
3. atelier 16000㎡ avec la capacité de la sortie 30000㎡ et 8000 types de cartes PCB par mois ;
4. Vérification rapide de CADCAM et citation libre de carte PCB ;
5. Aucune quantité d'ordre minimum. 1 morceau est disponible ;
6. Une équipe avec la passion, la discipline, la responsabilité et l'honnêteté ;
7. Plus que les années 19+ d'une expérience à haute fréquence de carte PCB ;
8. Capacité de carte PCB de prototype à la capacité de production de masse ;
9. La livraison à l'heure : >98%, taux de plainte de client : <1>
10. Classe 3 de la classe 2/IPC d'IPC ;
Nos capacités de carte PCB (2022)
| Paramètre | Valeur |
| Comptes de couche | 1-32 |
| Matériel de substrat | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT/Duriod 5880 ; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC ; RT/duroid 5880LZ ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5, TLY-5Z ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350 ; TC600 ; Nelco N4000, N9350, N9240 ; FR-4 (haut Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 haut CTI>600V ; Polyimide, ANIMAL FAMILIER ; Noyau etc. en métal. |
| Taille maximum | Essai volant : 900*600mm, essai 460*380mm, aucun essai 1100*600mm de montage |
| Tolérance d'ensemble de conseil | ±0,0059"(0.15mm) |
| Épaisseur de carte PCB | 0,0157" - 0,3937" (0.40mm--10.00mm) |
| Tolérance d'épaisseur (T≥0.8mm) | ±8% |
| Tolérance d'épaisseur (t<0.8mm) | ±10% |
| Épaisseur de couche d'isolation | 0,00295" - 0,1969" (0.075mm--5.00mm) |
| Voie minimum | 0,003" (0.075mm) |
| L'espace minimum | 0,003" (0.075mm) |
| Épaisseur de cuivre externe | 35µm--350µm (1oz-10oz) |
| Épaisseur de cuivre intérieure | 17µm--350µm (0.5oz - 10oz) |
| Forage (mécanique) | 0,0079" - 0,25" (0.2mm--6.35mm) |
| Trou de finition (mécanique) | 0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (mécanique) | 0,00295" (0.075mm) |
| Enregistrement (mécanique) | 0,00197" (0.05mm) |
| Allongement | 12:1 |
| Type de masque de soudure | LPI |
| Min Soldermask Bridge | 0,00315" (0.08mm) |
| Min Soldermask Clearance | 0,00197" (0.05mm) |
| Prise par l'intermédiaire de diamètre | 0,0098" - 0,0236" (0.25mm--0.60mm) |
| Tolérance de contrôle d'impédance | ±10% |
| Finition extérieure | HASL, HASL SI, l'ENIG, étain d'immersion, argent d'immersion, OSP, doigt d'or, etc. plaqué par or pur. |
