M6 PCB à faible perte à haute vitesse à 6 couches de 1,4 mm d'épaisseur ENEPIG Finition

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8 à 9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Matériau de PCB:

"Propulsion électrique" (PV)

Nombre de couches:

6-Layer

Épaisseur des PCB:

1.4 mm

Taille des PCB:

81,9 mm x 53,7 mm=1PCS, +/- 0,15mm

Poids en cuivre:

1 oz (1,4 ml) couches extérieures, 0,5 oz couches intérieures

Finition de surface:

Or au bain chaud d'immersion de palladium de nickel au bain chaud (ENEPIG)

Mettre en évidence:

PCB à faible perte à 6 couches

M6 PCB à 6 couches

ENEPIG Finition 6 couches de PCB

Description du produit

Ce PCB à 6 couches fabriqué à partir de Megtron6 (M6) R-5775G haute performance. Conçu pour des applications à haute vitesse et à faible perte, il est idéal pour les technologies de pointe telles que la communication 5G,électronique automobile, et l'informatique haute performance.

Détails de la construction

Ce circuit imprimé à 6 couches est méticuleusement conçu pour répondre aux exigences rigoureuses des appareils électroniques d'aujourd'hui.

- Matériau de base: Megtron6 (M6) - R5775G (HVLP)
- Nombre de couches: 6 couches, permettant des circuits complexes.
- Dimensions du panneau: 81,9 mm x 53,7 mm, avec une tolérance de ± 0,15 mm, assurant un ajustement précis dans les boîtiers du dispositif.
- Trace/Espace minimum: 4/5 mils, ce qui facilite les mises en page à haute densité.
- Taille minimale du trou: 0,3 mm, pouvant accueillir différents types de composants.
- Épaisseur de la planche finie: 1,4 mm, optimisée pour la durabilité.
- Finition de surface: nickel électroless or d'immersion en palladium électroless (ENEPIG), offrant une excellente soudabilité et une résistance à la corrosion.

Les biens immobiliers			Unités	Méthode d'essai	Condition	Valeur typique
Les produits chimiques	Température de transition du verre (Tg)		C	DSC	Comme reçu	185
	Température de transition du verre (Tg)			DMA	Comme reçu	210
	Température de décomposition thermique		C	TGA	Comme reçu	410
	Il est temps d'aller à Delam (T288)	Sans Cu	- Je vous en prie.	IPC TM-650 2. Les produits de base sont les suivants:4.24.1	Comme reçu	> 120
	Il est temps d'aller à Delam (T288)	Avec Cu	- Je vous en prie.	IPC TM-650 2. Les produits de base sont les suivants:4.24.1	Comme reçu	> 120
	CTE: α1	X - axe ppm / C	ppm / C	IPC TM-650 2. Les produits de base sont les suivants:4.24	< Tg	14 à 16
		Axe Y ppm / C	ppm / C	IPC TM-650 2. Les produits de base sont les suivants:4.24	< Tg	14 à 16
		Z - axe en ppm / C	ppm / C	IPC TM-650 2. Les produits de base sont les suivants:4.24	< Tg	45
	CTE: α2	Z - axe en ppm / C	ppm / C	IPC TM-650 2. Les produits de base sont les suivants:4.24	> Tg 260	260
Électricité	Résistance au volume		MΩ - cm	IPC TM-650 2. Les produits de base sont les suivants:5.17.1	C-96/35/90 Le gouvernement fédéral	1 x 10⁹
	Résistance de surface		MΩ	IPC TM-650 2. Les produits de base sont les suivants:5.17.1	C-96/35/90 Le gouvernement fédéral	1 x 10⁸
	Constante diélectrique (Dk)	@ 1 GHz	/	IPC TM-650 2. Les produits de base sont les suivants:5.5.9	C-24/23/50 Le gouvernement fédéral	3.71
	Constante diélectrique (Dk)	@ 10GHz	/	IPC TM-650 2. Les produits de base sont les suivants:5.5.5	C-24/23/50 Le gouvernement fédéral	3.61
	Facteur de dissipation (Df)	@ 1 GHz	/	IPC TM-650 2. Les produits de base sont les suivants:5.5.9	C-24/23/50 Le gouvernement fédéral	0.002
	Facteur de dissipation (Df)	@ 10GHz	/	IPC TM-650 2. Les produits de base sont les suivants:5.5.5	C-24/23/50 Le gouvernement fédéral	0.004
Les résultats	Absorption de l'eau		%	IPC TM-650 2. Les produits de base sont les suivants:6.2.1	D-24/23	0.14
	Résistance à la pellicule	1 oz (H-VLP)	KN / m	IPC TM-650 2. Les produits de base sont les suivants:4.8	Comme reçu 0.8	0.8
	Intégrabilité		/	L.U.	C-48/23/50 et de l'arrêt du Conseil	94V-0

Configuration de la pile

L'empilement de notre PCB est conçu pour des performances optimales dans les applications à haute fréquence:

Couches de cuivre: plusieurs couches de cuivre allant de 17 μm à 35 μm, placées stratégiquement pour une transmission efficace du signal.

Matériaux de prépréparation: les prépréparations R-5670 ((G) assurent la stabilité et l'isolation entre les couches de cuivre.

Matériau de base: M6 Core R5775G (HVLP) assure une faible perte diélectrique et une fiabilité thermique élevée.

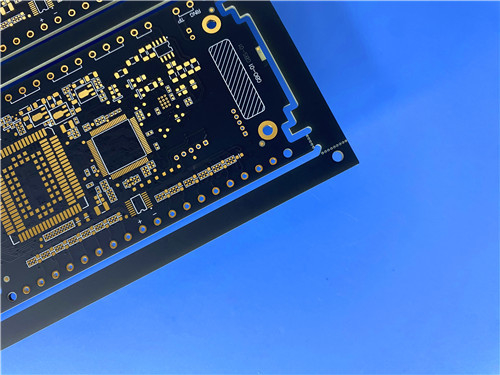

M6 PCB à faible perte à haute vitesse à 6 couches de 1,4 mm d'épaisseur ENEPIG Finition 0

Avantages du produit Megtron6 (M6) R-5775G

Performance à grande vitesse
Le stratifié Megtron6 est spécialement conçu pour les applications à haute fréquence, avec une constante diélectrique de 3,4 à 1 GHz et de 3,34 à 13 GHz, il minimise la perte de signal.ce qui le rend idéal pour les communications 5G et autres technologies à haute vitesse.

Faible perte diélectrique
Le facteur de dissipation de 0,002 à 1 GHz et de 0,0037 à 13 GHz garantit une transmission efficace de l'énergie, réduisant la production de chaleur et améliorant les performances globales.

Fiabilité thermique
La haute valeur de Tg (> 185 °C) et la température de décomposition thermique (Td) de 410 °C rendent ce PCB adapté à des environnements présentant des défis thermiques importants,comme les applications automobiles et aérospatiales.

Conformité environnementale
Ce PCB est conforme à la directive RoHS et exempt d'halogènes, conformément aux normes mondiales de fabrication verte.

Matériau du PCB:	Tissu en verre à faible DK
Nom:	Laminat R-5775 ((G), prépreg R-5670 ((G)
Constante diélectrique:	3.61 à 10 GHz
Facteur de dissipation	0.004 10 GHz
Nombre de couches:	PCB multicouches, PCB hybrides
Poids en cuivre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur du PCB:	0.4 mm, 0.6 mm, 0.8 mm, 1.0 mm, 1.6 mm, 1.8 mm, 2.0 mm
Taille des PCB:	≤ 400 mm x 500 mm
Masque de soudure:	Vert, noir, bleu, jaune, rouge, etc.
Finition de surface:	Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc.

Applications typiques

Communication 5G: stations de base, antennes à ondes millimétriques, terminaux RF

Électronique automobile: systèmes radar à 77 GHz, ADAS

Centres de données: cartes mères de serveurs haute vitesse, modules optiques PCB

Aérospatiale: circuits imprimés pour la communication par satellite et les radars

Électronique de consommation: routeurs Wi-Fi 6E/7, appareils AR/VR

Conclusion
Ce circuit imprimé à Megtron6 est un composant essentiel dans le paysage de l'électronique moderne, des communications à grande vitesse aux systèmes de sécurité automobile.ses caractéristiques et matériaux avancés fournissent la base pour des conceptions innovantesAu fur et à mesure que la technologie continue d'avancer, ce PCB est prêt à relever les défis des applications de haute performance de demain.et solutions de PCB respectueuses de l'environnement.
