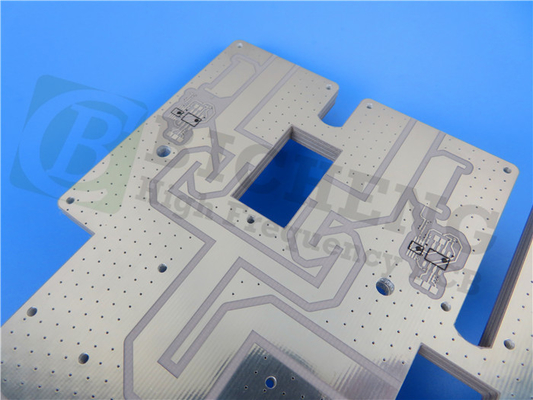

2 couches RT duride 6002 25mil PCB Substrate immersion plaqué or

Notre dernière livraison de PCB de haute qualité est présentée avec plaisir, visant à élever les conceptions électroniques à de nouveaux sommets.assurant des performances inégalées, fiabilité et souplesse.

Au cœur des PCB se trouve l'utilisation de composites PTFE remplis de céramique Rogers RT/duroid 6002, réputés pour leurs propriétés exceptionnelles.L'intégrité optimale du signal est obtenue avec un processus DK de 2.94 à 10 GHz/23°C, tandis qu'une transmission de puissance efficace est assurée avec un facteur de dissipation impressionnamment bas de 0,0012 à 10 GHz/23°C.Une haute stabilité thermique de Td> 500°C permet à nos PCB de résister à des environnements à haute température exigeantsLa plage de fonctionnement varie de -40°C à +85°C, ce qui permet une performance transparente dans une variété de conditions.

La construction de PCB rigide à deux couches est méticuleusement conçue pour optimiser la fonctionnalité.d'une épaisseur de 35 μmLa durabilité et la robustesse sont obtenues grâce à l'utilisation d'un substrat en RT/duroïde 6002 à 0,635 mm (25 mil).assurer la facilité d'utilisation.

Des performances exceptionnelles sont également assurées grâce à des détails de construction précis.15 mm garantissent une parfaite adéquation pour vos applicationsDes conceptions complexes et détaillées sont rendues possibles par la nécessité minimale de traces/espace de 5/5 millimètres, tandis que l'intégration de composants polyvalents est facilitée par la taille minimale du trou de 0,35 mm.

Pour garantir la fiabilité, un test électrique rigoureux de 100% est effectué sur les PCB avant expédition, ce qui garantit le respect des normes de qualité les plus élevées et une fonctionnalité optimale.L'épaisseur du panneau fini est de 0.76mm est l'équilibre idéal entre durabilité et souplesse.Une soudure et une protection efficaces sont facilitées par le masque de soudure vert sur les couches supérieure et inférieure, tandis qu'une apparence élégante et minimaliste est maintenue grâce à l'absence de sérigraphie des deux côtés.

Ces circuits imprimés répondent à un large éventail d'exigences de conception, avec 58 composants et un total de 176 plaquettes.des voies de signalisation efficaces et organisées sont établies.

Les graphismes sont acceptés au format Gerber RS-274-X, ce qui garantit la compatibilité avec les outils de conception standard de l'industrie.répondant à des exigences strictes en matière de qualité et de fabrication.

Nous sommes fiers d'offrir une disponibilité mondiale, garantissant l'accessibilité de nos PCB dans le monde entier.Vous pouvez contacter Ivy à l'adresse sales10@bichengpcb.com pour libérer tout le potentiel de notre technologie avancée de PCB.

Découvrez les capacités avancées des PCB RT/duroïde 6002

RT/duroïde 6002 possède une constante diélectrique précise (εProcess) de 2,94±0,04 à 10 GHz/23°C, répondant à l'IPC-TM-650 2.5.5Avec un faible facteur de dissipation (tanδ) de 0,0012 à 10 GHz/23°C, ces PCB garantissent une intégrité optimale du signal et une transmission de puissance efficace.

La stabilité thermique est une caractéristique remarquable, avec un coefficient thermique ε de +12 ppm/°C de 0°C à 100°C à 10 GHz, selon IPC-TM-650 2.5.5.5Ils présentent également une résistivité volumique élevée de 106 Mohm.cm et une résistivité de surface de 107 Mohm.répondant aux prescriptions d'essai ASTM D 257.

Les propriétés mécaniques sont cruciales et nos PCB sont excellents à cet égard.ils peuvent résister aux forces extérieures sans déformationLa contrainte finale est mesurée à 6,9 MPa (1,0 kpsi) et la contrainte finale pour les directions X et Y est de 7,3%, ce qui indique leur capacité de charge maximale.

Les propriétés de compression sont tout aussi impressionnantes, avec un module de compression de 2482 MPa (360 kpsi) dans la direction Z (ASTM D 638).

L'absorption de l'humidité est minimale à 0,02% (D48/50 et IPC-TM-650 2.6.2.1), assurant une stabilité à long terme, même dans un environnement humide.

Ces PCB présentent une conductivité thermique de 0,6 W/m/k à 80 °C (ASTM C518), ce qui facilite une dissipation de chaleur efficace et empêche la surchauffe.

Avec un coefficient de dilatation thermique allant de 16 à 24 ppm/°C dans les directions X, Y et Z à 23°C/50% RH (IPC-TM-650 2.4.41), ces PCB peuvent résister aux variations de température sans contrainte mécanique.

Ils ont une température de décomposition (Td) de 500°C (ASTM D 3850), ce qui leur permet de résister à des températures élevées pendant la fabrication et l'exploitation.

Parmi les autres propriétés notables, on peut citer une densité de 2,1 gm/cm3 (ASTM D 792) et une chaleur spécifique de 0,93 j/g/k (0,22 BTU/ib/OF), valeurs calculées.

LeLes PCB atteignent un indice de flammabilité V-0 dans le test UL 94, ce qui garantit une résistance à l'inflammation.alignement avec les pratiques de fabrication respectueuses de l'environnement.
