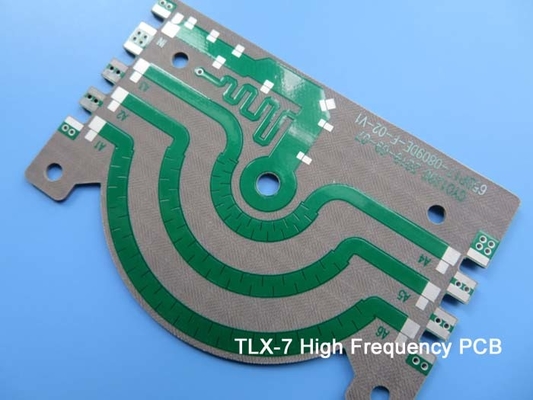

1 oz Taconic TLX-7 Soldermask vert 50 mil RF PCB circuit à deux couches

Découvrez notre dernier ajout: le PCB nouvellement livré, établissant de nouvelles normes en matière de qualité, de fiabilité et de performance.Ce PCB rigide à deux couches soigneusement conçu est conçu pour exceller dans un large éventail d'applicationsNous allons plonger dans ses caractéristiques et spécifications impressionnantes.

Le matériau de PCB utilisé est Taconic TLX-7, un tissu en fibre de verre robuste infusé de composites PTFE. Cette combinaison garantit une durabilité exceptionnelle et des performances électriques supérieures.d'une épaisseur n'excédant pas 1 mm.6 à 10 GHz/23°C, ce PCB garantit une transmission fiable du signal avec une perte minimale, même à haute fréquence.il reste résistant à diverses conditions environnementales.

L'empilement de ce PCB est optimisé pour améliorer sa fonctionnalité. Il se compose de deux couches de cuivre, chacune mesurant 35 μm d'épaisseur.épaisseur de 270 mm (50 mil)Avec une construction précise, ces couches et le substrat fonctionnent harmonieusement pour offrir des performances exceptionnelles.

En termes de dimensions, le PCB mesure 195,49 mm x 98,46 mm (1 PCS, +/- 0,15 mm), offrant une taille bien adaptée à l'intégration dans divers systèmes.d'une épaisseur maximale de 0,01 mmLa taille minimale du trou de 0,50 mm assure un assemblage précis des composants. L'épaisseur du panneau fini est de 1,4 mm, ce qui fournit la robustesse nécessaire pour un fonctionnement fiable.

Ce PCB est doté d'une couche extérieure de cuivre de 1 oz (1,4 mil), assurant une conductivité électrique optimale dans tout le circuit.une transmission efficace du signal est garantieLa finition de surface en or par immersion améliore non seulement l'esthétique du PCB, mais offre également une excellente résistance à la corrosion et la soudabilité.fournir une isolation et une protection efficaces.

Avant expédition, chaque PCB est soumis à un test électrique strict à 100% pour assurer sa fiabilité et ses performances.Ce processus de contrôle de la qualité approfondie garantit que les panneaux de la plus haute qualité atteignent nos clients.

Avec ses 145 composants et ses 205 plaquettes, ce circuit imprimé peut accueillir des circuits complexes et offre de nombreuses options de connectivité.il fournit un routage efficace du signal sur toute la carteConformément à la norme IPC-Classe 2, ce PCB répond aux exigences de qualité strictes fixées par l'industrie.

Nos nouveaux circuits imprimés sont disponibles dans le monde entier, prêts à renforcer vos conceptions électroniques avec leurs performances exceptionnelles.S'il vous plaît contacter Ivy au sales10@bichengpcbDécouvrez les possibilités avec notre solution PCB de pointe.

TLX-7: libérer le potentiel de haute performance dans les conceptions de PCB

Introduction au projet
TLX-7, un membre de la série TLX de matériaux PCB haute performance, est un changeur de jeu pour les ingénieurs et les concepteurs qui recherchent des performances électriques, une fiabilité et une stabilité thermique exceptionnelles.Dans cet article, nous explorons les principales caractéristiques et applications de TLX-7, en soulignant ses capacités remarquables et les avantages qu'il apporte aux projets de PCB dans diverses industries.

Dévoiler le pouvoir de TLX-7
TLX-7, avec sa constante diélectrique impressionnante de 2.60Ce matériau avancé offre une intégrité exceptionnelle du signal, une faible perte d'insertion, une qualité de fonctionnement élevée et une qualité de fonctionnement élevée.et une excellente stabilité dimensionnelle, ce qui en fait un choix idéal pour des industries telles que l'automobile, l'aérospatiale, les télécommunications et l'informatique.

Performance électrique exceptionnelle
Les propriétés électriques exceptionnelles du TLX-7 le distinguent des matériaux PCB conventionnels.il permet une transmission efficace du signal et minimise la distorsion du signal, ce qui améliore les performances du système.La haute température de transition du matériau en verre et sa faible absorption d'humidité assurent des caractéristiques électriques constantes même dans des environnements de fonctionnement difficiles.

Stabilité thermique et fiabilité
L'un des principaux avantages du TLX-7 est sa stabilité thermique exceptionnelle.le rendant adapté à des applications exigeantesSon faible coefficient de dilatation thermique (CTE) assure des changements dimensionnels minimes, réduisant le risque de défaillance des joints de soudure et assurant une fiabilité à long terme.

Applications dans différentes industries
Le TLX-7, un matériau PCB à haute performance, trouve de nombreuses applications dans diverses industries.TLX-7 permet la conception et le développement de systèmes d'antennes efficaces et fiables qui sont essentiels pour la communication sans fil et la réception de signauxEn outre, le TLX-7 est bien adapté à la fabrication d'accouplements, de séparateurs et de combinateurs, qui jouent un rôle crucial dans la distribution du signal et la gestion de l'énergie.Le TLX-7 est un excellent substrat pour les amplificateursEn outre, les propriétés électriques exceptionnelles du TLX-7 en font un choix idéal pour les composants passifs, tels que les résistances,condensateurs, et inducteurs, contribuant à la fonctionnalité globale et à la fiabilité des circuits électroniques.

Conclusion
TLX-7, un matériau de PCB haute performance de la série TLX, permet aux ingénieurs et aux concepteurs d'obtenir des performances électriques, une fiabilité et une stabilité thermique exceptionnelles dans leurs conceptions de PCB.Avec ses propriétés remarquables, TLX-7 révolutionne la façon dont les industries abordent les applications numériques à haute fréquence et à grande vitesse,permettre le développement de technologies de pointe et repousser les limites de l'innovation.
