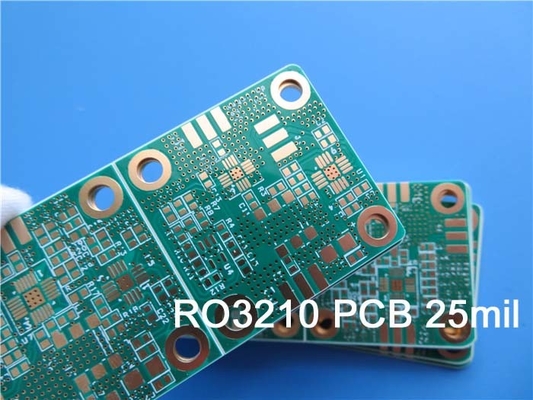

En or immersion PCB personnalisé 2L RO3210 25mil

Présentation de notre PCB, une solution de pointe qui combine des matériaux de qualité supérieure, une construction méticuleuse et des performances exceptionnelles.Ce PCB est destiné à répondre aux exigences de l'électronique moderne, offrant fiabilité, précision et polyvalence pour un large éventail d'applications.

Au cœur de ce PCB se trouve le matériau Rogers RO3210, un PTFE rempli de céramique renforcé de fibre de verre tissée.même dans un environnement difficileAvec une valeur DK de 10,2 à 10 GHz/23°C et un faible facteur de dissipation de 0,0027 à la même fréquence, ce PCB garantit une excellente intégrité du signal et une transmission de puissance efficace.

Pour résister à des températures extrêmes, le PCB bénéficie d'une température de décomposition élevée (Td) de plus de 500 °C, assurant ainsi son intégrité structurelle et ses performances même dans des conditions difficiles.Fonctionnement impeccable dans une plage de température de -40°C à +85°C, ce PCB est adapté à diverses industries et applications.

L'empilement de ce PCB se compose de deux couches, fournissant une solution de conception compacte et efficace.assurer une performance électrique optimale et une stabilité mécaniqueL'épaisseur du panneau fini est de 0,76 mm, ce qui permet de trouver un équilibre entre durabilité et souplesse.

La précision est un aspect clé de la construction de ce PCB.ce PCB accueille des conceptions de circuits complexes et permet le placement de composants à haute densitéL'absence de voies aveugles simplifie le processus de fabrication et assure une rentabilité.

La finition de surface de ce PCB est l'or d'immersion, fournissant un revêtement fiable et résistant à la corrosion qui favorise une excellente soudabilité.offrant une couche visuellement attrayante et protectriceEn outre, les écrans à soie supérieur et inférieur sont omis pour une esthétique propre et minimaliste.

Pour assurer la plus haute qualité et la fonctionnalité, chaque PCB est soumis à un test électrique à 100% avant expédition.Cette procédure d'essai rigoureuse garantit que le PCB répond à des normes strictes et fonctionne sans faille dans les applications réelles.

Avec un nombre impressionnant de composants de 122, ce PCB offre un espace suffisant pour divers éléments électroniques.et 12 plaquettes SMT inférieuresLa présence de 212 voies et de 9 réseaux bien définis facilite un routage efficace du signal et permet des connexions transparentes.

Les illustrations des circuits imprimés sont fournies au format Gerber RS-274-X, une norme de l'industrie largement acceptée qui garantit la compatibilité avec la plupart des logiciels de conception et des processus de fabrication.Le PCB est conforme à la norme IPC-Classe-2, garantissant le plus haut niveau de qualité et de fiabilité.

Ce PCB haut de gamme est disponible dans le monde entier, répondant aux besoins des clients de différentes régions et industries.CommNotre équipe dévouée est prête à fournir un soutien et des conseils exceptionnels, assurant une intégration transparente de notre technologie avancée de PCB dans vos projets.

RO3210: Une vue d'ensemble complète de ses principales propriétés

RO3210 est un matériau avancé et performant largement utilisé dans diverses industries pour ses propriétés électriques et thermiques exceptionnelles.Cet article fournit une analyse approfondie des principales caractéristiques du RO3210., comme indiqué dans sa fiche de données.

Constante diélectrique (εr):
La constante diélectrique de RO3210 varie selon le procédé de fabrication, avec une valeur de 10,2 ± 0,5 pour la mesure basée sur le procédé à 10 GHz et 23 °C, selon IPC-TM-650 2.5.5.5 Stripline serrée: la mesure basée sur la conception donne une constante diélectrique de 10,8 dans la gamme de fréquences de 8 GHz à 40 GHz, déterminée par la méthode de la longueur de phase différentielle.

Facteur de dissipation (tan δ):
RO3210 présente un faible facteur de dissipation, avec une valeur de 0,0027 à 10 GHz et 23 °C, selon IPC-TM-650 2.5.5.5Cette caractéristique indique que le matériau minimise les pertes d'énergie lors de la transmission du signal, ce qui le rend adapté aux applications à haute fréquence.

Coefficient thermique de εr:
Le coefficient thermique de la constante diélectrique est de -459 ppm/°C pour RO3210 à 10 GHz sur une plage de température de 0°C à 100°C, selon IPC-TM-650 2.5.5.5Cette propriété souligne la stabilité et la fiabilité du matériau dans des environnements à température variable.

Stabilité dimensionnelle:
RO3210 présente une excellente stabilité dimensionnelle, avec une valeur de 0,8 mm/m dans les directions X et Y dans les conditions COND A, comme spécifié par ASTM D257.Cette caractéristique garantit que le matériau conserve sa forme et sa taille dans différentes conditions de fonctionnement, contribuant à une fabrication précise et à des performances fiables.

Propriétés électriques:
- Résistivité volumique: RO3210 démontre une résistivité volumique élevée de 10^3 MΩ·cm dans des conditions COND A, selon IPC 2.5.17.1Cette propriété indique ses excellentes capacités d'isolation, ce qui le rend adapté aux applications nécessitant une isolation électrique.
- Résistivité de surface: avec une résistivité de surface de 10^3 MΩ dans des conditions COND A, comme spécifié par l'IPC 2.5.17.1, RO3210 offre une isolation de surface efficace.

Propriétés mécaniques:
- Module de traction: RO3210 possède un module de traction de 579 kpsi (MD) et 517 kpsi (CMD) à 23°C, selon ASTM D638.contribuant à sa durabilité dans des applications exigeantes.
- Absorption de l'eau: RO3210 présente une absorption minimale de l'eau, avec une valeur inférieure à 0,1% dans des conditions D24/23, selon IPC-TM-650 2.6.2.1Cette caractéristique assure la stabilité et la fiabilité du matériau lorsqu'il est exposé à un environnement humide.

Propriétés thermiques:
- Chaleur spécifique: RO3210 a une capacité thermique spécifique de 0,79 J/g/K, calculée en fonction de sa composition.car il aide à déterminer la capacité du matériau à stocker et à libérer de la chaleur.
- Conductivité thermique: avec une conductivité thermique de 0,81 W/m/K à 80°C, telle que spécifiée par l'ASTM C518, le RO3210 présente de bonnes caractéristiques de transfert de chaleur,le rendant adapté aux applications nécessitant une dissipation de chaleur efficace.

Coefficient de dilatation thermique:
RO3210 a un coefficient de dilatation thermique (CTE) de 13 ppm/°C dans le sens X et de 34 ppm/°C dans les deux sens Y et Z à 23°C/50% RH, selon IPC-TM-650 2.4.4.1Cette propriété indique la capacité du matériau à résister au cycle thermique sans changements dimensionnels importants.

Autres propriétés:
- Td: RO3210 a une température de décomposition (Td) de 500°C, telle que déterminée par l'essai TGA selon ASTM D3850.Cette caractéristique indique la stabilité thermique du matériau et sa résistance aux températures élevées.


- Densité: la densité de RO3210 est de 3,0 gm/cm3, ce qui donne une indication de sa masse par unité de volume.


- Résistance à l'écaillage du cuivre: RO3210 présente une résistance à l'écaillage du cuivre de 11,0 pli lorsqu'il est testé avec 1 oz EDC après flottation de soudure, selon IPC-TM-2.4.8Cette propriété démontre sa forte adhérence aux substrats de cuivre dans les applications électroniques.


- Flammabilité: le RO3210 est classé V-0 selon la norme UL 94 de flammabilité, indiquant ses excellentes propriétés ignifuges.
- Compatible avec les procédés sans plomb: RO3210 est compatible avec les procédés sans plomb, ce qui le rend respectueux de l'environnement et conforme aux réglementations de fabrication modernes.

En conclusion, le RO3210 est un matériau polyvalent aux propriétés électriques, thermiques et mécaniques exceptionnelles.La constante diélectrique élevée et la stabilité le rendent idéal pour les applications à haute fréquence.En outre, son excellente stabilité dimensionnelle, ses propriétés d'isolation électrique et sa forte adhérence aux substrats de cuivre contribuent à sa fiabilité dans diverses industries.Avec sa stabilité thermiqueLe RO3210 est un choix fiable pour les applications nécessitant une excellente gestion thermique.sa compatibilité avec les procédés sans plomb assure la conformité environnementaleDans l'ensemble, les propriétés exceptionnelles du RO3210 en font un matériau privilégié dans le domaine de l'électronique avancée et d'autres industries qui exigent des matériaux de haute performance.
