L'immersion en argent 2 couches de PCB RF Taconic 20mil 0.508mm TLY-3

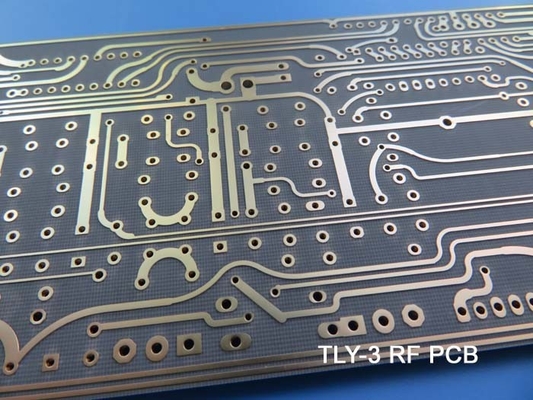

Il est heureux de vous présenter notre PCB nouvellement livré, méticuleusement conçu pour offrir des performances et une fiabilité exceptionnelles.Ce PCB rigide à 2 couches est équipé des composites PTFE en fibre de verre tissés Taconic TLY-3Voyons les détails de ce PCB.

La construction de ce PCB met en valeur la précision et l'attention portée aux détails.assurer la cohérence et la précisionL'empilement est constitué d'une couche de cuivre de 35 μm des deux côtés, en sandwichant le substrat TLY-3 avec une épaisseur de 0,508 mm (20 mil), fournissant une base solide pour votre circuit.

Avec une trace minimale de 4/4 millimètres, ce PCB permet des conceptions complexes et compactes, vous permettant d'optimiser l'utilisation de l'espace.facilitant la facilité d'assemblage et accueillant une large gamme de composantsSans voies aveugles, le PCB assure une connectivité transparente à tous les niveaux.

Avec une épaisseur de carte finie de 0,63 mm, ce PCB parvient à un équilibre entre durabilité et flexibilité.L'épaisseur de revêtement via de 20 μm assure des connexions robustes dans l'ensemble du circuitLa finition de surface est faite avec de l'argent d'immersion, fournissant une couche protectrice et améliorant la soudabilité.

Le côté supérieur et le côté inférieur sont recouverts d'un masque de soudure vert, ce qui assure l'isolation et la protection contre les facteurs environnementaux.L'absence de sérigraphie permet une apparence propre et raffinéeAvant expédition, chaque PCB subit un test électrique rigoureux à 100%, garantissant une fonctionnalité et des performances optimales.

Avec 183 composants et 250 plaquettes, ce PCB comprend une large gamme d'éléments de circuit.offrant une flexibilité dans le placement des composantsAvec 90 voies et 8 réseaux, ce PCB permet une connectivité transparente et une transmission efficace du signal.

Conforme aux normes IPC-Classe-2, ce PCB respecte des exigences de qualité strictes, assurant des performances et une fiabilité constantes.assurer la compatibilité avec divers logiciels de conception et processus de fabrication.

Nos PCB sont disponibles dans le monde entier, et nous nous engageons à fournir un support exceptionnel aux clients. Pour toute question technique, veuillez contacter Ivy à sales10@bichengpcb.com.Nous nous engageons à fournir des solutions PCB de premier ordre adaptées à vos besoins uniques.

Introduction du TLY-3: renforcement des applications de PCB à haute fréquence avec des performances exceptionnelles

Le TLY-3 de Taconic, un matériau composite en PTFE en fibre de verre tissée, s'est imposé comme le premier choix pour les applications de PCB à haute fréquence.stabilité thermique, et résistance mécanique, TLY-3 permet aux ingénieurs de repousser les limites de la conception électronique.Examinons les caractéristiques clés du TLY-3 et son importance pour offrir des performances et une fiabilité inégalées..

Avantages du matériau TLY-3:

1. Excellente performance électrique: le TLY-3 présente une constante diélectrique (DK) de 2,33 à 10 GHz/23°C. Cette caractéristique assure un contrôle précis de l'impédance et une propagation optimale du signal,faciliter une transmission efficace du signal et réduire le risque de distorsion du signal.

2- Performance stable dans toute la plage de température: le TLY-3 présente une stabilité thermique remarquable, fonctionnant sans faille dans une plage de température de -40°C à +85°C.Cette stabilité assure une performance électrique constante, même dans des environnements à température élevée, améliorant la fiabilité et la longévité des PCB à haute fréquence.

3Faible perte et haute intégrité du signal: avec un faible facteur de dissipation, le TLY-3 minimise la perte et la distorsion du signal, préservant ainsi l'intégrité du signal dans les applications à haute fréquence.Cet avantage est d'une importance capitale pour maintenir les performances globales du système et assurer une transmission précise des données..

4. Propriétés mécaniques robustes: le renforcement tissé en fibre de verre du TLY-3 offre une résistance mécanique et une stabilité dimensionnelle exceptionnelles.le rendant résistant à la flexionIl assure la durabilité et la fiabilité du PCB dans diverses conditions de fonctionnement.

5Large gamme d'applications: le TLY-3 trouve une large utilité dans diverses applications à haute fréquence, notamment les télécommunications, l'aérospatiale, les systèmes radar, les systèmes de communication sans fil,et équipements de réseautage à grande vitesseSes propriétés électriques et mécaniques exceptionnelles en font un choix idéal pour les conceptions électroniques exigeantes.

6Compatibilité avec les processus de fabrication: le matériau TLY-3 s'intègre parfaitement dans les processus de fabrication de PCB standard.d'une couche à plusieurs couches, facilitant une production en douceur et réduisant la complexité de la mise en œuvre.

7. Haute qualité et fiabilité: L'engagement de Taconic envers la qualité se reflète dans les performances exceptionnelles du TLY-3.assurer des caractéristiques électriques et une fiabilité mécanique cohérentesLes concepteurs peuvent compter sur TLY-3 pour des PCB de haute qualité qui répondent à des exigences de performance strictes.

TLY-3, avec ses performances électriques exceptionnelles, sa stabilité thermique, sa résistance mécanique et sa compatibilité, permet aux ingénieurs d'atteindre de nouveaux sommets dans la conception de circuits imprimés à haute fréquence.Il permet la réalisation de technologies de pointe et repousse les limites de l'innovation dans le domaine de la conception électronique. Faites confiance au TLY-3 pour fournir des performances et une fiabilité exceptionnelles dans vos applications de PCB à haute fréquence.
