Détails sur le produit:
|
| Mettre en évidence: | PCB composite en or par immersion,PCB composite en PTFE en céramique,10 millions de PCB Blog |
||
|---|---|---|---|

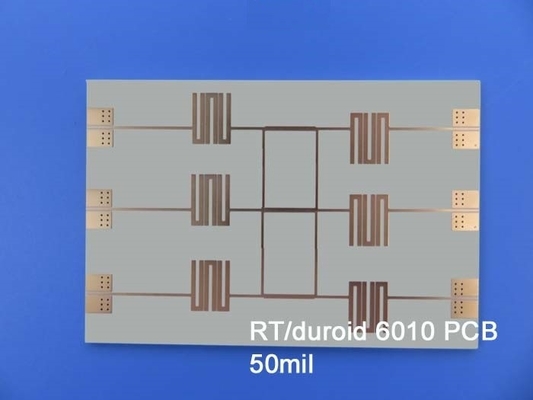

Nous sommes heureux de vous présenter notre dernier produit, le nouveau Rogers RT/duroïde 6010.2LM PCB composite en céramique-PTFE, conçu avec des matériaux avancés et des techniques de fabrication exceptionnelles.ce PCB assure des performances et une fiabilité élevées pour un large éventail d'applicationsExaminons ses caractéristiques et spécifications impressionnantes:
1. Matériau du PCB:
- Le PCB est construit à partir de composites céramiques-PTFE Rogers RT/duroid 6010.2LM, connus pour leurs propriétés électriques et leur stabilité thermique supérieures.
- La constante diélectrique du procédé (DK) est de 10,2 à 10 GHz et 23°C, assurant une transmission précise du signal et une perte minimale du signal.
- Avec un faible facteur de dissipation de 0,0023 à 10 GHz et 23°C, ce PCB minimise les pertes d'énergie et maintient l'intégrité du signal.
- Le matériau PCB a une température de décomposition élevée (Td) de 500°C, ce qui assure une excellente résistance thermique.
- La plage de température de fonctionnement s'étend de -40°C à +85°C, ce qui la rend adaptée à un large éventail de conditions environnementales.
2- Le stockage: PCB rigide à 2 couches
- Le PCB est doté d'une construction rigide à deux couches, offrant une solution de conception compacte et efficace.
- Copper_layer_1 a une épaisseur de 35 μm.
- Le substrat (RT/duroïde 6010.2LM) a une épaisseur de 0,254 mm (10 mil), offrant stabilité et durabilité.
- Copper_layer_2 a une épaisseur de 35 μm, assurant une excellente conductivité.
3Détails de construction:
- Les dimensions du panneau sont de 156,76 mm x 86,79 mm, disponibles en 4 types, avec une tolérance de +/- 0,15 mm, garantissant des dimensions précises.
- Le PCB prend en charge une trace minimale de 4/4 mils, permettant des conceptions de circuits complexes.
- La taille minimale du trou est de 0,4 mm, ce qui facilite le placement précis des composants.
Il n'y a pas de voies aveugles, ce qui simplifie le processus de fabrication.
- L'épaisseur du panneau fini est de 0,37 mm, ce qui permet une solution compacte et légère.
- Les couches extérieures ont un poids de cuivre fini de 1 oz (1,4 mil), assurant une conductivité optimale.
- L'épaisseur du revêtement est de 20 μm, favorisant des connexions fiables.
- La finition de surface est en or d'immersion, offrant une excellente résistance à la corrosion et la soudabilité.
- Le haut et le bas de la sérigraphie ne sont pas inclus, offrant un aspect propre et minimaliste.
- Le masque de soudure supérieur est vert, pour une protection et une meilleure visibilité.
- Le masque de soudure inférieur est également vert, assurant la consistance et la durabilité.
- Tous les PCB sont soumis à un test électrique à 100% avant expédition, ce qui garantit leur fonctionnalité et leur fiabilité.
4. Statistiques des PCB:
- Le PCB supporte un total de 97 composants, ce qui offre un espace suffisant pour diverses configurations de circuits.
- Il y a 183 tampons au total, dont 108 tampons à travers le trou, 63 tampons SMT supérieurs et 12 tampons SMT inférieurs.
- Le PCB comporte 115 voies, assurant un routage efficace du signal.
- Avec 7 réseaux disponibles, ce PCB peut accueillir des connexions de circuits complexes.
5Art et normes:
- Les illustrations des circuits imprimés sont fournies au format Gerber RS-274-X, ce qui assure la compatibilité avec les outils de conception standard de l'industrie.
- Le PCB répond à la norme IPC-Classe 2, assurant une fabrication de haute qualité et une fiabilité.
6- Disponibilité:
- Nos PCB nouvellement expédiés sont disponibles dans le monde entier, pour satisfaire les clients du monde entier.
7- Coordonnées:
- Pour toute question technique, veuillez contacter Ivy à sales10@bichengpcb.com.
| Constante diélectrique,ε procédé | 10.2 ± 0.25 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrées | |
| Constante diélectrique | 10.7 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | - 425 | Z | en ppm/°C | -50°C à 170°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Résistance au volume | 5 x 105 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Résistance de surface | 5 x 106 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Propriétés de traction | ASTM D638 (0,1/min. taux de déformation) | ||||
| Module de Young | 931 ((135) 559 ((81) | X et Y | MPa (kpsi) | Une | |
| Le stress suprême | 17(2.4) 13(1.9) | X et Y | MPa (kpsi) | Une | |
| La dernière souche | 9 à 15 7 à 14 | X et Y | % | Une | |
| Propriétés de compression | ASTM D695 (taux de déformation 0,05/min) | ||||
| Module de Young | 2144 (311) | Z | MPa (kpsi) | Une | |
| Le stress suprême | 47 (6.9) | Z | MPa (kpsi) | Une | |
| La dernière souche | 25 | Z | % | ||
| Module de flexion | 4364 (633) 3751 (544) | X | MPa (kpsi) | Une | Pour l'utilisation dans les machines de traitement de l'air |
| Le stress suprême | 36 (5.2) 32 (4.4) | X et Y | MPa (kpsi) | Une | |
| Déformation sous charge | 0Un.261.3 | Z Z | % | 24 heures / 50°C / 7MPa 24 heures / 150°C / 7MPa | Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'humidité | 0.01 | % | D48/50°C 0,050" ((1,27 mm) d'épaisseur | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 | |
| Conductivité thermique | 0.86 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 24 24 47 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines de traitement de l'air | ||
| Densité | 3.1 | g/cm3 | Pour les appareils à commande numérique | ||
| Température spécifique | 1.00 ((0.239) | j/g/k (BTU/ib/OF) |
Calculé | ||
| Peau de cuivre | 12.3 (2.1) | Plie (N/mm) | après flottation de soudure | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Débloquer le potentiel des PCB composites en céramique-PTFE: introduire le RT/duroïde 6010LM
Nous sommes ravis de présenter nos PCB composites en céramique-PTFE, avec le célèbre désignateur RT/duroïde 6010LM.Avec des propriétés diélectriques exceptionnelles et des options polyvalentesNous allons nous pencher sur les caractéristiques et les spécifications de ces PCB remarquables:
1Matériau du PCB: composite céramique-PTFE
Nos circuits imprimés sont construits à partir d'un matériau composite céramique-PTFE robuste, en particulier le désignateur RT/duroïde 6010LM.,Ce qui le rend idéal pour des circuits exigeants.
2Constante diélectrique:
La constante diélectrique de nos PCB composites en céramique-PTFE est de 10,2 ± 0,25 dans le processus de fabrication.7, assurant une transmission précise du signal et minimisant les pertes de signal.
3Nombre de couches: 1 couche, 2 couches
Nos circuits imprimés sont disponibles à la fois en configuration à une couche et à deux couches, offrant une flexibilité pour diverses exigences de conception.Que vous ayez besoin d'une conception simple à une seule couche ou d'un circuit à deux couches plus complexe, nos PCB composites en céramique-PTFE vous couvrent.
4Poids en cuivre:
Nous offrons plusieurs options pour le poids en cuivre, vous permettant de personnaliser le PCB à vos besoins spécifiques.en fonction de vos besoins en conductivité et en puissance.
| Matériau du PCB: | Composite céramique-PTFE |
| Désignateur: | NT1droid |
| Constante diélectrique: | 10.2 ± 0,25 (processus); 10.7 (conception) |
| Nombre de couches: | 1 couche, 2 couches |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain immersion, l'argent immersion, le OSP. |
5Épaisseur diélectrique:
Nos PCB composites en céramique-PTFE sont disponibles dans différentes épaisseurs diélectriques, pour différentes conceptions de circuits.90 mm) épaisseurs diélectriques, vous permettant d'optimiser le PCB pour votre application spécifique.
6. Taille du PCB:
Nos circuits imprimés composites en céramique-PTFE prennent en charge une taille maximale de ≤ 400 mm X 500 mm, offrant un espace suffisant pour vos circuits.Nous avons les options de taille pour répondre à vos exigences.
7Le masque de soudure:
Nous offrons une gamme de couleurs de masques de soudure pour répondre à vos préférences esthétiques et fonctionnelles.Ces options permettent une identification facile et assurent des processus d'assemblage et de soudure efficaces.
8Finition de surface:
Pour répondre à divers besoins, nous offrons diverses options de finition de surface pour nos PCB composites en céramique-PTFE:
- cuivre nu: idéal pour les applications spécialisées nécessitant un contact direct avec le cuivre.
- HASL (Hot Air Solder Leveling): une finition de surface rentable et largement utilisée.
- ENIG (Electroless Nickel Immersion Gold): assure une excellente soudabilité et une résistance à la corrosion.
- Étain d'immersion: fournit une surface plane et uniforme pour le soudage.
- L'argent à immersion: offre une conductivité supérieure et une excellente planéité de surface.
- OSP (conservateur de soudurabilité organique): fournit une couche protectrice pour la soudure et la durée de conservation.
Nos options de finition de surface répondent à différents processus d'assemblage, conditions environnementales et considérations budgétaires, assurant la solution optimale pour vos besoins en PCB.
Découvrez le pouvoir des PCB composites en céramique et en PTFE
Avec nos circuits imprimés composites en céramique-PTFE avec le désignateur RT/duroïde 6010LM, vous pouvez libérer tout le potentiel de vos conceptions électroniques.polyvalence en nombre de couches et en poids de cuivrePersonnalisez votre PCB avec différentes couleurs de masque de soudure et sélectionnez la finition de surface idéale pour votre application.Faites confiance à la fiabilité et aux performances de nos PCB composites céramique-PTFE pour porter vos projets à de nouveaux sommets.
