| Matière première: | RO4350B | Compte de couche: | 4 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.82mm | Taille de carte PCB: | 85 x 100mm=1PCS |
| Poids de cuivre: | 1oz | Finition extérieure: | Or d'immersion |
| Surligner: | Panneau multicouche de la carte PCB IATF16949,panneau multicouche de carte PCB de 0.82mm,carte électronique multicouche de 0.82mm |
||

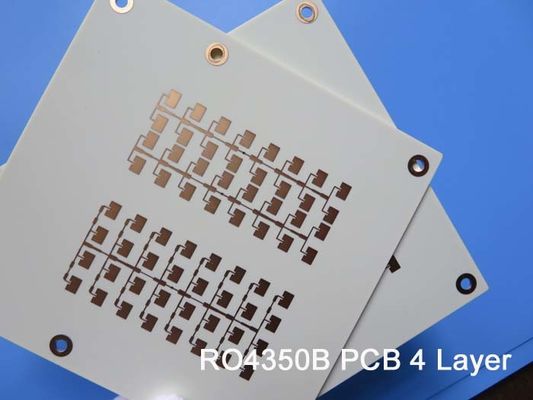

Carte PCB à haute fréquence de 4 couches sur 6,6 mil RO4350B et 10 mil RO4350B pour le système de radar
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
PCBs à haute fréquence multicouche sont faits à partir de tout le matériel à haute fréquence y compris l'adhésif de prepreg. Par exemple, 4 une carte PCB de la couche RO4350B est un composé de 2 noyaux des substrats de RO4350B. Comme est connu à tous, il y a 8 noyaux dans la famille de RO4350B, c.-à-d. 4mil (0.101mm) à 60mil (1.524mm).
Ainsi il est très intéressant que l'empilement de 4 couches puisse être fait de beaucoup de différentes manières.
Aujourd'hui nous avons parlé est 4 une carte PCB de haute fréquence de la couche RO4350B établie sur le substrat de 6.6mil et de 10mil RO4350B pour l'application du système de radar. Ce conseil de rf a une épaisseur de 0.82mm avec une voie 4mil et un espace 5mil minimum. C'est une carte PCB multicouche à haute fréquence pure avec RO4450B en tant que prepreg diélectrique. D'autres caractéristiques sont le silkscreen blanc au-dessus du masque vert de soudure, or d'immersion plaqué sur des protections. Le conseil entier est fourni 1 par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 50 panneaux sont emballés pour l'expédition. Voici le détail de l'empilement :
Caractéristiques et avantages
1) Excellente représentation à haute fréquence due à la basses tolérance et perte diélectriques ;
2) Résistance de bonne haute température et de basse température (- 192℃-260℃) ;
3) Taux éligible de produits de première production : >95%
4) La livraison à l'heure : >98%
5) Taux de plainte de client : <1>
Applications
le Vario-coupleur, propulseur Tour-monté, amplificateur de puissance, les capteurs acoustiques de détection, rf commute,
Fiche technique de paramètre et
| TAILLE DE CARTE PCB | 85 x 100mm=1PCS |
| TYPE DE CONSEIL | Carte PCB multicouche |
| Nombre de couches | 4 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | Non |
| EMPILEMENT DE COUCHE | Cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
| RO4350B diélectrique 0.168mm (6,6 mil) | |
| Cuivre ------- 35um (1oz) | |
| RO4350F diélectrique 0.203mm (8 mil) | |
| Cuivre ------ 35um (1oz) | |
| RO4450B diélectrique 0.254mm (10 mil) | |
| Cuivre ------35um (1oz) + couche inférieure de plat | |
| TECHNOLOGIE | |
| Trace et espace minimum : | mil 4 mils/5 |
| Trous minimum/maximum : | 0,25 millimètres/2,0 millimètres |
| Nombre de différents trous : | 5 |
| Nombre de forages : | 175 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 3 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | RO4350B Tg280℃, heu<3> |
| Aluminium final externe : | 1,5 onces |
| Aluminium final interne : | 1 once |
| Taille finale de carte PCB : | 0,82 millimètres ±0.1mm |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Or d'immersion |
| Soudez le masque pour s'appliquer à : | NON-DÉTERMINÉ |
| Couleur de masque de soudure : | NON-DÉTERMINÉ |
| Type de masque de soudure : | NON-DÉTERMINÉ |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | NON-DÉTERMINÉ |
| Couleur de légende composante | NON-DÉTERMINÉ |
| Fabricant Name ou logo : | NON-DÉTERMINÉ |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), taille minimum 0.25mm. |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
