Feuille stratifiée plaquée cuivre pour substrat PCB IsoClad 933

Nombre De Pièces:	1 PIÈCES
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

IsoClad 933 est un dispositif d'isolation

Épaisseur du stratifié:

0,381 mm 0,787 mm 1,575 mm

Taille du stratifié:

305X460mm(12X18''); 24X18''(610X457mm)

Poids du cuivre:

0,5 once (0,018 mm), 1 once (0,035 mm) ;

Mettre en évidence:

Substrat PCB IsoClad 933

feuille laminée plaquée de cuivre

Substrat PCB avec garantie

Description du produit

Les stratifiés IsoClad® 933 sont des matériaux composites PTFE non tissés renforcés de fibre de verre conçus pour être utilisés comme substrats de circuits imprimés (PCB).L'architecture de renforcement non tissée confère une capacité de flexion améliorée, ce qui rend ces stratifiés idéalement adaptés pour les applications nécessitant une courbure de circuit post-fabrication.

Contrairement aux alternatives de fibres de verre non tissées standard, IsoClad series laminates incorporate longer randomly oriented fibers and leverage a proprietary manufacturing process to deliver superior dimensional stability and enhanced dielectric constant (Dk) uniformity, même en comparaison avec des produits concurrents ayant des valeurs équivalentes de constantes diélectriques.

d'une épaisseur de l'ordre de 1 mm ou plus, mais n'excédant pas 1 mm;33, Les stratifiés IsoClad 933 utilisent un rapport fibre de verre/PTFE plus élevé pour former une structure composite hautement renforcée.Cette formulation optimisée permet une meilleure stabilité dimensionnelle et une résistance mécanique accrue, sans compromettre les performances électriques du cœur.

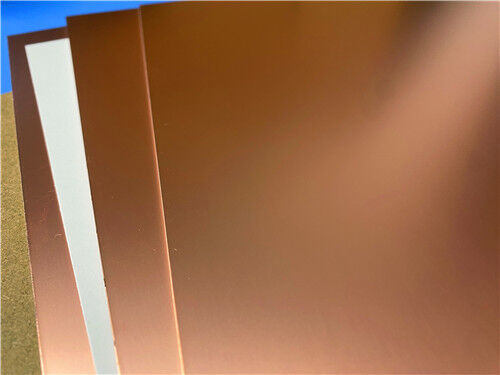

Feuille stratifiée plaquée cuivre pour substrat PCB IsoClad 933 0

Caractéristiques

Armature en fibres de verre non tissées
Faible constante diélectrique (Er = 2,33)
Perte de signal extrêmement faible

Les avantages

Réduction de la rigidité par rapport aux stratifiés tissés renforcés de fibre de verre
Isotropie exceptionnelle sur les axes X, Y et Z

Applications typiques

Antennes conformes
Circuits à bande et à micro-bandes
Systèmes de guidage de missiles
Systèmes de radar et de guerre électronique

Les biens immobiliers	Méthode d'essai	Condition	IsoClad 933 est un dispositif
Constante diélectrique @ 10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5	C23/50	2.33
Facteur de dissipation @ 10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5	C23/50	0.0016
Coefficient thermique de l'Er (ppm/°C)	IPC TM-650 2. Les produits de base sont les suivants:5.5.5 (adapté)	-10°C à +140°C	-132 ans
Résistance à l'écaillage (lbs.par pouce)	IPC TM-650 2. Les produits de base sont les suivants:4.8	Après la thermique	10
Résistance au volume (MΩ-cm)	IPC TM-650 2. Les produits de base sont les suivants:5.17.1	C96/35/90	3.5 x 108
Résistance de surface (MΩ)	IPC TM-650 2. Les produits de base sont les suivants:5.17.1	C96/35/90	1.0 x 108
Résistance à l'arc (secondes)	Pour l'utilisation dans les machines à coudre	D48/50	> 180
Module de traction (kpsi)	Pour l'aéronef	A, 23°C	173, 147
Résistance à la traction (kpsi)	Pour l'utilisation dans les machines à coudre	A, 23°C	6.8, 5.3
Module de compression (kpsi)	Pour les appareils de traitement de l'air	A, 23°C	197
Module de flexion (kpsi)	Pour l'aéronef	A, 23°C	239
Décomposition diélectrique (kV)	Pour l'utilisation dans les machines à coudre	D48/50	> 45
Densité (g/cm3)	ASTM D-792 (méthode A)	A, 23°C	2.27
Absorption de l'eau (%)	Le produit doit être présenté sous forme d'un produit chimique.7.7; IPC TM-650 2.6.2.2	E1/105 + D24/23	0.05
Coefficient de dilatation thermique (ppm/°C)	IPC TM-650 2. Les produits de base sont les suivants:4.24; analyseur thermomécanique Mettler 3000	0°C à 100°C	Axe X: 31
Axe Y: 47	Axe Y: 35
Axe Z: 236	Axe Z: 203
Conductivité thermique (W/mK)	Pour l'utilisation dans les machines à coudre	100°C	0.263
Exigences en matière de dégazage	125°C, ≤ 10−6 torr	-
Perte de masse totale (%)	Maximum de 1,00%	125°C, ≤ 10−6 torr	0.03
Matériau condensable volatil collecté (%)	Maximum de 0,10%	125°C, ≤ 10−6 torr	0.00
Récupération de la vapeur d'eau (%)	-	125°C, ≤ 10−6 torr	0.02
Condensat visible	±	125°C, ≤ 10−6 torr	- Je ne sais pas.
Intégrabilité	UL 94 Brûlure verticale; IPC TM-650 2.3.10	C48/23/50, E24/125 Le produit est présenté sous forme de	Répond aux exigences de la norme UL94-V0

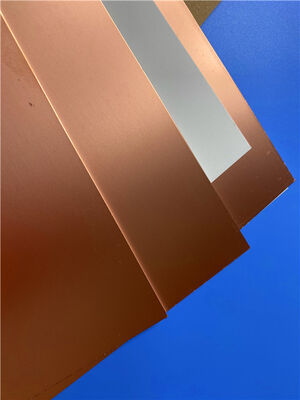

Feuille stratifiée plaquée cuivre pour substrat PCB IsoClad 933 1
