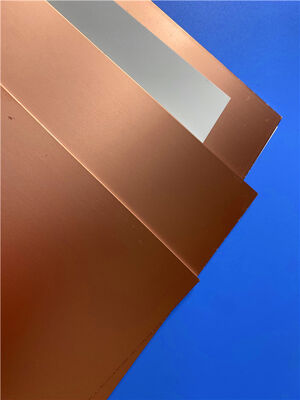

Matériau de circuit imprimé TLY-3 stratifiés haute fréquence feuille plaquée de cuivre
  • Nom

Matériau de circuit imprimé TLY-3 stratifiés haute fréquence feuille plaquée de cuivre

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99
Emballage Standard: Sacs sous vide + Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-332.V1.0
Numéro de pièce:
TLY-3
Épaisseur du stratifié:
0,0035 pouce ; 0,0050 pouces ; 0,0075 pouces ; 0,0100 pouces
Taille du stratifié:
12 x 18 pouces (305 x 457 mm) ; 16 x 36 pouces (406 x 914 mm) ; 16 x 18 pouces (406 x 457 mm) ; 24 x
Poids du cuivre:
1/2 once. Cuivre ED ; 1 oz. Cuivre CL1 ; 1 oz. C1 cuivre
Mettre en évidence:

Matériau de circuit imprimé TLY-3 stratifié

,

feuille plaquée de cuivre haute fréquence

,

stratifié plaqué de cuivre TLY-3

Description du produit

Les stratifiés TLY-3 sont fabriqués à partir de fibre de verre tissée ultra-légère, offrant une stabilité dimensionnelle considérablement plus grande par rapport aux composites PTFE renforcés de fibres hachées. La matrice de fibre de verre tissée offre un stratifié mécaniquement robuste, idéal pour la production en grand volume. Doté d'un facteur de dissipation extrêmement faible, le TLY-3 fonctionne de manière fiable dans les systèmes radar automobiles à 77 GHz et d'autres conceptions d'antennes à ondes millimétriques.



Des tests OEM comparatifs à 77 GHz entre le TLY-3 à faible renforcement et son concurrent le plus proche renforcé de fibres hachées ont démontré une perte d'insertion et des performances diélectriques « drop-in » comparables, avec l'avantage clé d'un rendement de fabrication considérablement amélioré. La constante diélectrique (Dk) varie de 2,17 à 2,40. Pour la plupart des épaisseurs, la Dk peut être spécifiée à n'importe quelle valeur dans cette plage avec une tolérance serrée de ±0,02. À 10 GHz, le facteur de dissipation typique (Df) dans la région de faible Dk est d'environ 0,0009.



Les applications typiques comprennent les communications par satellite, les radars automobiles, les filtres, les coupleurs, l'avionique et les antennes à réseau phasé.



Matériau de circuit imprimé TLY-3 stratifiés haute fréquence feuille plaquée de cuivre 0



Propriétés Conditions Valeur typique Unité Méthode de test

Propriétés électriques



 Constante diélectrique @ 10 GHz 2,33 ± 0,02 - IPC-650 2.5.5.5
Facteur de dissipation @ 10 GHz 0,0012 - IPC-650 2.5.5.5
Résistivité volumique (après température élevée.) 10¹⁰ Mohms/cm IPC-650 2.5.17.1
Résistivité volumique (après humidité) 10¹⁰ Mohms/cm IPC-650 2.5.17.1
Résistivité surfacique (après température élevée.) 10⁸ Mohms IPC-650 2.5.17.1
Résistivité surfacique (après humidité) 10⁸ Mohms IPC-650 2.5.17.1
Propriétés thermiques Conductivité thermique 0,22 W/M*K ASTM F 433
CTE (25-260°C) - X 26 ppm/°C ASTM D 3386 (TMA)
CTE (25-260°C) - Y 15 ppm/°C ASTM D 3386 (TMA)
CTE (25-260°C) - Z 217 ppm/°C ASTM D 3386 (TMA)
Propriétés mécaniques Force d'arrachage - cuivre ED 1/2 oz. 1,96 (11) N/mm (lbs/in) IPC-650 2.4.8
Force d'arrachage - cuivre CL1 1 oz. 2,86 (16) N/mm (lbs/in) IPC-650 2.4.8
Force d'arrachage - cuivre C1 1 oz. 3,04 (17) N/mm (lbs/in) IPC-650 2.4.8
Force d'arrachage (à température élevée.) 2,32 (13) N/mm (lbs/in) IPC-650 2.4.8
Résistance à la flexion - MD 96,91 (14 057) N/mm² (psi) IPC-650 2.4.4
Résistance à la flexion - CD 89,32 (12 955) N/mm² (psi) IPC-650 2.4.4
Module de Young - MD 9,65 X 10³ (1,4 X 10⁶) N/mm² (psi) ASTM D 3039 / IPC-650 2.4.19
Coefficient de Poisson - MD 0,21 - ASTM D 3039 / IPC-650 2.4.19
Propriétés mécaniques Densité Gravité spécifique 2,19 g/cm³ ASTM D 792
Propriétés mécaniques Stabilité dimensionnelle - MD, 10 mils -0,038 mm/M (mils/in) IPC-650 2.4.39
Propriétés mécaniques Stabilité dimensionnelle - CD, 10 mils (moy. après cuisson et contrainte thermique) -0,038 mm/M (mils/in) -
Propriétés chimiques / physiques Absorption d'humidité 0,02 % IPC-650 2.6.2.1
Dégazage NASA - TML 0,01 % -
Dégazage NASA - CVCM 0,01 % -
Dégazage NASA - WVR 0,01 % -
Indice de inflammabilité UL-94 V-0 - UL-94



Avantages clés

  • Excellente stabilité dimensionnelle
  • Facteur de dissipation (Df) ultra-faible
  • Haute force d'arrachage
  • Faible absorption d'humidité
  • Constante diélectrique (Dk) constante et uniforme
  • Ablation au laser



Applications cibles

  • Radar automobile
  • Communications satellites et cellulaires
  • Amplificateurs de puissance
  • LNB, LNA et LNC
  • Systèmes aérospatiaux
  • Applications Ka-band, E-band et W-band
Balises:

0.1 mm Laminat revêtu de cuivre,

BME217 Laminat plaqué au cuivre,

Laminé revêtu de cuivre de 12 mm
